六接口集成式压力板阀组结构设计

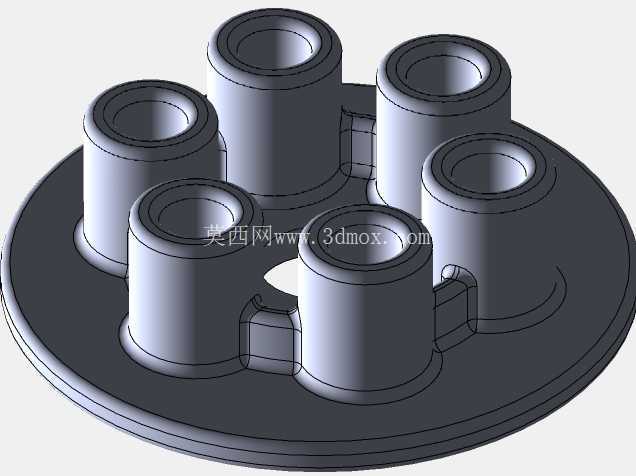

　　在流体压力调控的工业场景里，这类多接口集成式压力板结构常作为减压阀组的核心承载基体，适配气动、低压液压回路的集中布管需求，常见于小型生产线的气源分配工位、实验台流体控制单元，替代传统分散式管接件拼装的布局，能大幅减少管路接头数量，降低系统泄漏点概率。从实际使用维度看，该结构的六个凸起接口均为标准流体通路，每个接口内部做了等径通腔设计，可独立对接外部管路，接口根部与圆形底板做了圆弧过渡强化，避免长期承压后出现应力开裂；底板中心预留的通孔既是安装定位基准，也可作为主通路的汇流入口，实现单路输入、六路分配输出的流体走向，相邻接口之间的加强筋结构并非冗余设计，一方面是平衡注塑或机加工过程中的材料收缩变形，另一方面能提升整体结构的抗扭刚度，在管路侧向受力时不会出现接口偏移问题。

　　做结构设计时，首先要确定的是安装边界：圆形底板的外径要匹配安装工位的预留空间，底板厚度需满足额定压力下的抗弯要求，避免通入压力流体后底板出现鼓胀变形；六个接口沿圆周方向等角度排布，相邻接口的中心距要预留出标准管接头的安装操作空间，保证扳手可以顺利完成接头拧紧作业，不会出现相邻接口干涉的情况。接口的内径尺寸根据额定流量做匹配，通腔内壁的粗糙度要控制在合理范围，减少流体流经时的压力损失；接口外壁的台阶结构是为了适配不同规格的快插接头或卡套接头，台阶处的轴向尺寸要严格对应接头的插入深度，保证密封面完全贴合。

　　底板上未设置额外安装孔的设计，是考虑到这类小型阀组可通过中心孔配合定位销完成固定，也可根据实际安装需求在底板边缘预留钻孔余量，适配不同的安装面板。从流体路径设计来看，六个接口的内部流道均与中心汇流腔连通，流道转弯处做了圆弧过渡，避免直角流道造成的流体紊流，降低工作过程中的流致振动和噪音；每个接口与中心腔的连接位置做了等截面设计，不会出现局部通径缩小导致的节流问题，保证六路输出的压力一致性。在材料选型适配层面，该结构可采用硬质铝合金加工或工程塑料注塑成型，铝合金材质适配更高压力的液压回路，塑料材质则适用于低压气动场景，两种材质下的壁厚设计都做了等壁厚处理，避免成型过程中出现缩痕、气孔等缺陷。

　　实际装配时，接口端面的平面度要满足密封要求，若采用端面密封形式，端面粗糙度需达到Ra1.6以下，保证密封圈压缩后能实现完全密封；中心孔的尺寸公差要控制在合理范围，与定位销的配合间隙不宜过大，避免长期受流体冲击后出现位置偏移。这类集成式结构相比传统的管路拼装方案，除了减少泄漏点，还能大幅压缩阀组的整体安装空间，六个接口集中在圆形底板上，整体外轮廓尺寸远小于分散布置的六个独立阀件，在空间紧凑的小型设备内部有很强的适配性。设计过程中还要考虑流体的兼容性，若用于腐蚀性流体工况，可在流道内壁做防腐涂层处理，结构本身的圆角过渡设计也能减少介质残留，避免长期使用后出现流道堵塞。另外，接口之间的加强筋高度不超过接口高度的三分之一，既保证加强效果，也不会干涉接头的安装操作；底板边缘做了小倒角处理，避免安装时划伤操作人员，也能去除加工后的毛刺。在承压测试维度，该结构的额定工作压力下，各个部位的应力均低于材料许用应力的三分之二，安全系数满足工业阀件的设计规范，即使出现短时压力冲击，加强筋和圆弧过渡结构也能分散应力，不会出现结构破裂。
