消防管路侧通连接带法兰水缸结构

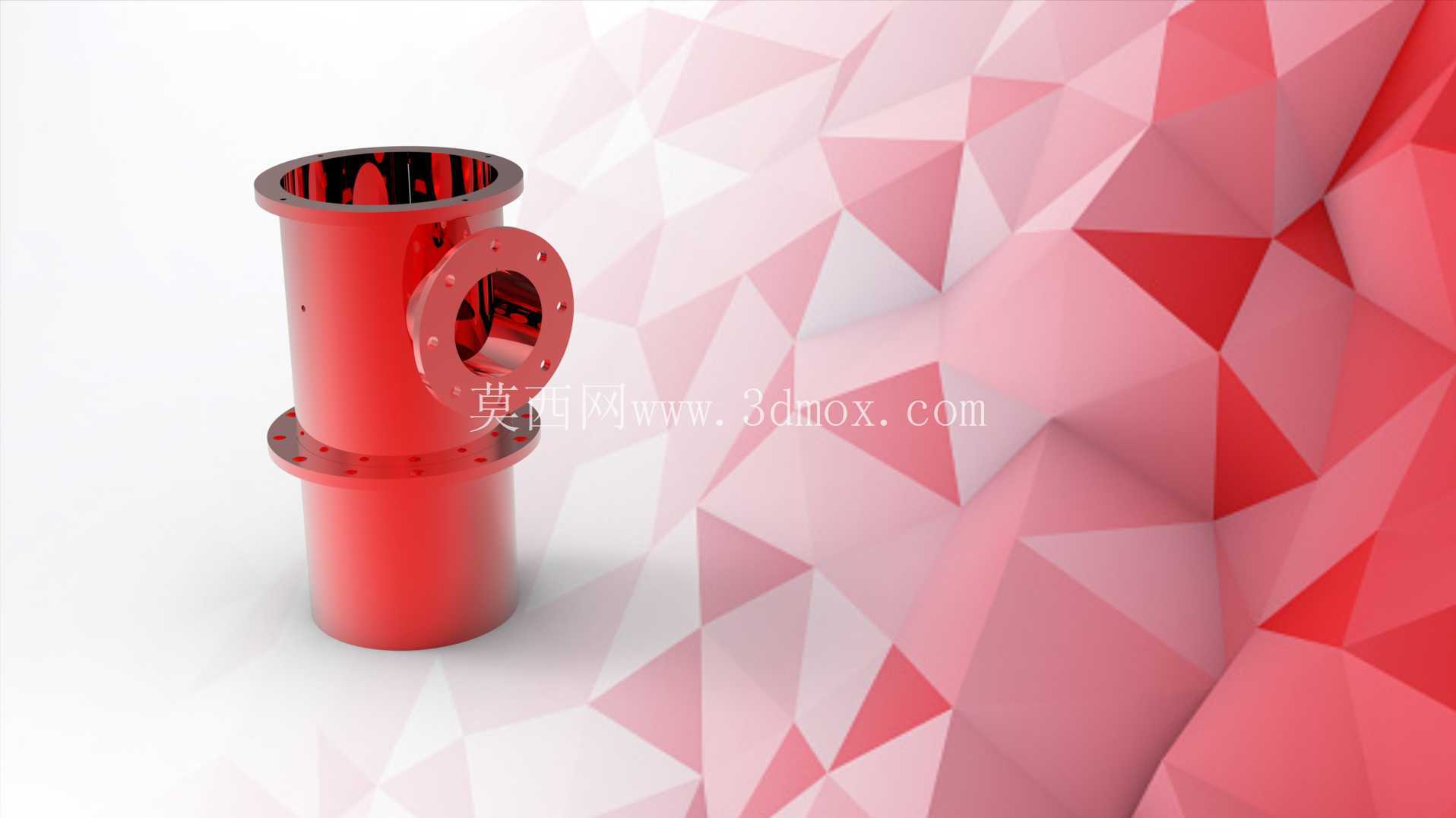

　　在室内外消防供水系统、厂区消防环状管网、楼宇消防立管布设场景中，这类带侧通法兰的水缸构件是管路转向、支路分流、介质缓冲的核心承压部件，区别于普通等径直通管路，它的结构设计完全匹配消防系统瞬时大流量供水、长期带压待命的工况要求。从实际安装场景来看，该构件主筒体为上下贯通的等径圆柱结构，上下两端均加工带均匀螺栓孔的连接法兰，法兰端面预留密封垫片安装槽，可直接对接同公称通径的消防供水立管，不需要额外加工变径接头，现场安装时只需匹配对应压力等级的橡胶石棉垫片，穿入镀锌螺栓按对角顺序紧固即可完成竖向管路的连通，安装边界上法兰外缘的螺栓孔中心圆直径严格匹配通用消防管路法兰标准，不会出现现场扩孔、错孔的问题。

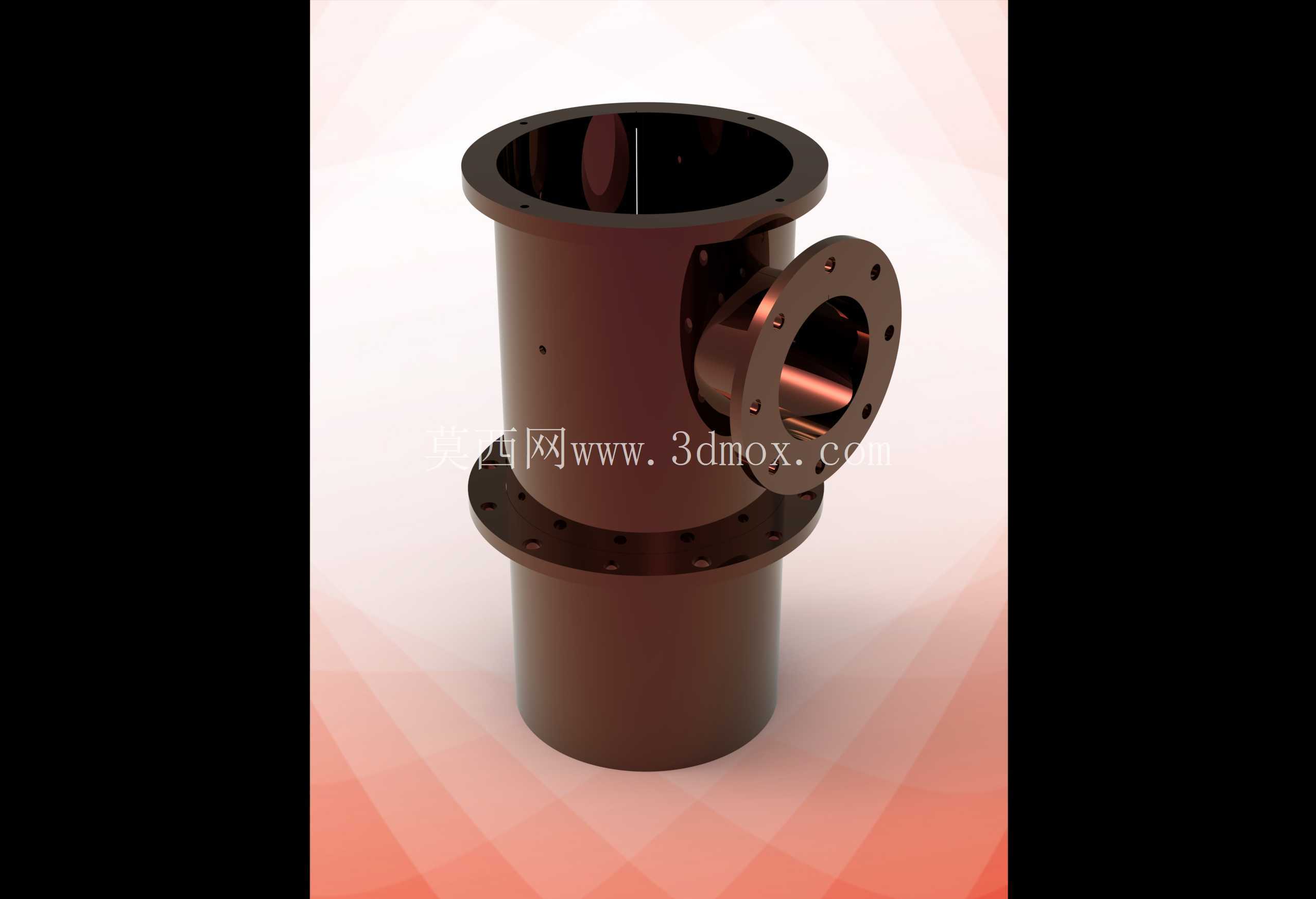

　　侧部伸出的法兰接口与主筒体呈90度垂直布局，接口通径小于主筒体通径，主要用于对接消防支管，比如接出消火栓支路、自动喷淋系统支路、或者消防水炮的供水管路，侧接口的法兰同样采用标准螺栓孔布局，可直接与对应通径的闸阀、减压阀等控制阀门对接，不需要额外配置转换法兰。从结构设计逻辑来看，主筒体采用等径直筒结构而非变径结构，核心是为了降低水流通过时的局部阻力，消防供水时水流从下端法兰进入筒体，一部分沿竖向直接向上供给上层管路，另一部分通过侧接口分流到支路，直筒结构可以避免水流在筒体内形成涡流、滞流区，减少大流量供水时的压力损失，同时也能避免长期滞流导致的筒体内壁锈蚀、杂质沉积问题。筒体壁厚的取值完全匹配消防系统1.6MPa的常规工作压力要求，经过强度校核，可承受2.4MPa的水压试验压力而不出现渗漏、变形，法兰与筒体的连接位置采用全焊透角焊缝结构，焊接后整体做应力消除处理，避免长期带压状态下焊缝位置出现应力开裂。侧接口与主筒体的相贯线位置做了圆弧过渡处理，一方面是降低水流转向时的阻力，另一方面是避免相贯线位置的应力集中，尤其是在系统水锤发生时，过渡圆弧可以分散瞬时冲击力，避免接口位置被击穿。

　　从实际使用功能来看，这个构件除了管路分流转向的作用外，还兼具小型稳流水腔的作用，当消防泵启动瞬时供水压力波动时，筒体内的存水可以缓冲压力脉动，避免支路供水出现压力骤升骤降的问题，保证消火栓出水时的压力稳定，减少水锤对后端阀门、喷淋头的冲击损伤。建模过程中，法兰面的螺栓孔采用圆周阵列特征生成，严格遵循国标法兰的孔位分布角度，保证任意同规格法兰都可以互换安装，筒体内壁做了光滑处理，没有突出的焊缝余高或者结构凸台，避免挂留水中的杂质，减少管路堵塞的风险。侧接口的法兰端面与主筒体轴线的垂直度公差控制在0.2mm以内，保证对接阀门安装后不会出现偏斜，密封面受力均匀，避免长期带压状态下出现渗漏。

　　安装时需要注意，竖向安装时要保证主筒体的垂直度偏差不超过千分之一，避免法兰连接时出现密封面间隙不均的问题，侧接口的朝向要根据现场支管的布设方向调整，可在安装前通过转动筒体调整侧口方向，紧固螺栓时必须按对角顺序分三次拧紧，避免法兰面受力不均导致垫片压偏渗漏。在北方严寒地区安装时，筒体外部需要配套做保温层处理，避免冬季存水结冰胀裂筒体，保温层厚度根据当地极端最低温度计算选取，一般不小于50mm的橡塑保温材料，外做铝皮保护层。日常运维中，可通过侧接口前端的阀门控制支路通断，不需要关停整个竖向立管的供水，大幅降低检修时的影响范围，筒体本身没有活动部件，只要定期检查法兰连接位置有没有渗漏、焊缝有没有锈蚀即可，使用寿命可达到与整个消防管路系统等长。
