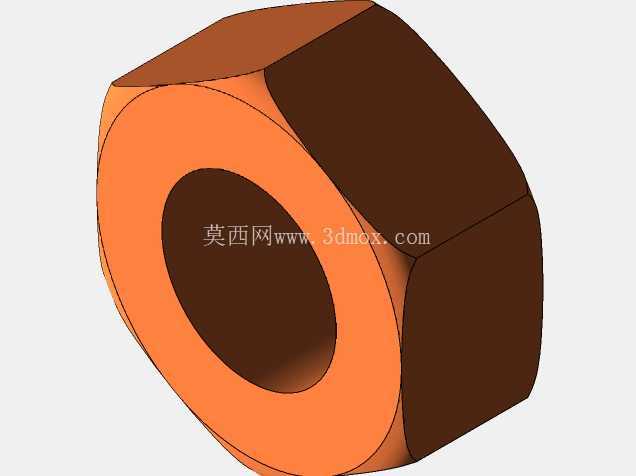

在工业流体管路的调压回路里,这类六角外形的内孔承压零件,是减压阀组里承担锁紧定位、配合阀芯形成密封调压腔的核心配套构件,日常在车间做液压站装配、气动管路检修、工艺流体管线改造时,经常会碰到这类需要配合阀芯、阀杆做周向限位的结构件。很多刚入行的结构设计人员做这类零件建模时,容易忽略六角对边尺寸与安装工位的扳手空间匹配,实际装配场景里,这类零件的六角对边尺寸需要严格适配常用呆扳手、套筒的规格序列,相邻两个六角面的夹角公差要控制在合理范围,不然现场装配时容易出现扳手打滑、棱边崩损的问题,尤其是在高压管路的维护场景里,狭窄的安装空间留给扳手的操作余量非常有限,六角棱边的倒角尺寸也需要做对应优化,既不能因为倒角过大减少有效承压面,也不能因为倒角过小导致装配时无法顺利导入配合位。
从功能特性来看,这个零件的中心内孔是与阀芯轴段做间隙配合的部位,内孔的圆柱度公差直接影响阀芯往复运动的顺畅度,如果内孔加工时出现锥度、圆度超差,很容易导致阀芯卡滞,直接影响减压阀的出口压力稳定性,严重时甚至会出现调压失效、管路压力超标的安全隐患。设计这类零件时,首先要确定的是内孔与配合轴段的配合公差,根据管路的工作压力等级选择合适的间隙范围,低压气动回路可以选稍大的间隙降低加工成本,中高压液压回路则需要严格控制配合间隙,同时在内孔的两端设计合理的导入倒角,方便装配时阀芯顺利穿入,也能避免装配过程中锐边划伤阀芯表面的密封涂层。
外形尺寸的设计上,六角结构的厚度需要根据零件承受的轴向压紧力来核算,当减压阀做压力调整时,这个零件会承受弹簧传递的轴向载荷,如果厚度不足,长期受压后容易出现塑性变形,导致锁紧位置偏移,压力设定值出现漂移。六角的外接圆尺寸不能超出阀座的安装沉孔边界,不然装配时会出现零件无法放入沉孔、与相邻阀件产生干涉的问题,很多新手建模时只关注零件本身的尺寸,不核对整个阀组的安装边界,等到做装配干涉检查时才发现零件外轮廓和周边的紧固件、流道开孔产生位置冲突,不得不返工调整尺寸。
实际加工层面,这类零件一般采用六角棒料直接车削内孔成型,建模时需要预留合理的加工余量,尤其是内孔的表面粗糙度要求,需要和后续的铰削、滚压工序匹配,六角的端面需要和内孔轴线保持足够的垂直度,不然零件压紧后会出现偏斜,导致内孔和阀芯轴段不同心,额外增加阀芯的运动阻力。在做三维建模时,需要把六角棱边的去毛刺倒角、内孔端口的密封槽预留(如果是带密封结构的版本)都做进模型里,不要等到出工程图时才补充这些工艺特征,很多现场装配出现的密封失效问题,都是因为建模阶段遗漏了密封件的安装槽位,或者槽位的尺寸公差没有和密封件的规格匹配,导致装配后密封件被剪切破损,出现管路泄漏。
不同应用场景下,这类零件的材质选择也有区别,普通气动回路用普通碳钢做发黑处理即可满足防锈和强度要求,水处理、化工流体管路则需要选用不锈钢或者铜合金材质,避免长期接触流体出现锈蚀,污染管路介质或者锈死在阀座里无法拆卸。建模时可以根据材质的不同,在模型里设置对应的密度参数,方便后续做整个阀组的重量核算,尤其是在移动设备、机载液压系统里,每个阀件的重量都有严格的控制要求,这类配套零件的重量优化也需要纳入设计考量,在保证结构强度的前提下,可以在非承压面做适当的减重结构,但不能破坏六角的受力面,也不能影响内孔的结构强度。
做这类零件的结构校验时,不能只做静态的受力分析,还要考虑长期交变载荷下的疲劳强度,减压阀在工作过程中会随着出口压力的波动出现频繁的压力调整,零件承受的轴向载荷是动态变化的,如果应力集中部位的圆角设计不合理,长期运行后容易出现疲劳裂纹,最终导致零件碎裂,引发阀组故障。所以在建模时,所有的截面转折处都要设计合理的过渡圆角,不要出现尖锐的直角转折,从结构根源上降低应力集中的风险,同时在装配关系里,要明确这个零件和相邻阀座、弹簧、阀芯的配合间隙,保证整个调压机构运动顺畅,没有卡滞点。
