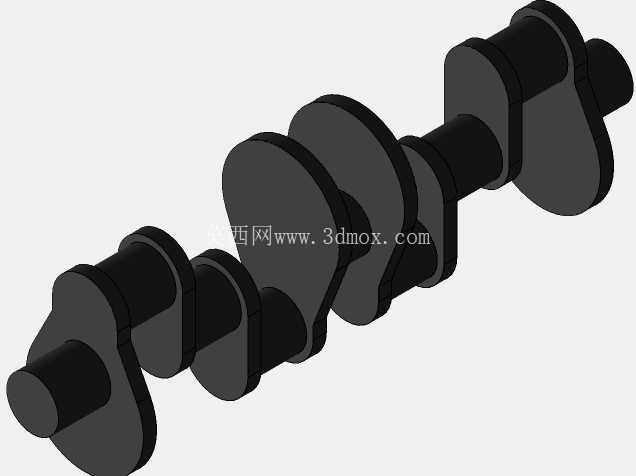

内燃机用多拐曲轴实体结构设计

　　设计过程中，首先根据对应内燃机的缸数、点火顺序、活塞行程确定曲拐的布置相位，该结构为四缸机型适配曲轴，四个曲拐按照180度相位差对称排布，可保证各缸往复惯性力与旋转惯性力的自行平衡，大幅降低整机运转过程中的振动幅值，减少对机体支撑结构的冲击载荷。主轴颈与连杆轴颈均采用等直径设计，可降低加工过程中的刀具换型成本，同时便于轴瓦的标准化选型，轴颈与曲柄臂的连接位置采用大圆角过渡结构，避免应力集中导致的疲劳裂纹萌生，圆角位置的粗糙度要求控制在Ra0.8以内，减少交变载荷下的应力集中系数。本次呈现的曲轴结构，是往复式内燃机动力输出端的核心传动部件，在整机动力传递链路中承担着将活塞往复直线运动转化为旋转扭矩的关键作用，广泛适配于直列多缸四冲程内燃机，覆盖乘用车动力单元、小型工程机械动力源、固定式发电机组动力端等多个应用场景。从实际工况适配角度出发，该曲轴采用全支承式结构布局，相邻两个曲拐之间均设置主轴颈支撑位，可有效降低曲拐工作过程中的弯曲变形量，适配高转速、高爆发压力的内燃机工作需求，避免长期交变载荷下出现轴颈挠曲变形、疲劳断裂等失效问题。

　　曲柄臂采用椭圆形截面设计，在保证足够抗弯、抗扭截面模量的前提下，尽可能降低曲柄臂的旋转质量，减少曲轴旋转过程中的惯性力载荷，平衡块与曲柄臂采用一体化锻造结构设计，平衡块的重心位置经过精确计算，可完全抵消连杆轴颈、连杆大头端旋转运动产生的离心力，以及活塞组件往复运动产生的一阶、二阶往复惯性力，保证曲轴在额定转速区间内运转平稳。从安装边界来看，该曲轴前端预留有正时齿轮、皮带轮的安装轴段，轴段上设置有半圆键槽与锁紧螺纹位，可保证前端附件的传动扭矩可靠传递，避免高速运转下出现附件打滑、移位问题；后端设置有飞轮连接法兰，法兰端面上的定位销孔与螺栓孔按照圆周均布设计，可保证飞轮与曲轴的同轴度控制在0.02mm以内，避免飞轮旋转过程中出现端面跳动影响动力输出稳定性。

　　曲轴内部沿主轴颈、曲柄臂、连杆轴颈的走向设置有贯通式润滑油道，可将机体主油道输送来的压力润滑油直接引导至连杆轴颈与轴瓦的配合间隙内，形成稳定的压力润滑油膜，避免轴颈与轴瓦在高载荷下出现干摩擦烧瓦问题，油道的转角位置均采用圆弧过渡，减少润滑油流动过程中的阻力损失，同时避免油道杂质在转角位置沉积堵塞。在实际装配过程中，该曲轴的主轴颈与机体主轴承座的配合间隙控制在0.03-0.08mm区间，连杆轴颈与连杆大头轴瓦的配合间隙控制在0.02-0.06mm区间，轴向定位采用前端止推片结构，轴向间隙控制在0.1-0.3mm范围内，既可以避免曲轴受热膨胀后出现卡滞问题，也可以防止曲轴轴向窜动过大导致的活塞偏磨、正时错位等故障。

　　从结构强度验证角度，该曲轴的材质选用调质45钢，整体经过模锻成型后进行调质处理，轴颈表面再进行高频淬火处理，淬火层深度控制在2-4mm，表面硬度达到HRC55-62，既保证了曲轴心部足够的韧性来承受冲击载荷，又保证了轴颈表面的耐磨性，延长整机的大修间隔周期。曲拐的回转半径严格对应内燃机的活塞行程尺寸，加工过程中连杆轴颈与主轴颈的平行度控制在0.01mm/100mm以内，各曲拐的相位角公差控制在±0.5度以内，避免因加工误差导致各缸活塞到达上止点的位置出现偏差，影响内燃机的压缩比一致性与做功均匀性。
