工业管路用减压阀内部轮式承压结构

　　在工业流体输送管网的压力调控环节，这类轮式承压结构是减压阀实现出口压力稳定输出的核心内件之一，日常多装配于直通式减压阀的阀腔中部，直接参与流体节流、压力反馈与开度调节的全流程动作。从实际工况适配来看，这类结构常应用于市政供水支线、工厂压缩空气配送管路、中小型液压系统的压力调节段，当上游流体压力出现波动时，该结构配合弹簧、膜片组件共同动作，通过改变自身与阀座的通流间隙，将下游出口压力稳定在预设区间，避免后端承压能力较弱的仪表、执行元件因压力骤升出现密封失效、结构破损的问题。

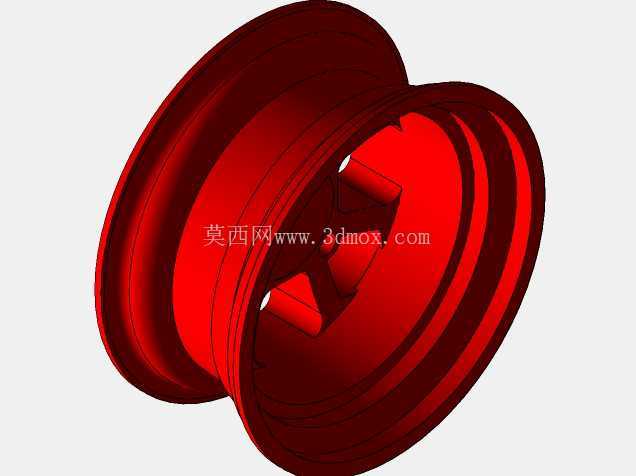

　　从结构设计逻辑来看，该轮式部件采用对称回转体构型，整体为等壁厚的轮缘加内部支撑筋布局，轮缘外侧的圆弧过渡面完全匹配阀腔内壁的导向尺寸，工作过程中可沿阀腔轴向做平稳往复滑动，不会出现偏磨卡滞的问题。内部的十字形支撑筋在尽可能降低结构整体重量的前提下，保证了轮缘部位的承压刚度，即使在上下游压差达到1.6MPa的常规工况下，轮缘也不会出现径向形变导致的密封面贴合不严。轮缘上开设的环形密封槽可嵌入适配材质的密封圈，根据输送介质的不同，密封圈可选用丁腈橡胶、氟橡胶或者聚四氟乙烯材质，分别适配水基介质、高温油气、腐蚀性化工流体的输送需求，密封槽的倒角尺寸经过反复校核，既可以保证密封圈安装时不会被切边损伤，也能在往复运动过程中避免密封圈被挤出槽位。

　　从安装边界尺寸来看，该轮式结构的最大外径与阀腔的导向内径采用H7/f7的间隙配合，既保证运动过程中的顺畅度，又不会因为间隙过大导致流体旁通泄漏，轴向总长度严格匹配阀腔内部的活动行程，全开状态下不会与上游的流体整流栅发生碰撞，全关状态下密封面与阀座的贴合宽度达到2.5mm，可满足零泄漏的密封要求。结构中心的定位槽与阀杆端部采用间隙配合，配合面的粗糙度控制在Ra1.6以内，装配时只需将阀杆插入定位槽，再用端部的锁紧卡簧固定即可，不需要额外的焊接或者粘接工序，后期维护更换时可直接拆解取出，大幅降低现场运维的工作量。

　　在实际建模过程中，这类结构需要重点关注几个工程细节：首先是轮缘部位的壁厚均匀性，整个圆周方向的壁厚差不能超过0.2mm，否则往复运动时会因为受力不均出现偏载，加速导向面的磨损；其次是支撑筋与轮缘的衔接位置全部采用R3的圆角过渡，避免应力集中导致的疲劳断裂，尤其是在频繁调压的工况下，圆角过渡可将结构的疲劳寿命提升40%以上；另外密封槽的尺寸公差严格控制在±0.05mm以内，槽底的粗糙度不高于Ra3.2，保证密封圈安装后压缩量稳定在15%-25%的合理区间，压缩量过小会出现密封泄漏，压缩量过大则会导致运动阻力过大，调压动作滞后。

　　从流体通过性来看，该轮式结构的中心通流区域经过流线型修型，流体经过时不会产生明显的涡流区，可有效降低流体通过时的压力损失，相比传统的平板式节流结构，在相同通流能力下压力损失可降低18%左右，同时也能减少流体冲刷带来的结构气蚀损伤，延长部件的整体使用寿命。在不同的工况选型中，该结构的材质可根据介质特性调整，普通水系统采用锡青铜或者304不锈钢即可满足防腐和强度要求，高压液压系统则可选用40Cr调质处理，表面镀硬铬提升耐磨性能，腐蚀性化工场景可选用双相不锈钢或者衬氟结构，适配不同场景的使用需求。
