减压阀配套安装基座壳体结构设计

　　这款壳体结构是减压阀组集成安装时的配套承载基座，在工业流体控制管路的阀组集成场景中应用十分普遍，常见于车间压缩空气支路、小型液压站调压段、实验室气路调压单元这类需要将减压阀及配套小型阀件集中固定安装的场合。实际使用中，这类基座承担着阀件安装定位、管路走线收纳、外部防护三重作用，避免零散安装的减压阀受外力磕碰出现调压偏差，同时能把阀组的外接管路统一规整在壳体空腔内，减少管路外露带来的误碰、积尘问题。

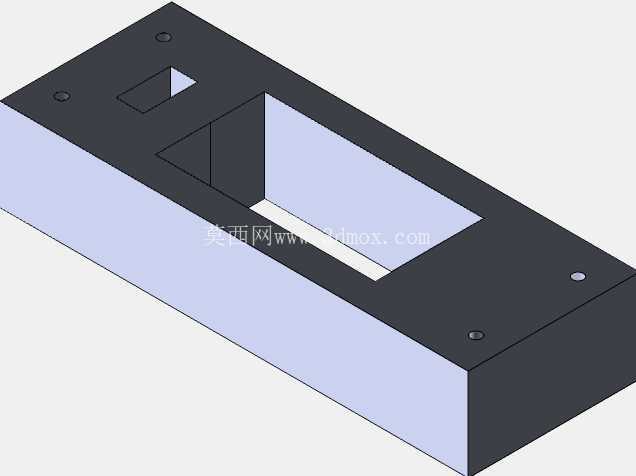

　　从结构设计逻辑来看，整体采用长方体槽型结构，主体侧壁做等厚薄壁设计，顶部安装面预留了多个沉头安装孔，孔位的位置度公差控制在0.1mm以内，既可以通过沉头螺丝将基座整体固定在设备机架或安装面板上，也能在顶面直接加装减压阀的固定支架，保证阀件安装后与基座的贴合度，避免长期受管路振动出现连接松动。顶面开设的两处异形开孔，一处为矩形避让口，用于穿过减压阀的调压旋钮或者外接压力表的连接接头，另一处三角形的加强筋结构是和壳体一体成型的，在不额外增加壁厚的前提下提升了顶面安装面的抗变形能力，毕竟减压阀在安装时需要施加一定的锁紧力矩，若顶面刚性不足，锁紧后容易出现板面凹陷，导致阀件安装平面度超差，出现密封面漏气漏油的问题。

　　壳体的内部空腔尺寸经过匹配计算，刚好可以容纳减压阀的下部阀体、配套的小型接头以及短段连接管路，空腔的内壁没有多余的凸台结构，方便安装时从侧面推入阀件组件，降低装配时的操作难度。侧壁的高度设置充分考虑了安装边界，当基座固定在安装面板上时，空腔底部和面板之间预留了足够的走线空间，外接的控制气管或者信号线路可以从空腔侧壁的预留缺口引出，不会被基座压损。在安装边界的考量上，基座的整体外轮廓尺寸适配常规的阀组安装面板开孔规格，四个角做了小倒角处理，避免安装时划伤操作人员，也能在嵌入面板安装时起到导向作用。

　　设计过程中特意规避了传统焊接基座的变形问题，整体采用一体折弯或者一体铣削的成型思路，所有的转角处都做了微小的圆角过渡，减少应力集中点，在长期受管路振动、环境温度变化带来的热胀冷缩影响时，不会出现转角处开裂的问题。顶部安装面的平面度要求控制在0.05mm以内，保证减压阀安装后密封面能够完全贴合，不会因为安装面不平导致密封失效。沉头孔的深度经过精确计算，螺丝锁紧后头部完全沉入安装面以下，不会突出顶面干涉阀件的安装平面，也避免了突出的螺丝头刮擦后续安装的其他配件。

　　在实际选型适配时，这款基座可以匹配通径在15mm以下的小型直动式减压阀，安装时不需要额外制作转接板，直接通过顶面的预留孔位就能完成阀件固定，相比传统的平板安装支架，槽型结构的基座能把阀件的下部结构完全容纳在内，整体的壁厚选择兼顾了刚性和重量，不会因为壁厚过薄导致安装后出现共振，也不会因为壁厚过大增加不必要的材料成本，在移动类的小型流体设备上使用时，也不会带来过多的重量负担。空腔内部的空间预留也考虑了后续维护的便利性，需要拆卸接头或者调整管路时，不需要将整个基座从安装位拆下，只需要卸下顶部的阀件就能从上方直接操作内部的管路组件，降低了后期维护的拆装工作量。
