ABRA A5型减压阀门配套安装支架结构

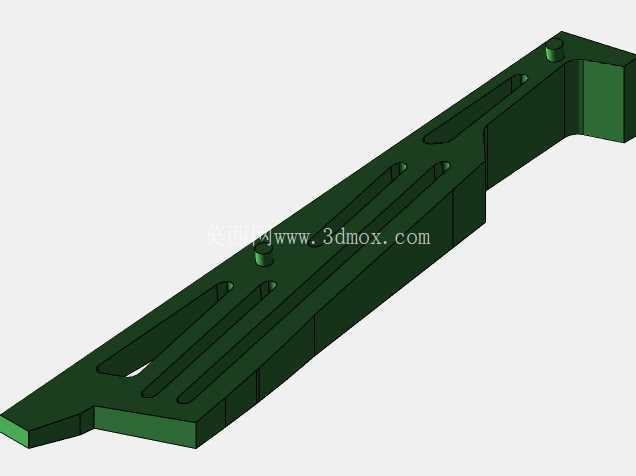

　　在工业流体管路系统的现场安装作业中，减压阀的配套安装支架往往是容易被忽略但直接影响设备长期运行稳定性的关键构件，这款适配ABRA A5系列减压阀的L型安装支架，就是针对管路狭小安装空间、设备长期受流体振动工况设计的专用支撑构件。从实际应用场景来看，这类支架主要应用在压缩空气管路、低压给排水管路、小型工业流体输送支路的减压阀安装工位，尤其是在设备旁侧管路排布紧凑、没有预留足够平面安装位的场景下，这种弯折式L型结构可以充分利用管路侧边的垂直安装面，不需要额外拓展水平安装空间，就能完成减压阀的可靠固定，避免阀体长期悬空受管路应力拉扯出现密封面错位、连接螺纹滑牙的问题。

　　从功能特性上看，这款支架采用单侧垂直折弯的结构形式，长侧平直段开设多组长条形调节安装孔，短侧折弯段为阀体连接提供垂直安装基准面，长段上的镂空槽结构一方面可以在保证结构刚性的前提下降低构件自身重量，减少安装面的承重负载，另一方面长条孔的设计可以适配不同安装孔距的安装基面，允许现场安装时根据阀体实际对接位置做前后方向的位置微调，不需要在现场安装时重新扩孔或者补打安装孔，大幅提升现场装配的容错率。支架上预留的多个圆柱凸台安装位，是专门对应ABRA A5减压阀本体上的固定孔位设计的，安装时凸台可以嵌入阀体对应的定位沉孔内，既可以起到安装定位的作用，避免阀体安装时出现位置偏移，也能增大支架与阀体的接触受力面积，分散阀体运行时的振动载荷，避免长期振动下连接螺栓出现松动。

　　从设计思路层面拆解，这款支架的结构完全围绕现场安装的实际痛点展开：首先是折弯处的圆角过渡设计，没有采用直角折弯的应力集中结构，在支架承受阀体重量、管路振动带来的交变载荷时，折弯位置不会因为应力集中出现金属疲劳断裂的问题，适合长期在有持续微振动的工业车间环境下使用。其次是支架的厚度选型经过载荷校核，81.9克的整体重量对应ABS复合材质的结构强度，完全可以承载对应型号减压阀的自重以及管路对接时产生的附加应力，不会出现支架受压变形导致阀体倾斜的问题。支架前端的收窄斜角设计，是为了避让管路旁边的其他管线或者安装构件，避免安装时支架和周边零部件出现干涉，哪怕是在多管路并排排布的密集安装工位，也能顺利完成支架的就位固定，不需要额外调整周边管线的排布位置。

　　从安装边界与尺寸适配的角度来说，这款支架的长侧平直段长度适配常规减压阀安装时的操作空间需求，安装后阀体距离垂直安装面的间距刚好预留出手动调节减压旋钮的操作空间，不需要额外加装延长杆就能完成压力调节操作，短侧折弯段的高度刚好匹配阀体底部的安装面高度，安装后阀体保持水平状态，不会因为支架高度偏差导致阀体内部的阀芯出现偏磨，影响减压阀的压力调节精度与使用寿命。支架上的所有安装孔位都做了沉台设计，连接螺栓安装后螺栓头不会突出支架表面，避免突出的螺栓头刮擦周边管线或者对安装操作人员造成剐蹭伤害，同时沉台结构也能保证螺栓锁紧后受力均匀，不会因为螺栓头贴合面倾斜导致锁紧力不足。在实际选型使用时，需要注意这款支架仅适配对应型号的减压阀安装，不可用于承载重量超出设计载荷的其他阀体，安装时需要保证垂直安装面的平面度误差在允许范围内，避免支架安装后出现强制变形，长期受力下出现结构损坏。
