Whatsapp标识立体造型结构设计

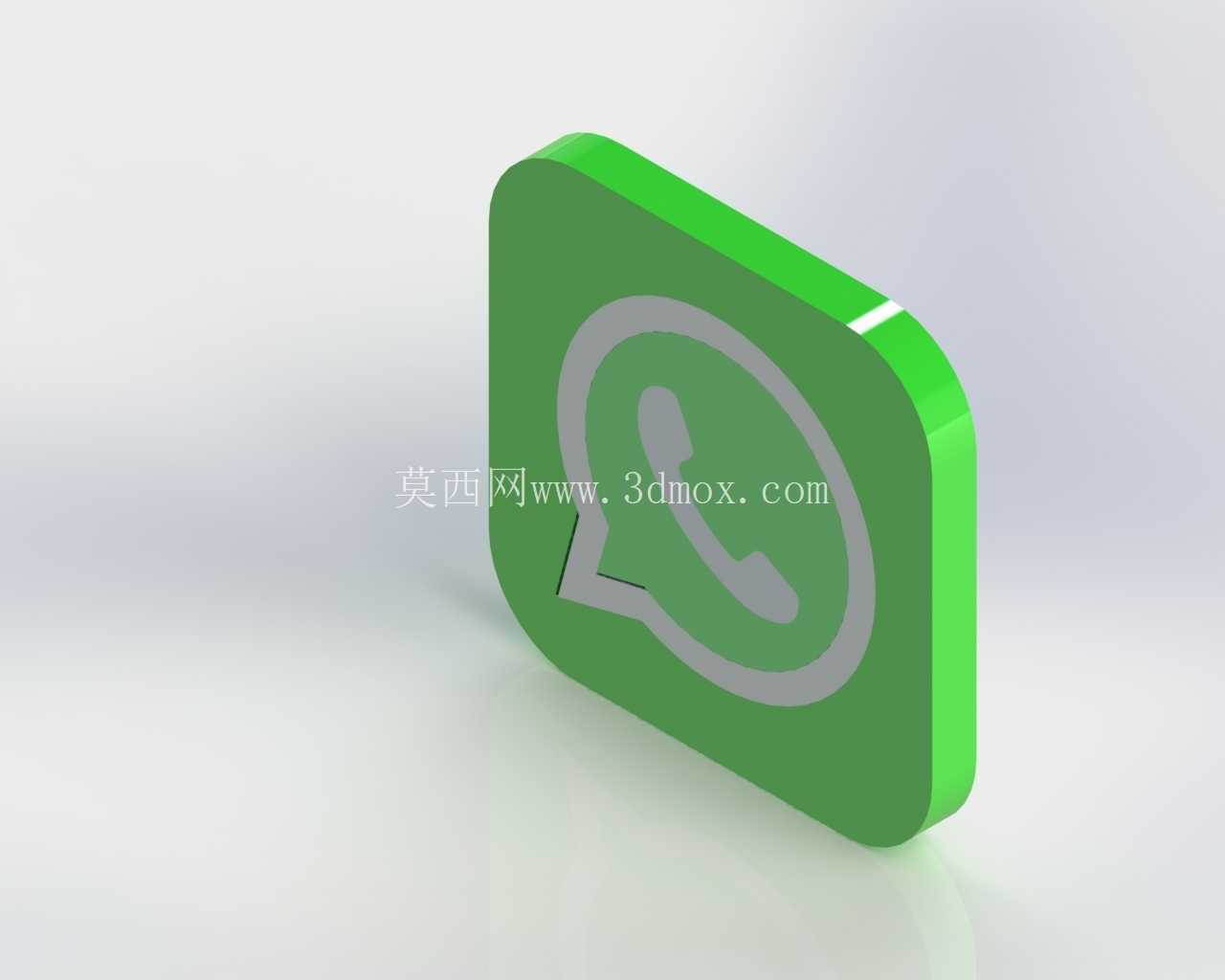

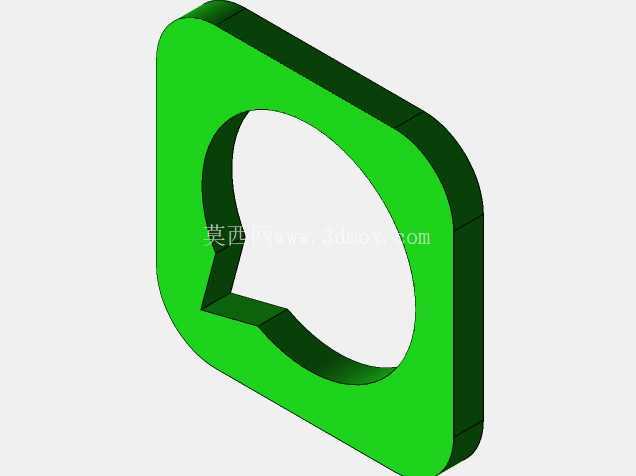

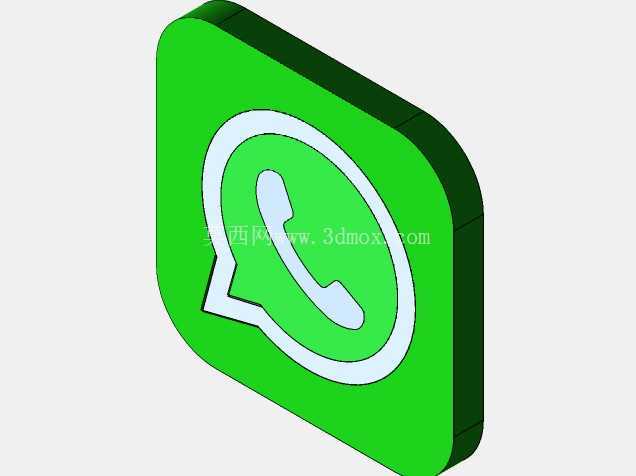

　　这款立体标识造型的设计，最初的需求场景来自线下通讯门店的桌面陈列、品牌活动的周边展示道具，以及数码爱好者的桌面装饰摆件制作，区别于平面印刷的标识，立体结构的造型能在不同光照角度下呈现更具层次感的视觉效果，适配线下展陈、3D打印定制周边、品牌视觉落地等多个实际使用场景。从功能特性来看，整个造型采用一体化的结构设计，没有额外的拼接卡扣，主体分为外侧圆角方形承托结构与内侧对话气泡造型两个核心部分，外侧方形结构做了大圆角过渡处理，所有棱边都做了R2.5的圆角倒边，避免尖锐边角在搬运、陈列过程中造成磕碰，也能在3D打印制作时减少支撑结构的使用，降低后期打磨处理的工作量。

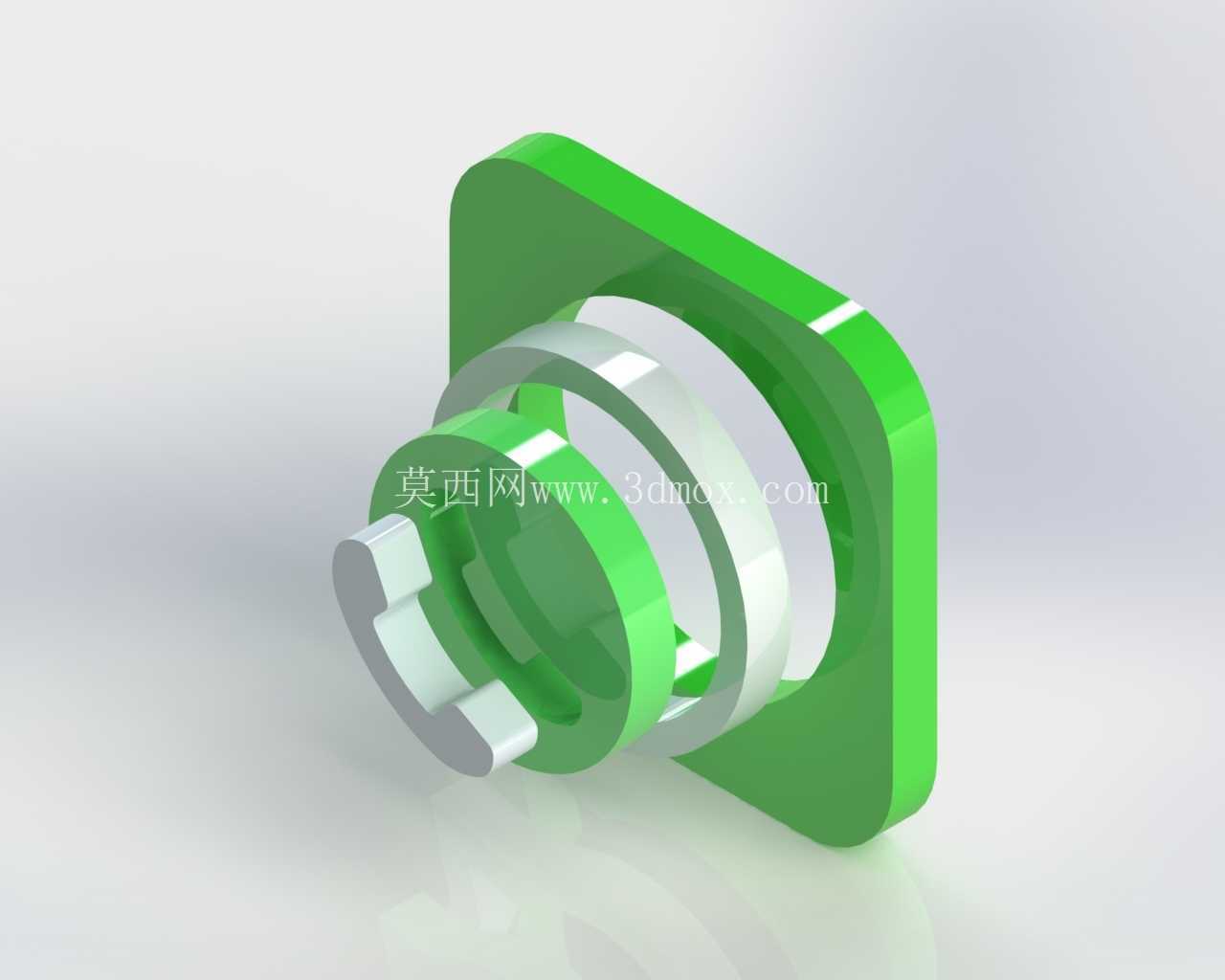

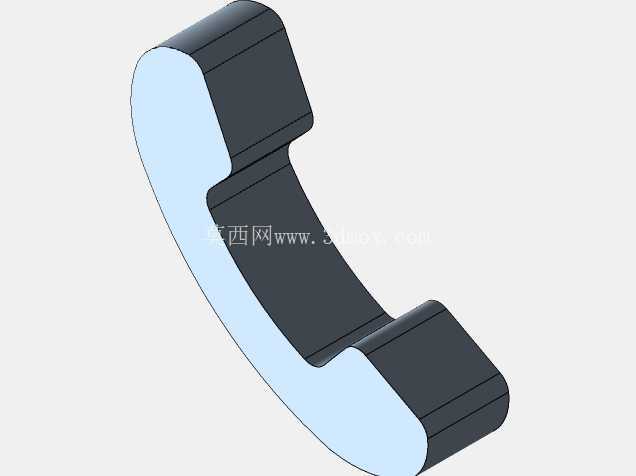

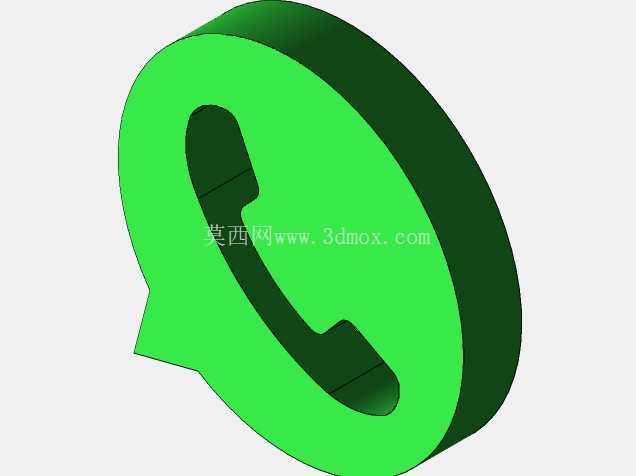

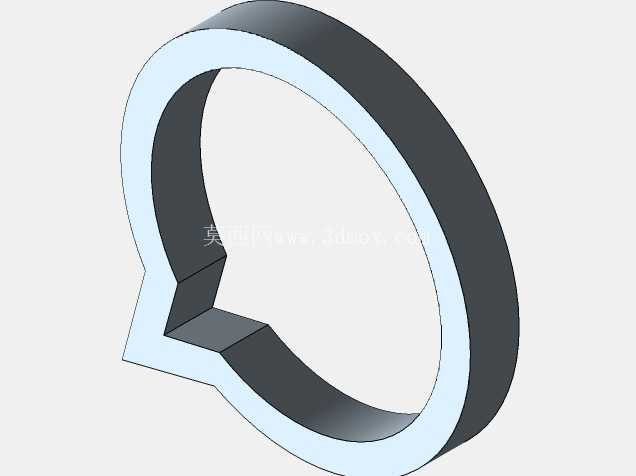

　　内侧的对话气泡造型做了分层嵌套的结构设计，三层环形结构从外到内依次收窄，形成递进的视觉层次感，最前端的凸起卡扣结构还原了标识的识别特征，同时这个凸起部分也可以作为整个摆件的受力支撑点，在平放陈列时能让整个造型保持稳定的前倾角度，刚好适配人眼站立观看桌面摆件的视线高度，不需要额外加装支撑底座。设计过程中首先确定了整体的尺寸边界，整体外轮廓控制在120mm×120mm×65mm的范围内，这个尺寸既不会因为过大占用过多桌面陈列空间，也不会因为尺寸过小丢失标识的细节特征，外侧方形结构的壁厚统一设置为4mm，保证3D打印或者注塑开模时的结构强度，不会因为壁厚过薄出现运输过程中断裂的问题，内侧环形结构的壁厚设置为3mm，和外侧结构之间预留了1.2mm的装配间隙，如果采用分色打印或者分件涂装的工艺，可以直接将内侧结构嵌入外侧方形框内，不需要额外粘接就能固定，降低后期组装的难度。

　　安装边界方面，整个造型的底部做了1.5mm的平面铣平处理，保证放置在玻璃、木质桌面等平整接触面时不会出现晃动，底部预留了3个直径3mm、深度2mm的定位孔，如果需要固定在展架或者墙面展示，可以通过M3的螺丝直接固定，不需要额外打孔破坏造型的整体外观，同时定位孔的位置做了隐藏式设计，从正面观看完全不会看到孔位，保证整体视觉的完整性。结构受力上，整个造型的重心落在外侧方形结构的几何中心偏下位置，即使受到轻微的外力碰撞也不会轻易倾倒，内侧嵌套的环形结构和外侧方形框的连接位置做了加厚的加强筋处理，连接位置的圆角过渡到R3，避免应力集中导致的连接处断裂问题，日常搬运、陈列过程中不需要担心结构损坏的问题。

　　细节处理上，所有外露的曲面都做了G2连续的顺滑处理，没有突兀的折角，表面可以直接做抛光、喷漆、电镀等后处理，适配不同的展示风格需求，不管是做亮面的品牌色涂装，还是做哑光的质感处理，都能很好地还原标识的视觉特征，前端的凸起卡扣部分做了和环形结构一致的曲面过渡，和整体造型的风格保持统一，不会出现细节脱节的问题。
