WhatsApp标识立体造型三维结构设计

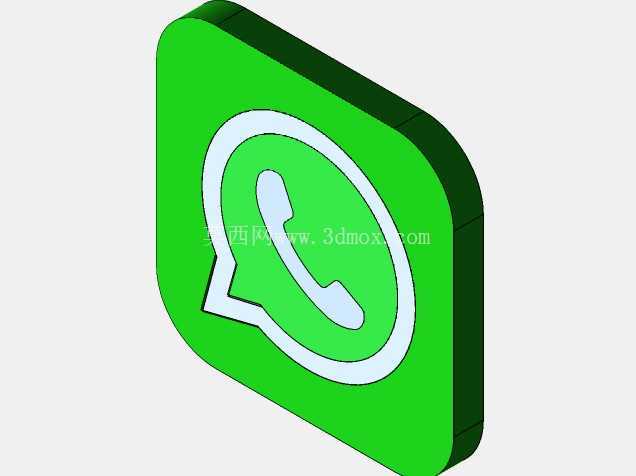

　　这款立体标识造型的设计，最初是为线下通讯产品体验区的桌面展示装置做的配套结构方案，日常也可适配品牌快闪活动的陈列摆件、数码门店的墙面装饰构件、文创周边的手办原型等场景，区别于平面印刷的标识，立体结构能在不同光照角度下呈现更有层次的视觉效果，适配线下场景的引流展示需求。从功能特性来看，整个造型采用等厚拉伸加边缘圆角过渡的结构逻辑，主体基底为带大圆角的方形块体，正面做下沉式的分层凹槽来容纳标识的白色轮廓层与绿色内底层，最内层的电话听筒造型同样采用凸起的立体结构，各层之间预留0.2mm的高度差，既可以在实物加工时通过不同颜色的材质区分层次，也能在3D打印制作时减少支撑结构的使用，降低后期打磨的工作量。

　　设计过程中没有采用复杂的曲面拼接，所有轮廓都基于平面矢量图的路径做拉伸处理，边缘统一做R3的圆角倒钝，避免尖锐边角在搬运、陈列过程中造成磕碰损伤，同时也能让光线在边缘形成柔和的过渡反光，提升视觉质感。外形尺寸方面，整体控制在120mm×120mm×25mm的边界范围内，这个尺寸既不会因为过大占用过多陈列空间，也不会因为过小导致细节辨识度不足，安装边界上，背部预留了两个直径4mm的沉头安装孔，孔距为80mm，既可以通过膨胀螺丝固定在墙面，也可以粘贴背胶固定在桌面展架上，底部还做了1mm深度的平底凹槽，可直接嵌入配套的亚克力底座做立式摆放，适配不同的陈列安装需求。

　　结构设计上特意将各层的拔模斜度统一设置为1度，不管是采用3D打印、CNC铣削还是注塑小批量生产，都能顺利脱模，不会出现结构卡滞的问题，各层之间的配合采用间隙配合，单边预留0.1mm的公差，方便后期组装时粘贴固定，不会出现过盈装不进或者间隙过大晃荡的问题。考虑到实际使用中可能存在的搬运碰撞，整个造型的壁厚统一设置为3mm，没有过于单薄的结构部位，即使是最内层的听筒造型，最细的位置也保留了2mm的厚度，避免运输过程中出现断裂损坏。

　　从建模逻辑来看，先绘制正面的平面轮廓草图，将不同颜色的区域拆分为独立的封闭轮廓，再分别对各轮廓做不同高度的拉伸，最后对所有外边缘做统一的圆角处理，整个建模过程没有冗余的特征，参数化的草图也方便后续根据不同的展示需求调整整体尺寸，比如需要做大型户外展示标识时，直接修改整体缩放比例即可，不需要重新绘制轮廓，能大幅提升后续改型的效率。实际应用中，这款造型还可以根据需求在背部预留LED灯条的安装槽，做成发光标识，适配夜间展示的需求，灯槽的深度设置为5mm，宽度10mm，刚好容纳常规的低压软灯条，灯槽边缘做斜角过渡，让光线可以更均匀地从标识边缘透出，不会出现局部暗区。
