减压阀配套异形连接支架结构设计

　　该零件作为减压阀组的配套连接支撑构件，主要应用在工业流体管路的减压阀安装工位，承担阀件本体与相邻管路、安装基座之间的连接定位作用，同时兼顾部分管路应力分散的功能，避免减压阀在长期流体脉动、设备振动工况下出现连接松脱、密封面错位的问题。从实际应用场景来看，这类支架多适配中小通径的直动式减压阀，常见于车间压缩空气管路、小型液压站油路、民用供水调压支路的安装场景，安装时需要匹配阀件的安装孔位、周边管路的排布空间，不能与相邻的截止阀、压力表、过滤器等辅件产生安装干涉。

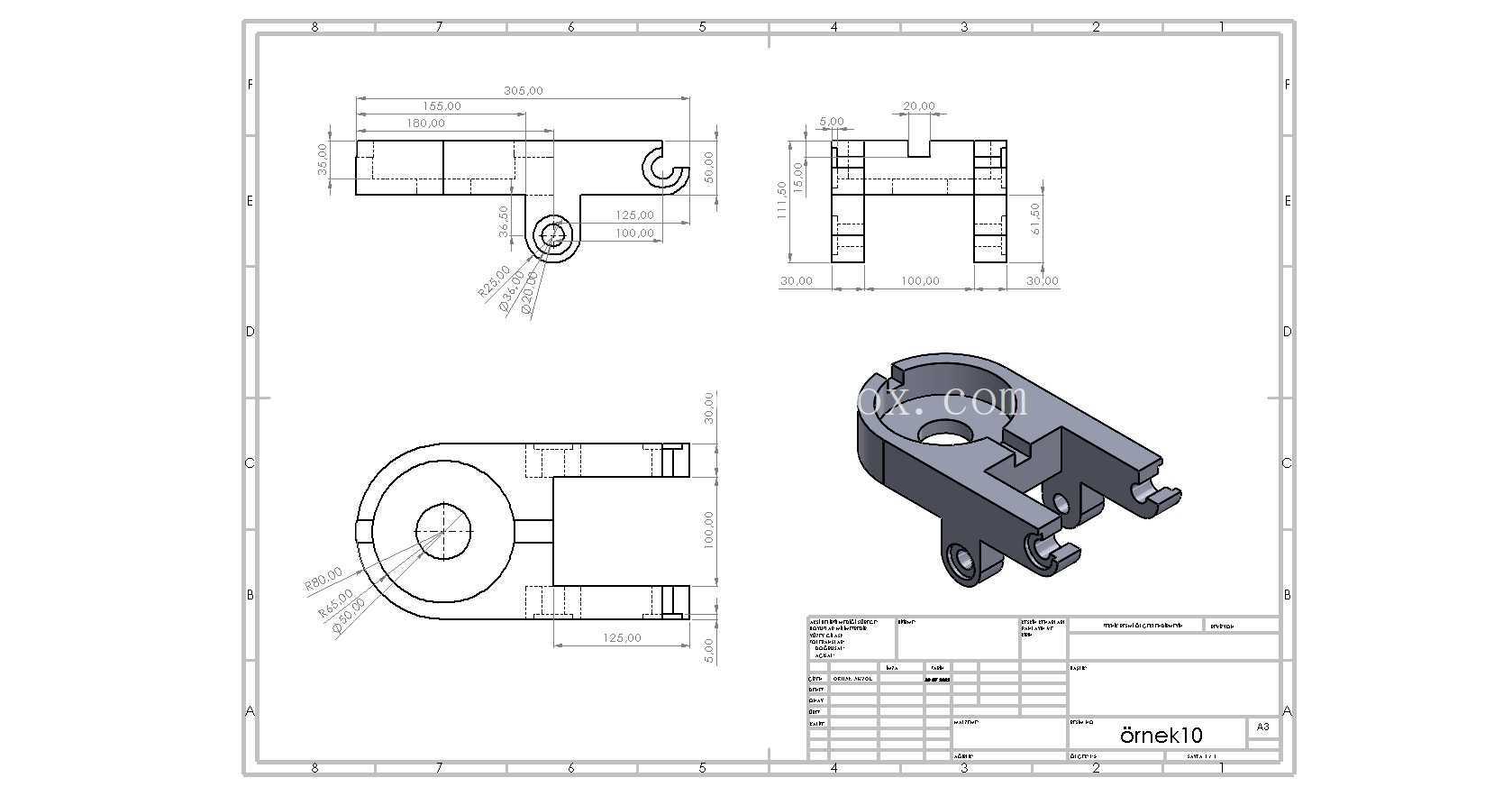

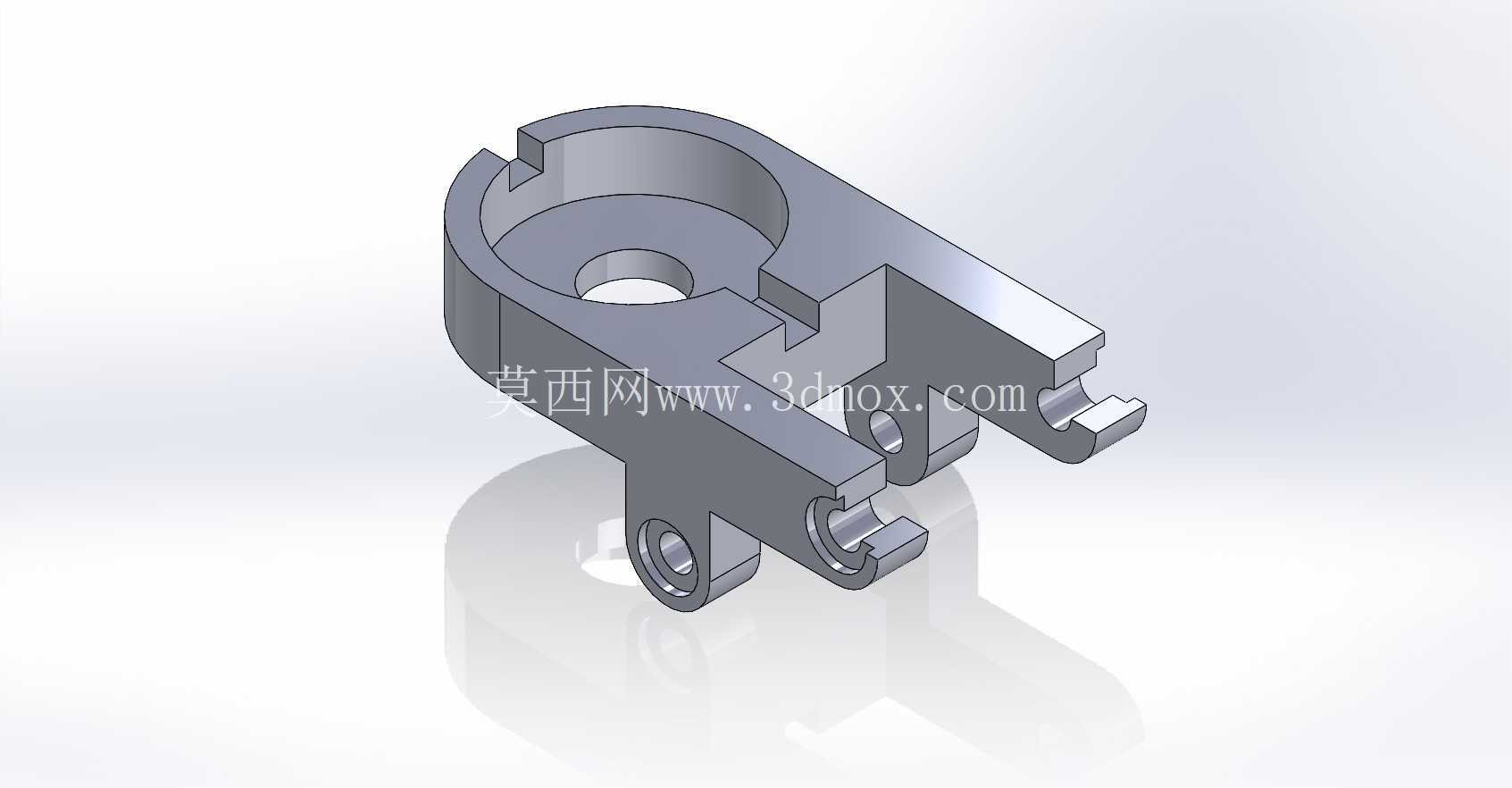

　　从功能特性上看，该构件采用一体化铸造成型后做机加工的工艺路线，主体的半圆弧抱合结构用来卡接减压阀的圆柱形阀体外壳，上部的开槽结构用来避让阀件的调节旋钮或者压力检测接口，避免安装时出现结构硬干涉；下部伸出的两个带孔支耳是核心的安装固定位，其中一个支耳的同轴通孔用来穿装连接螺栓，将整个支架固定在安装基座或者管路支架上，另一个带卡槽的支耳则用来卡接相邻管路的快插接头或者固定卡扣，减少管路接头处的悬臂受力。侧面伸出的带孔凸台，一方面用来增强支架整体的结构刚度，避免抱合位置在长期受力下出现张开变形，另一方面也可以作为辅助固定位，用来绑扎压力检测的信号线或者引流小管。

　　设计思路上，该零件优先考虑安装适配性与结构强度的平衡，没有采用多余的冗余结构，所有的壁厚都做了均匀化处理，避免铸造过程中出现缩孔、壁厚不均导致的应力集中问题。抱合圆弧的内径尺寸匹配对应规格减压阀的阀体外径，配合间隙控制在0.1-0.2mm之间，既保证安装时可以顺利套入阀体，又不会因为间隙过大导致阀件在支架内出现晃动。上部的开槽位置刚好对准阀体的调节端，安装完成后不需要拆卸支架就可以直接进行压力调节操作，减少后期维护的拆装工作量。下部的两个支耳孔位同轴度公差控制在0.05mm以内，保证螺栓穿装时不会出现别劲的问题，支耳与主体连接的位置做了圆角过渡，避免应力集中导致的支耳断裂问题。

　　从安装边界来看，该零件的整体外轮廓尺寸适配DN15-DN25通径的减压阀安装空间，安装时需要预留的操作空间为沿阀体轴向向外延伸30mm、径向向外延伸25mm，保证扳手可以顺利操作固定螺栓。零件的所有安装孔位都做了倒角处理，避免螺栓穿装时刮伤螺纹或者零件表面，与阀体接触的圆弧面做了粗糙度处理，增大接触摩擦力，减少阀件在支架内的转动趋势。需要注意的是，该支架不承担管路的流体密封功能，所有的密封载荷都由减压阀本身的密封结构承担，支架仅做定位与支撑，因此设计时没有在支架上设置密封槽或者密封面结构，避免不必要的加工成本提升。在实际选型匹配时，需要确认对应减压阀的阀体外径、安装孔位间距与该支架的尺寸匹配，不能跨通径混用，否则会出现抱合不紧、孔位不对中的问题，影响安装稳定性。
