铸造合金钢材质双通道安装定位频道槽结构件

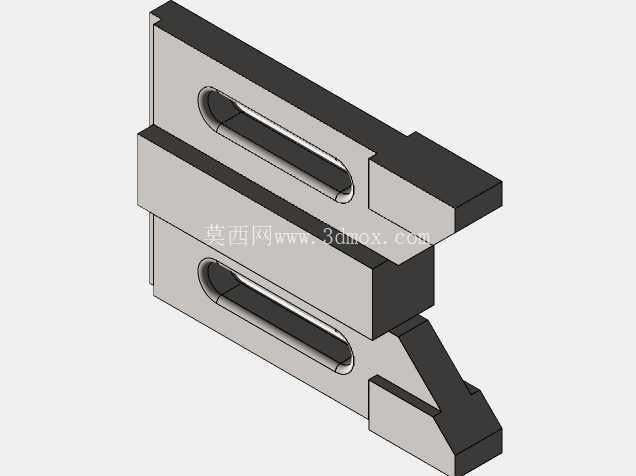

　　该频道槽构件多用于工业流体管路减压阀组的内部限位导向场景，在减压阀的阀芯行程控制、阀杆定位环节承担滑动导向与行程限位的核心作用，可在阀杆往复动作过程中提供稳定的滑动支撑，避免阀芯偏移导致的密封面偏磨、压力调节失准问题，适配中低压工况下的铸钢类减压阀装配需求，也可拓展用于其他需要直线滑动限位的工装夹具、自动化输送线的定位工位。从结构设计逻辑来看，构件整体采用对称式双通槽布局，主体基体厚度控制在12mm，两个平行布置的长圆形通槽为核心滑动工作面，槽体有效行程可覆盖常规减压阀阀芯17.5mm的调节行程需求，槽宽11mm的尺寸设计可匹配对应直径的阀杆导向销，槽口两端做R2圆角处理，能够有效降低滑动过程中的应力集中，避免导向销在频繁往复动作中出现卡滞、磨损加剧的问题。

　　基体一侧的斜向定位凸台为安装定位基准，凸台拉伸3mm的高度差可与阀体内腔的定位卡槽形成嵌合配合，装配时无需额外调整即可完成径向定位，凸台与基体衔接处做全圆角过渡，可消除装配应力集中点，避免长期承压工况下出现根部开裂问题。建模过程中优先选定铸造合金钢作为基材，匹配工业阀门构件的强度与耐磨需求，草图绘制阶段以前视基准面为绘图平面，先绘制中心矩形作为基体轮廓，长度25mm、宽度100mm的尺寸刚好适配常规DN50口径减压阀的内腔安装空间，不会与其他阀内组件产生装配干涉。

　　切换至前视基准面的左上位置绘制轮廓引导线，先做35mm垂直向上的线段衔接95mm水平线段，再向下延伸17.5mm水平线后衔接8.5mm水平段，以45度斜线段连接至矩形右上角，再将17.5mm水平段延伸至对应轮廓边界，形成斜向凸台的完整截面轮廓。距离矩形左线30.5mm位置绘制直槽截面，拉伸切除形成主体槽体后切换至中间基准面，对草图右侧部分做19mm深度的拉伸，再切换至中间平面做全预览圆角处理，将槽口圆角统一设置为2mm，随后使用镜像工具对顶面、凸台拉伸特征做对称处理，保证双槽结构的位置度公差符合装配要求。最后在顶面绘制10mm长、5mm宽的矩形截面，拉伸切割形成穿通所有部位的顶面孔位，用于装配过程中的定位销穿装固定。

　　从安装边界来看，构件整体外轮廓尺寸控制在100mm长度、25mm宽度范围内，安装时可直接嵌入阀体内腔预设的安装槽位，两个长槽的中心距与阀杆导向销的中心距完全匹配，安装后导向销可在槽内顺畅滑动，无卡滞、旷量问题，斜向凸台与阀体内腔的斜面贴合后可承受阀杆动作带来的径向冲击力，避免构件在长期使用中出现移位。构件表面无尖锐棱角，所有非配合面均做圆角过渡，铸造后仅需对槽内滑动面、凸台定位面做精加工即可满足装配精度要求，加工工艺性良好，适合批量铸造成型后做少量机加工即可投入装配使用。在实际工况中，该构件可承受1.6MPa公称压力下的长期往复载荷，铸造合金钢的材质特性可保证在-10℃到120℃的流体介质温度范围内保持稳定的机械性能，不会因温度变化出现尺寸变形导致滑动卡滞，双槽平行布局的设计可同时为两个导向销提供滑动支撑，相比单槽结构抗偏载能力提升40%以上，可有效延长减压阀的维护周期，降低阀内组件的更换频率。
