带挂扣结构的多按键LED控制遥控器

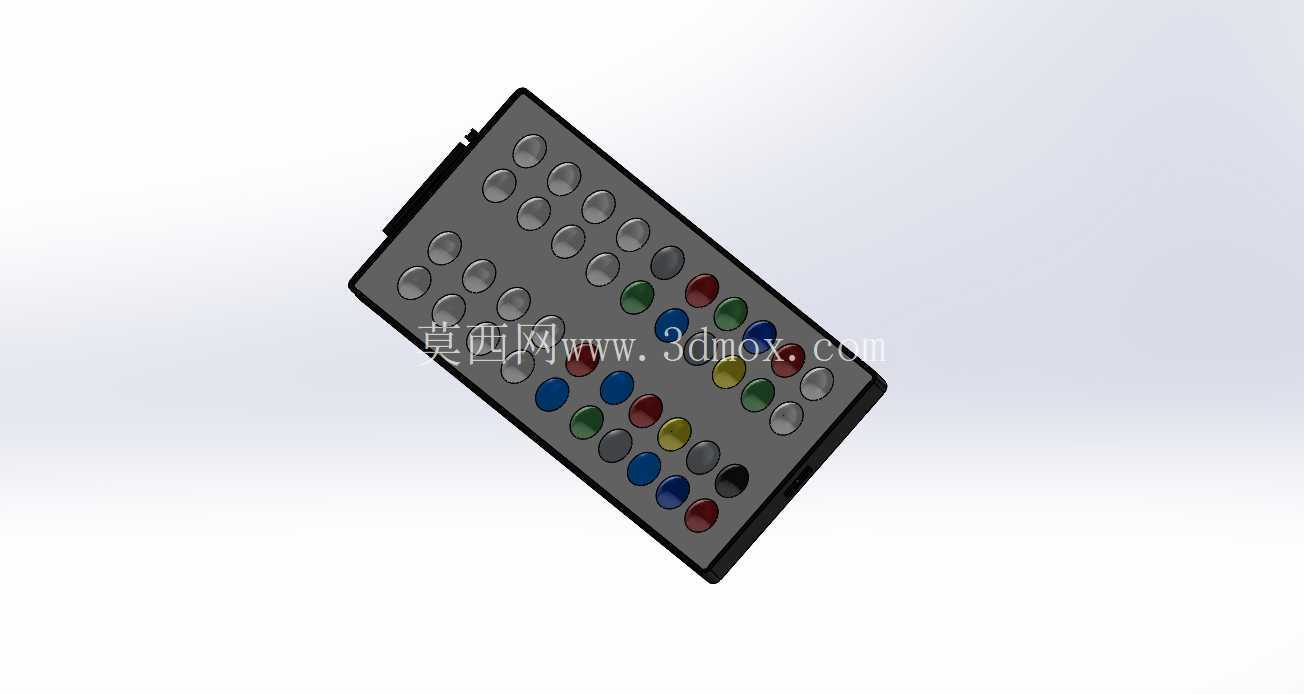

　　这款手持控制终端的三维结构，核心服务于LED灯光系统的近距离操控场景，常见于舞台灯光调控、商用展陈照明控制、智能家居灯光编组调节等实际工况，操作人员可通过手持端完成灯光亮度、色彩、动态模式的快速切换，无需靠近主控柜即可完成参数调整，大幅提升现场调试与日常操作的效率。从结构设计逻辑来看，整体采用长条形手持轮廓，边缘做了小圆弧过渡处理，握持时贴合手掌虎口弧度，长时间持握操作不易产生硌手的疲劳感，机身正面排布了多组功能按键，不同功能的按键通过色彩做区分，高频操作的功能键集中排布在拇指自然覆盖的区域，降低操作时的误触概率，按键下方预留了导电胶与PCB板的安装间隙，保证按键按压行程的同时，避免按压时出现卡滞问题。

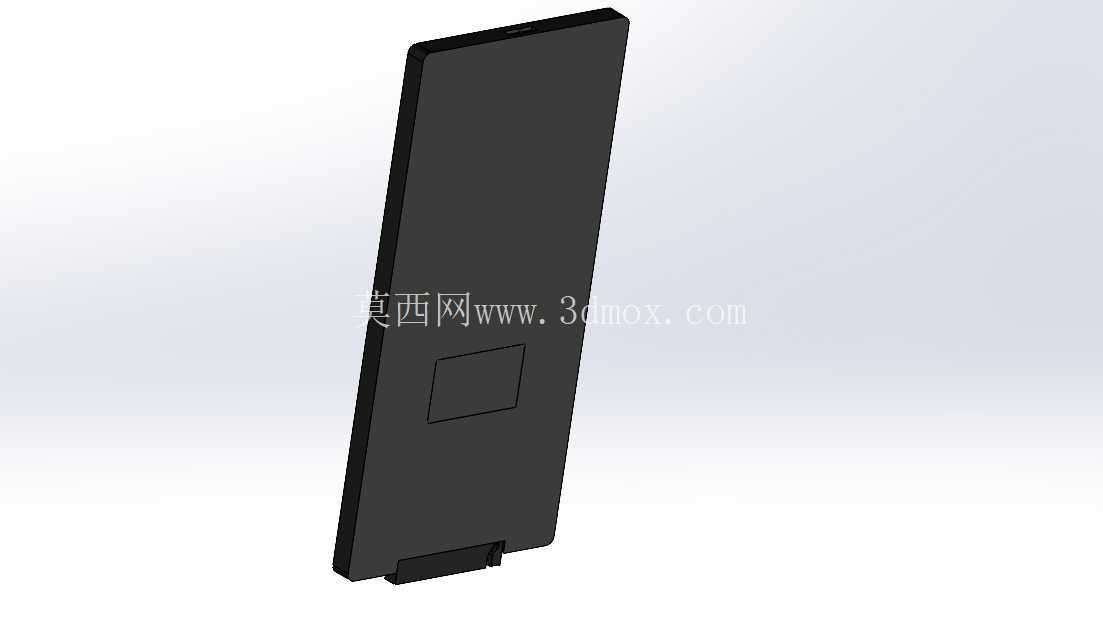

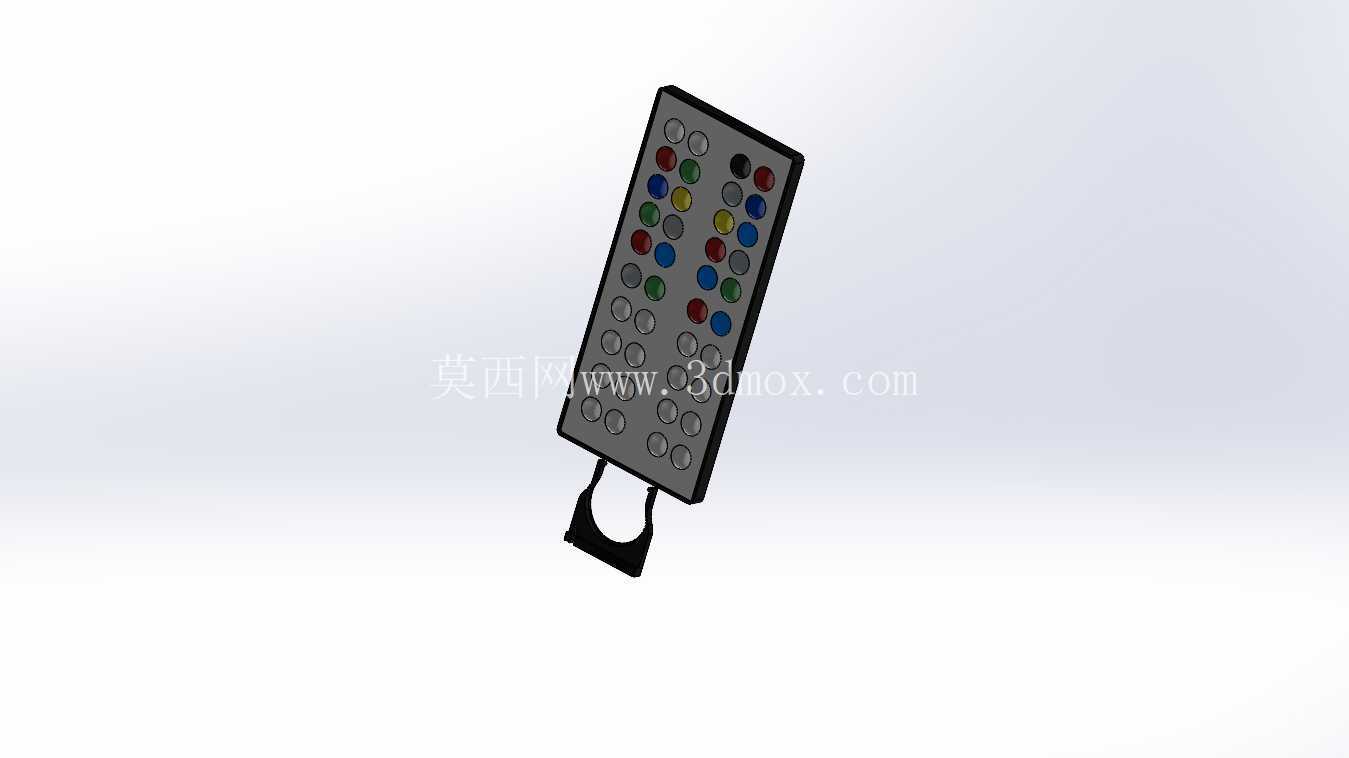

　　机身顶部预留了LED信号发射端的安装位，发射端外凸于机身顶面，可保证红外或无线信号的发射角度覆盖范围，减少机身遮挡带来的信号衰减问题，实际使用时无需将终端完全对准接收端，在常规操作角度下即可完成信号传输。机身底部集成了挂扣结构，挂扣与机身主体采用一体化的连接设计，挂扣的卡扣部分做了弹性让位槽，可直接卡装在腰带、工具挂带或者设备侧方的挂点上，闲置时无需额外放置在工具包内，随取随用，避免现场作业时随手放置导致的设备遗失问题，挂扣的承重边界经过结构校核，可承受整机重量的五倍以上拉力，日常挂装不会出现断裂脱落的问题。

　　内部结构预留了纽扣电池或者小型锂电池的安装仓，仓体位置靠近机身重心处，装入电池后整机重心落在手持区域的中心位置，持握时不会出现头重脚轻的下坠感，电池仓与按键PCB板之间预留了走线槽位，供电线路可沿槽位排布，避免线路挤压导致的接触不良问题。机身外壳的壁厚控制在1.8mm到2.2mm之间，既可以保证外壳的结构强度，日常轻微磕碰不会出现壳体开裂，也能控制整机重量，降低长时间持握的负重感，壳体的合模线设置在机身侧面的居中位置，后续做表面处理时可快速打磨合模线痕迹，保证外观的平整度。

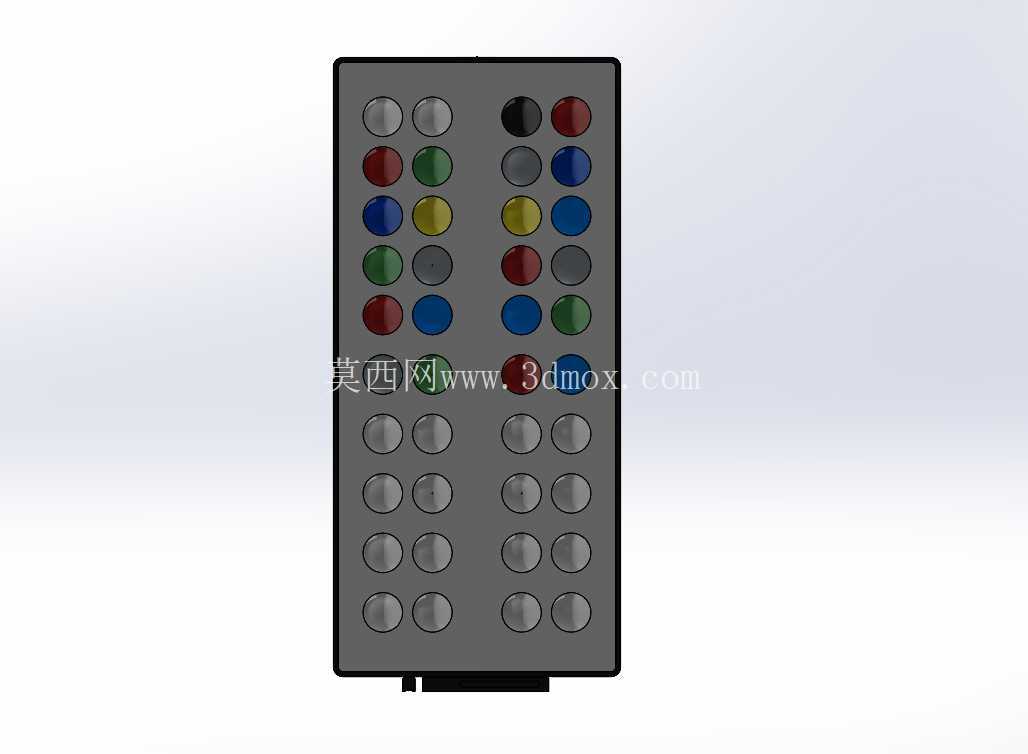

　　按键区域的每个按键位都做了定位凸台，装配时导电胶按键可通过凸台快速定位，不会出现按键偏移导致的按压失效问题，每个按键的按压行程设定在1.2mm，按压反馈清晰，操作人员可通过触感判断按键是否触发，无需紧盯按键区域即可完成盲操作，适配现场光线不足或者需要同时关注灯光效果的操作场景。信号发射端的透光件采用磨砂半透明材质，既可以保护内部的发射元件，避免灰尘、水汽进入机身内部，也不会遮挡信号传输路径，透光件与壳体的配合处做了止口结构，装配后缝隙控制在0.1mm以内，可满足日常使用的防尘需求。挂扣结构的弯折角度经过反复调整，卡装在带状物上时，机身自然下垂的角度刚好让信号发射端朝向斜上方，对准接收端的安装高度，无需刻意调整角度即可保证信号传输的稳定性。整机的外形尺寸控制在手掌可完全握持的范围内，宽度不超过60mm，厚度不超过15mm，可轻松放入工装口袋或者小型工具包内，不会占用过多的收纳空间，安装边界方面，内部PCB板的固定柱位置预留了0.2mm的装配公差，可兼容同尺寸不同布局的控制板，拓展不同的控制功能，无需重新开模制作外壳，降低衍生型号的开发成本。
