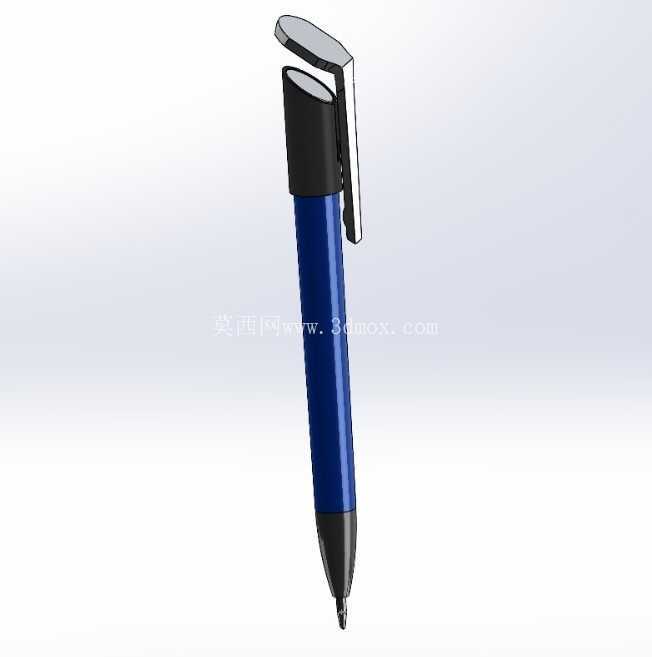

按动式便携书写笔结构三维设计

　　日常办公与学习场景中，便携书写工具的结构合理性直接影响握持手感与携带便利性，这款按动式书写笔的三维结构设计，围绕日常高频使用的实际需求完成各部件的参数匹配与装配约束搭建。从实际使用场景出发，笔身采用分段式圆柱结构，主体握持段做了等直径的圆柱面处理，表面预留了防滑包覆层的安装位，避免长时间握持书写时出现打滑问题，握持段的直径控制在适配多数人手握持的尺寸范围，不会因过粗导致握持发力疲劳，也不会因过细造成书写时的稳定性不足。

　　笔夹部分采用悬臂式弹性结构设计，与笔身上端的固定座做了一体化的装配限位，笔夹的夹持面做了微弧处理，能够适配不同厚度的笔记本封皮、工装口袋布料的夹持需求，夹持时的弹性变形量经过结构校核，既不会因夹持力过小导致笔身脱落，也不会因夹持力过大造成夹痕或者笔夹断裂。按动结构设置在笔身顶端，采用常见的棘轮锁止结构配合复位弹簧完成笔尖的伸出与收回动作，三维建模过程中对按动行程做了精确的约束，按动按压端的下压行程控制在合理范围，按压时的反馈力度匹配日常使用习惯，不会出现按动卡顿或者锁止失效的问题，同时按动端的端面做了微弧倒角处理，避免按压时硌手。

　　笔尖部分采用锥形过渡结构，从笔身握持段的直径逐步收窄到书写端的尺寸，锥形段的过渡曲面做了曲率连续处理，既保证了书写时的视线无遮挡，也让整体外形线条流畅自然，笔尖内部预留了笔芯的安装通道，通道直径适配常规规格的按动笔芯，笔芯安装位设置了轴向的限位台阶，避免书写过程中笔芯出现轴向窜动导致的断墨问题。笔身上下端的连接采用卡扣式装配结构，建模时对卡扣的配合公差做了合理预留，既能够保证装配后笔身的连接强度，不会因为日常摔落出现笔身断开的问题，也能够在需要更换笔芯时轻松拆开，不会出现卡扣过紧难以拆卸或者过松容易松脱的问题。

　　整体结构的装配过程完全按照实际生产的装配顺序搭建约束关系，各部件之间的配合间隙都经过实际使用场景的校核，笔身整体长度控制在便携携带的尺寸范围内，能够轻松放入常规的笔袋、工装口袋或者笔记本的笔插位中，不会因为长度过长导致携带不便。从结构设计的角度来看，这款书写笔的各部件都做了等壁厚的结构处理，笔身外壳的壁厚均匀，既能够满足日常使用的强度要求，避免轻微摔落就出现外壳开裂的问题，也能够尽可能控制整体重量，长时间放在口袋里不会有明显的坠重感。笔夹与笔身的连接位置做了加强筋结构处理，避免反复夹持过程中连接位置出现应力集中导致的断裂问题，加强筋的厚度与笔身壁厚保持一致，不会出现注塑生产时的缩痕问题。按动结构内部的弹簧安装位做了定位柱设计，弹簧装配后不会出现径向偏移，保证按动过程中弹簧的压缩与复位始终保持轴向运动，避免出现弹簧卡滞导致的按动失效。整体外形没有多余的突兀结构，所有边角位置都做了圆角处理，握持或者携带时不会刮蹭衣物或者划伤手部，各部件的分模线位置都设置在不影响握持手感的位置，符合实际注塑生产的工艺要求，不需要额外做复杂的模具结构就能够完成各部件的生产加工。
