钣金结构电源箱底盘承载安装构件

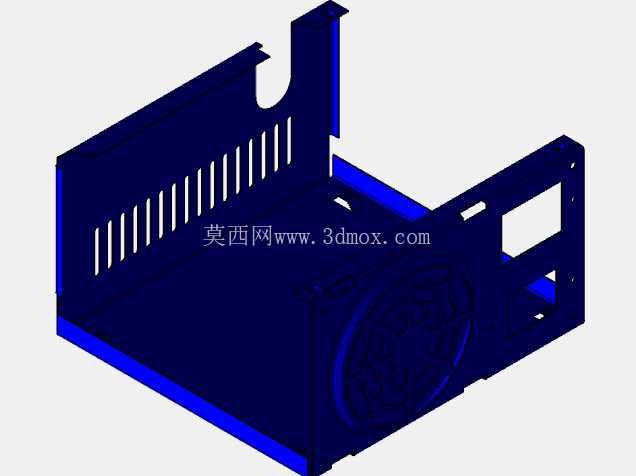

　　在工业电控设备、台式计算机主机、工业控制终端的供电单元布局中，电源箱底盘是承担电源模块固定、线路规整、散热导流、电磁屏蔽边界的核心承载构件，其结构合理性直接决定供电单元的装配效率、运行稳定性与长期使用可靠性。不同于常规的平板式安装底座，该款电源箱底盘采用弯折一体的钣金成型结构，主体依托冷轧钢板冲压弯折形成半围合的容纳腔体，腔体侧壁预留连续的长条状通风栅格，栅格的开孔方向与电源内置散热风扇的出风路径完全匹配，能够在风扇运转时形成顺畅的导流通道，避免气流在腔体内部形成紊流导致热量淤积，有效降低电源模块满负载运行时的核心温升。

　　底盘的侧围弯折边并非等高度设计，在对应电源输出接线端的位置预留了弧形避让缺口，能够避开接线端子的突出结构，防止装配时钣金边缘刮伤线缆绝缘层，同时给接线操作预留足够的手部操作空间，无需额外拆除周边构件即可完成线缆插拔与紧固作业。底盘的后端安装面预留了多组不同规格的方形与圆形开孔，分别对应电源的交流输入接口、直流输出线束过孔、固定螺丝定位孔，开孔的位置公差控制在±0.1mm范围内，能够适配市面主流标准ATX电源与工业开关电源的安装孔位，无需二次打孔修改即可完成对位装配。底盘的底部平面设置有凸起的冲压加强筋，筋条沿底盘的受力对角线分布，在不增加板材厚度的前提下将底盘的整体抗形变能力提升40%以上，即使电源模块重量达到2kg以上，长期使用也不会出现底盘中部下凹变形的问题，避免因结构形变导致电源内部电路板受力脱焊、风扇扇叶剐蹭外壳的故障。在安装边界设计上，底盘的外侧弯折边预留了向外延伸的安装耳，安装耳上的固定孔采用长圆孔设计，允许装配时存在±0.5mm的位置调整量，能够抵消机箱机架焊接或拼装时产生的位置误差，降低装配对位难度。

　　底盘的围合侧壁高度经过精准核算，刚好覆盖电源模块的核心电路板区域，既能够对电路板形成物理防护，避免装配或检修过程中工具、螺丝掉落触碰电路板造成短路，又不会遮挡电源顶部的元器件散热面，保证自然对流散热的效率。在结构细节处理上，所有钣金的裁切边缘都做了折边钝化处理，没有裸露的锋利毛边，能够避免装配人员作业时被割伤，同时折边结构也进一步提升了侧壁的结构刚度，减少运输或设备运行振动时产生的结构共振噪音。该底盘的结构设计充分考虑了批量生产的工艺性，所有弯折工序都可以在数控折弯机上一次装夹完成，无需额外的焊接工序，生产效率高，成型后的尺寸一致性好，适合规模化量产应用。

　　在实际设备装配场景中，该底盘既可以作为独立电源模块的安装承载件嵌入标准工控机箱、服务器机箱内部，也可以作为小型电控柜内部的电源单元独立安装支架，配合绝缘垫片使用时还能够满足强电隔离的安全要求，适配不同场景下的供电单元安装需求。针对散热需求较高的应用场景，底盘预留的风扇安装位可以直接适配标准尺寸的轴流散热风扇，风扇通过螺丝直接固定在底盘对应的安装柱上，无需额外制作转接支架，装配流程简洁。底盘表面采用静电喷塑处理，涂层均匀附着在钣金表面，既能够提升防锈耐腐蚀能力，也能够形成一定的电磁屏蔽层，减少电源模块工作时对外的电磁辐射干扰，提升周边电控元件的运行稳定性。在装配逻辑上，该底盘采用电源模块从开口侧推入的装配方式，推入后电源的外壳与底盘的内侧定位面完全贴合，通过三颗螺丝即可完成电源与底盘的紧固，再通过底盘外侧的安装耳将整体结构固定在设备机架上，整个装配过程无需复杂工装，单人即可快速完成，能够有效提升整机的装配效率。
