带圆角过渡的L型折弯支撑结构件

项目分类:通用机械零部件 发布时间:2024-12-05 ID:829323
  • 带圆角过渡的L型折弯支撑结构件
  • 带圆角过渡的L型折弯支撑结构件
  • 带圆角过渡的L型折弯支撑结构件

  在各类工装夹具、小型设备机架以及非标自动化设备的工位定位场景中,这类带连续圆角过渡的L型折弯支撑结构是十分常见的基础承载零件,它既可以作为侧边的硬限位块使用,也能配合安装板作为小型元器件的承托支架,还能在物料输送线的侧边作为导向挡边,避免输送过程中物料出现侧向偏移。从实际使用场景来看,这类零件大多安装在设备的框架型材上,或者固定在工作台的台面边缘,需要承受一定的侧向挤压力以及垂直方向的静载荷,因此在结构设计上首先要保证折弯处的应力不会出现集中,避免长期受载后出现开裂变形的问题。

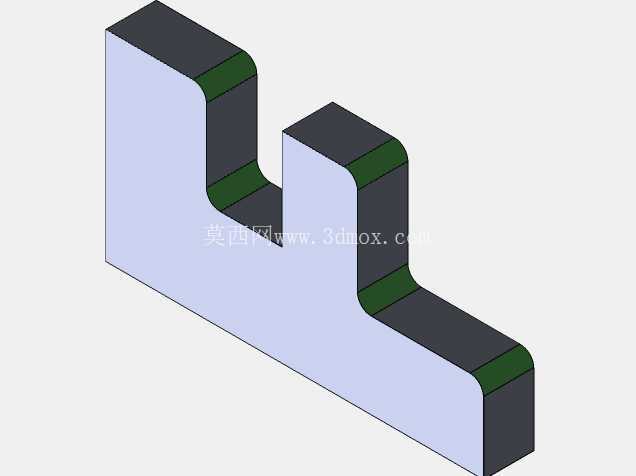

  设计这类结构的时候,首先要明确安装边界的尺寸限制:两个垂直方向的安装臂长度需要匹配现场的安装空间,不能出现与周边运动部件干涉的情况,折弯处的内圆角与外圆角需要保持均匀的壁厚,避免后续如果采用钣金加工或者铣削加工时出现壁厚不均导致的应力差,图中结构的折弯段采用了等半径的圆角过渡,所有的棱边除了安装贴合面之外都做了圆角处理,一方面是为了消除加工后的锐边毛刺,避免装配调试人员被划伤,另一方面也是为了减少应力集中点,提升零件的抗疲劳性能。

  从功能特性上来说,这类支撑件不需要复杂的运动机构,核心作用就是提供稳定的支撑或者限位,因此两个垂直的安装面都需要保证足够的平面度,安装孔的位置公差需要控制在合理范围内,保证安装后不会出现歪斜,导致支撑面与被承托部件之间出现间隙。如果作为限位块使用的话,与运动部件接触的那个立面需要保证足够的垂直度,避免长期受撞击后出现倾斜,导致限位位置出现偏差。设计过程中不需要额外添加复杂的加强筋结构,因为整体的折弯结构本身就具备足够的结构刚度,只要壁厚选择合理,常规工况下的载荷完全可以承受,比如采用45号钢铣削加工的话,壁厚选择8-12mm就可以满足大部分小型设备的使用需求,如果是采用铝合金材质的话,可以适当增加壁厚来弥补材料刚度的不足。

  在确定外形尺寸的时候,首先要核算安装空间的最小边界:水平方向的臂长需要超出被支撑部件的接触面至少10mm以上,保证支撑面有足够的接触面积,不会出现局部压溃的情况,垂直方向的臂高需要匹配被限位部件的高度,保证接触位置在部件的重心附近,避免限位时出现部件倾翻的情况。折弯处的圆角半径不能太小,如果圆角过小的话,不管是采用铣削加工还是钣金折弯加工,都会在圆角处产生较大的内应力,使用过程中容易出现断裂,一般来说圆角半径不小于零件的壁厚,就可以保证应力处于合理范围内。另外零件的底部安装面需要做沉头孔设计,保证安装螺栓的头部不会高出安装面,避免影响被支撑部件的平稳放置,所有的非安装面如果有外观要求的话,可以做喷砂氧化或者发黑处理,提升零件的防锈能力,同时也能让外观更加规整。

  很多刚接触结构设计的人员在做这类基础零件的时候,往往会忽略圆角过渡的重要性,直接做成直角折弯的结构,看似加工简单,但是实际使用中一旦承受冲击载荷,直角处很容易因为应力集中出现裂纹,尤其是在频繁受载的工位上,直角结构的使用寿命往往只有圆角过渡结构的三分之一不到。另外在确定安装孔位的时候,要注意孔边距的尺寸,不能让安装孔距离零件边缘太近,避免螺栓锁紧的时候出现边缘开裂的情况,一般来说孔中心到边缘的距离不小于螺栓直径的1.5倍,就可以保证足够的安装强度。这类零件虽然结构简单,但是在设备中起到的作用十分关键,一旦支撑件出现变形或者断裂,轻则导致工位定位偏差,影响生产精度,重则可能导致部件脱落,造成设备损坏或者人员受伤,因此设计过程中每一个尺寸细节都需要结合实际使用工况来确定,不能照搬图纸库中的通用尺寸直接使用。
