减压阀配套L型定位安装支座结构

　　在工业流体控制管路系统中，减压阀作为稳定下游管路压力的核心元件，其安装定位的可靠性直接影响压力调节精度与长期运行稳定性，这款L型结构的安装支座，正是为减压阀类阀件的紧凑型安装场景设计的配套定位构件。从实际应用场景来看，这类支座多用于仪表类减压阀的台架安装、小型集成阀组的面板固定，以及实验室流体测试台的阀件预装工位，能够在有限的安装空间内为阀件提供稳定的支撑基准，避免阀件因管路振动、介质冲击产生位置偏移，进而影响压力检测与调节的准确性。

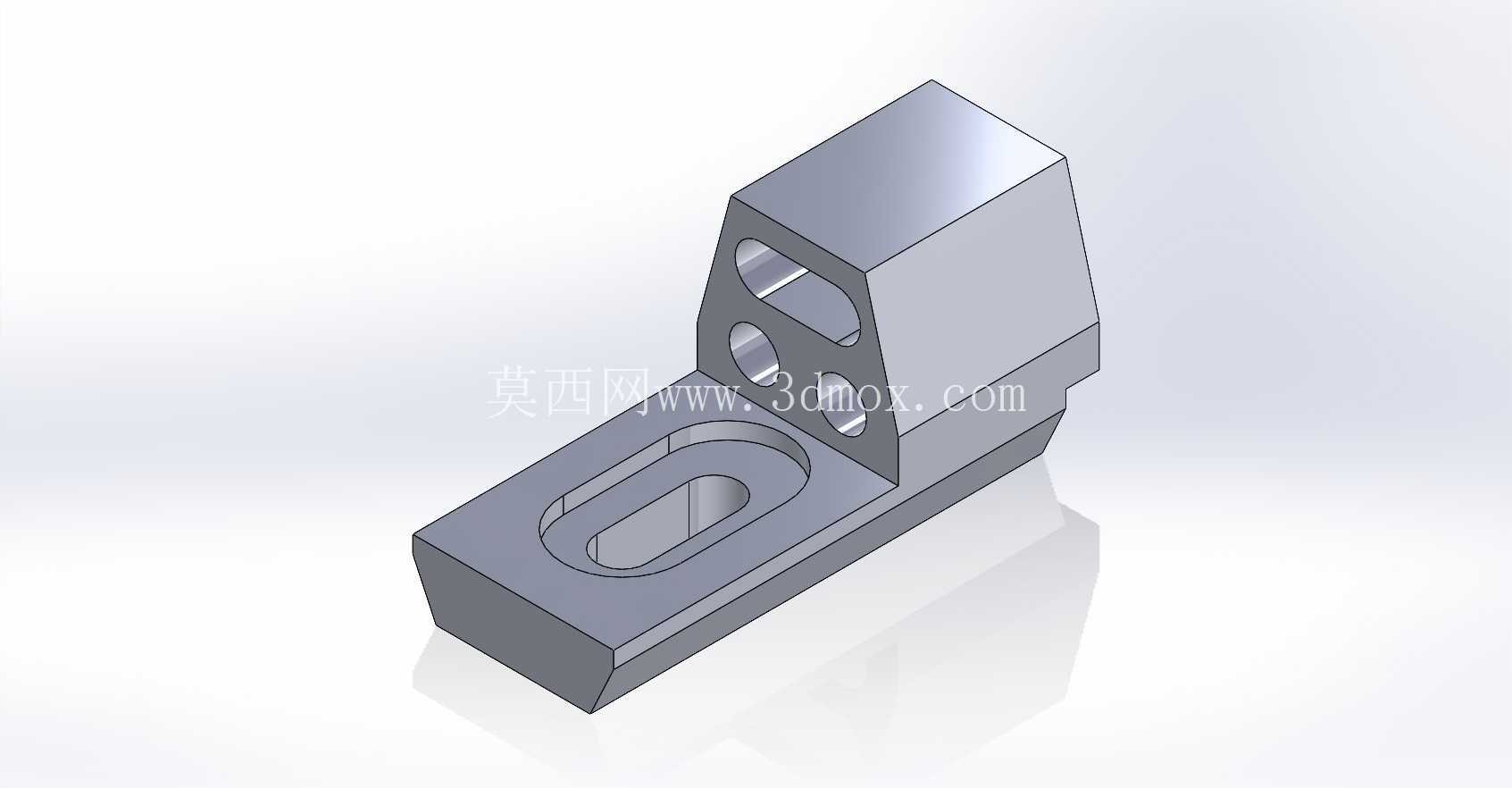

　　从功能特性上看，该支座采用一体化铣削成型的L型布局，底部设置长圆形调节安装槽，可在安装时沿槽体长度方向调整固定位置，补偿安装面的孔位加工误差，降低现场装配的对位难度；竖直支撑段设置三个不同直径的贯通孔，其中两个小圆孔用于穿设紧固螺钉实现阀件与支座的刚性连接，大尺寸长圆孔则用于避让阀件的调节杆或者流体引压管路，避免装配时出现结构干涉，同时也能减少支座整体重量，降低材料消耗。支撑段与底座的衔接位置做了斜向加强筋过渡，能够在不额外增加壁厚的前提下提升结构的抗弯折强度，应对阀件工作时产生的侧向力矩，避免长期受力出现连接部位变形。

　　设计思路上，这款支座没有采用复杂的拼接结构，而是选择整块坯料加工成型，主要是考虑到减压阀安装对支撑件的形位公差要求较高——底座安装面与竖直支撑面的垂直度需要控制在0.05mm以内，才能保证阀件安装后与管路的同轴度符合装配要求，一体化加工的结构更容易保证各面的位置精度，也省去了拼接结构的焊接、拼接紧固工序，减少装配累积误差。底座的底面做了精铣处理，表面粗糙度控制在Ra1.6以内，能够与安装面板实现紧密贴合，避免固定后出现支座倾斜；所有孔位的边缘都做了0.2mm的倒角处理，既可以去除加工毛刺防止安装时划伤操作人员，也能引导紧固件顺利穿入孔位，提升装配效率。

　　从安装边界尺寸来看，底座的长度方向尺寸适配常规50mm间距的安装孔位，长圆形槽的宽度适配M6规格的内六角固定螺钉，可实现前后方向12mm范围的位置调节；竖直支撑段的高度匹配常用的小型减压阀的安装基面高度，三个安装孔的孔位间距与主流仪表类减压阀的固定孔距完全适配，不需要额外加工转接板即可直接完成装配。支撑段的厚度经过受力校核，在承受5kg以内的阀件重量以及管路带来的10N·m侧向力矩时，结构变形量小于0.02mm，完全满足减压阀长期稳定工作的支撑要求。在实际装配使用中，这类支座既可以单独用于单台减压阀的固定，也可以多个并排安装在集成安装板上，组成多通路的减压调节阀组，适配不同流量、不同压力等级的流体控制需求，尤其适合空间紧凑的小型流体控制设备、实验室测试装置的阀件布局，能够在保证支撑强度的前提下尽可能压缩安装占用空间，提升设备内部的空间利用率。
