减压阀方形安装基座结构设计方案

　　这款方形安装基座是减压阀配套的核心安装承载构件，主要应用在液压系统、气动控制回路的阀组集成安装场景中，常见于工业生产线的气动控制站、液压动力单元、小型流体控制设备的阀组排布区域，承担着固定减压阀本体、保障阀件安装定位精度、衔接阀件与安装底板油路/气路通道的作用。从实际使用场景来看，这类基座多安装在设备的阀组安装面板、液压站阀块顶面或者气动控制箱的内部安装位，需要承受阀件自身重量、管路连接带来的侧向拉力，以及系统工作时产生的轻微振动，因此结构设计上优先保障安装刚性与定位精度。

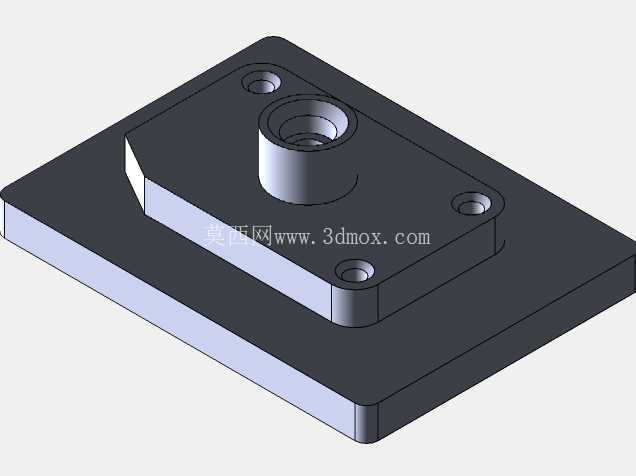

　　设计思路上，整体采用方形板式结构，底部为平整的大接触面安装底板，能够与安装基面完全贴合，增大接触面积降低单位面积压强，避免长期受压出现安装面凹陷变形；底板上方设置凸起的阀件安装凸台，凸台高度根据减压阀底部接口的深度匹配，既能够保证阀件安装时的定位止口配合精度，又能减少不必要的材料去除，降低整体加工成本。凸台中心设置的贯通孔是介质流通的核心通道，孔径尺寸与减压阀的进出介质通径完全匹配，孔口处做了倒角处理，既方便安装时阀件接口的导入对位，也能避免锐边割伤配套的密封垫圈，保障密封可靠性。

　　安装边界方面，底板上均匀分布的四个沉头安装孔，孔位尺寸与常用的内六角安装螺钉规格匹配，沉孔深度能够保证螺钉安装后头部完全埋入板面以下，不会出现凸起干涉阀件或者其他周边配件安装的问题；四个安装孔的中心距按照通用阀件安装的标准孔距设计，能够适配同通径规格的多数减压阀安装需求，具备一定的通用互换性。凸台侧面做了小角度的切边处理，一方面是为了避让安装空间内的邻近管路接头，避免安装时出现空间干涉，另一方面也能减少加工时的材料去除量，同时在视觉上形成定位标识，方便安装人员快速识别阀件的安装朝向，降低装反的概率。

　　从功能特性来看，整个基座的所有安装面、密封面都要求平面度达到对应密封等级的要求，中心流通孔的内壁粗糙度需要满足介质流通的要求，避免出现介质滞留或者冲蚀磨损的问题；四个安装孔的位置度公差严格控制，保证安装时螺钉能够顺利穿入，不会出现强行锁附导致的基座变形或者螺钉断裂问题。实际选型使用时，需要根据配套减压阀的通径、工作压力等级确认基座的材质与厚度，低压气动场景可以选用铝合金材质降低整体重量，中高压液压场景则需要选用碳钢或者不锈钢材质保障结构强度，同时根据安装基面的平整度调整基座底部的平面度要求，避免安装后出现基座翘曲导致密封失效的问题。在三维建模过程中，这类基座的建模需要重点关注安装孔的位置度、凸台止口的配合公差、密封面的平面度要求，所有的倒角、沉孔细节都需要按照实际加工工艺还原，避免后续出工程图时出现工艺遗漏，导致加工出来的零件无法满足装配要求。
