双铜管CPU半导体散热结构设计

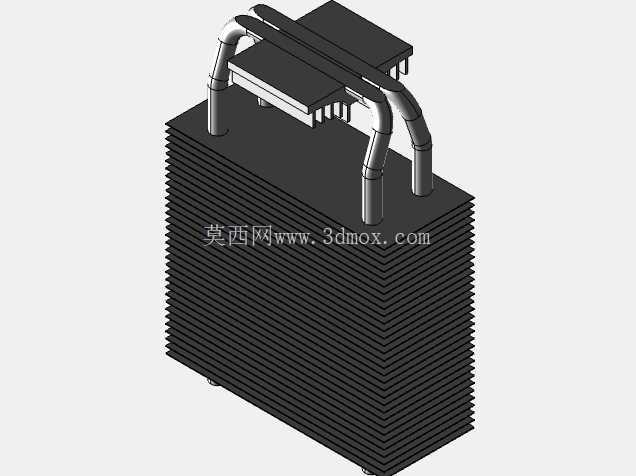

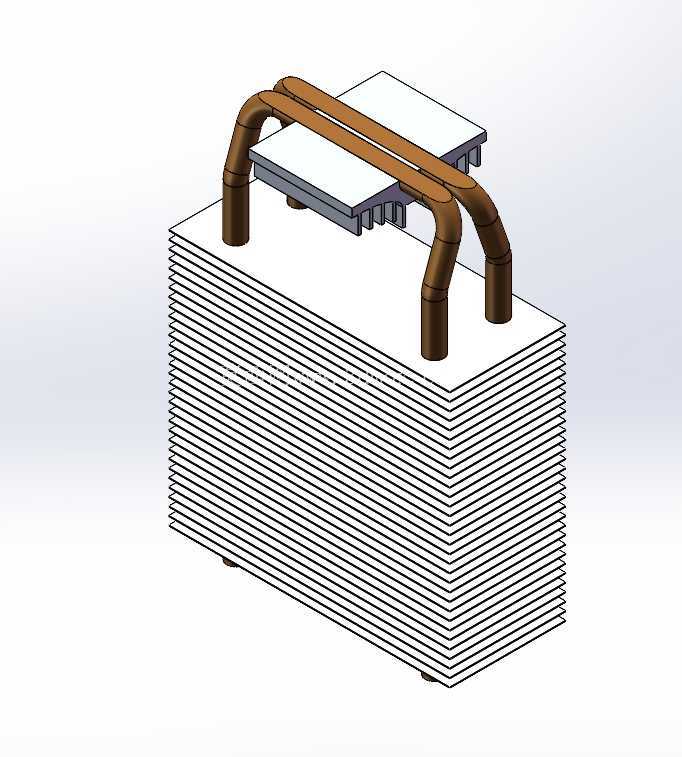

　　在消费电子与工业控制板卡的热管理场景中，这类双铜管鳍片式散热结构是小空间高热流密度散热的典型解决方案，日常接触的台式机CPU、工控机功率半导体模块、嵌入式算力板卡的主动散热回路里，经常能见到同构型的散热组件。不同于单热管直触的入门级散热方案，这套结构采用两根弯折成型的导热铜管作为热传导核心路径，铜管内部烧结有毛细结构并填充相变工质，依靠工质的蒸发-冷凝循环实现热量的快速纵向传递，相比纯铝基座的直连传导，热阻能降低40%以上，适配TDP在65W到120W区间的发热器件。从结构布局来看，两根铜管采用对称跨接设计，铜管底部通过压合工艺与铝制散热基座紧密贴合，接触平面做了铣平处理，平面度控制在0.02mm以内，安装时配合导热硅脂填充微观间隙，能最大程度降低接触热阻；铜管向上弯折后贯穿整组铝制散热鳍片，鳍片采用穿片工艺固定，每片鳍片的厚度控制在0.3mm，片间距保持在1.2mm，既保证了足够的散热总面积，又不会因为片距过窄导致风阻过大，适配常规8cm/9cm规格的轴流风扇形成强制对流风道。

　　设计阶段需要重点考量安装边界的适配性，这套散热结构的整体横向宽度控制在90mm以内，纵向高度不超过120mm，鳍片组的底部预留了10mm的安装避让空间，不会干涉CPU周边的内存插槽、供电散热片等板卡组件；铜管的弯折半径严格控制在管径的3倍以上，避免弯折过程中铜管内部毛细结构出现塌陷堵塞，导致相变工质循环失效。实际应用中，这类散热结构不需要定制特殊的扣具，兼容主流的LGA、AM系列处理器安装孔位，也可以通过调整基座尺寸适配TO封装、SOT封装的功率半导体器件，在工业变频器、伺服驱动器的散热改造场景中也能灵活复用。

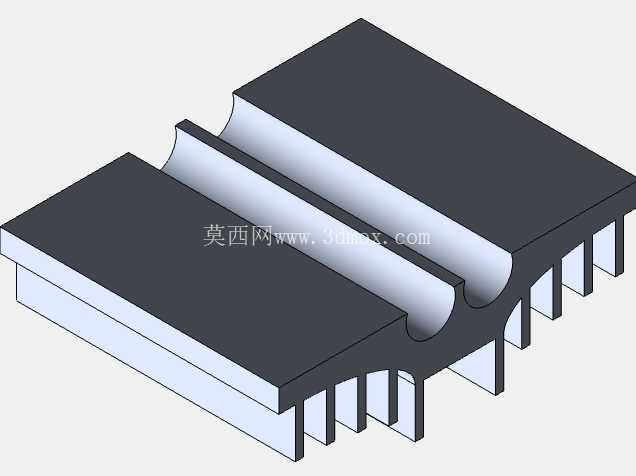

　　鳍片组的边缘做了折边处理，既提升了整组鳍片的结构强度，避免运输安装过程中出现鳍片倒伏变形，也能引导气流顺着鳍片间隙流动，减少边缘的气流紊流损失。两根铜管的排布位置避开了风扇的轴心盲区，让风扇吹出的气流能够完整扫过所有鳍片表面，热量交换效率比单管偏心布局提升15%左右。基座部分采用6系铝合金挤压成型，材质导热系数达到200W/(m·K)以上，表面做了阳极氧化处理，既避免长期使用出现氧化锈蚀，也不会因为金属导电导致板卡短路风险。

　　在结构验证阶段，需要重点测试铜管与鳍片、铜管与基座的结合力，确保在高低温循环工况下不会出现结合面松脱导致热阻飙升，同时要校核整体重量，整组散热结构重量控制在350g以内，避免长期使用后因为自重导致PCB板出现弯曲变形，影响板卡上BGA封装器件的焊接可靠性。这类双铜管散热结构相比三热管、四热管的重载散热方案，成本更低、重量更轻，同时比纯铝挤压散热器的散热效率高出不少，是中端算力器件热管理的高性价比选择，在日常的结构选型中，只要发热器件的热流密度不超过15W/cm²，这套结构的散热冗余量完全可以满足满负载运行的温度控制要求，将器件核心温度控制在80℃的安全阈值以内。
