铰接式吊耳连接支座结构设计

　　在工业设备的管路支撑、小型构件吊装、工装夹具的活动连接场景里，这类铰接式吊耳连接支座是非常常见的受力构件，日常做结构设计时经常会碰到需要实现两个构件间绕固定轴小幅转动、同时传递垂向或横向载荷的需求，这个构件的结构刚好适配这类使用场景。从实际用途来看，它既可以作为小型减压阀组、仪表管路的安装吊点，用来将阀组固定在支架或设备壁面上，允许管路因热胀冷缩产生的微小位移，避免硬连接带来的应力集中；也可以作为工装夹具上的铰接压块支座，配合销轴实现压头的开合动作，在手动夹具、小型气动压紧机构里都能用到。

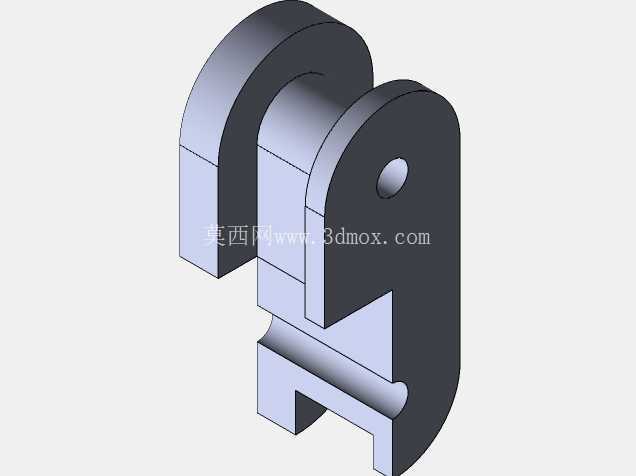

　　从功能特性上看，这个构件采用双侧立板夹装中间活动块的结构形式，两块平行的立板作为固定支撑端，每块立板上都加工有同轴的销孔，用来穿装铰接销轴，保证中间的活动连接块可以绕销轴顺畅转动；立板下端延伸出带卡槽的安装基座，卡槽结构可以卡在安装基准面的凸沿上，既可以辅助定位，也能承受部分横向剪切力，避免安装螺栓单独受剪。中间的活动连接块上端加工有销轴过孔，和两侧立板的销孔同轴度是设计时的核心管控点，下端的叉型开口结构用来连接被支撑或被吊装的构件，开口处的圆弧过渡可以减少应力集中，避免长期受载后出现开裂问题。

　　设计思路上，首先要根据实际承受的额定载荷计算立板的厚度和销孔的直径，销孔和销轴的配合一般选间隙配合，保证转动灵活的同时不会有过大的旷量，避免活动块转动时出现卡滞或冲击；立板和下端安装基座的连接处做了大圆弧过渡，没有尖锐的直角，这是因为直角位置在受载时会产生明显的应力集中，长期交变载荷下很容易从转角处萌生裂纹，圆弧过渡可以有效分散应力，提升构件的疲劳强度。安装基座上的卡槽尺寸需要和配套的安装基准匹配，卡槽的宽度要比安装凸沿的宽度大0.2到0.5毫米，方便装配时顺利卡入，同时卡槽的深度要保证卡入后基座底面和安装面完全贴合，避免出现点接触导致的安装不稳。

　　外形尺寸方面，整个构件的总高度要根据安装空间的垂向余量确定，两侧立板的外轮廓间距要小于安装位置的横向空间，避免和周边其他构件产生干涉；销孔的中心高度要保证中间活动块转动到最大角度时，不会和安装基座的上端面发生碰撞，设计时一般会预留2到3毫米的安全间隙。安装边界上，基座上的安装孔位置要和安装面上的预留螺栓孔对齐，螺栓孔的直径根据所选的安装螺栓直径确定，一般比螺栓大1毫米左右，方便装配时调整位置；穿装销轴时要在销轴两端加装开口销或者轴用挡圈，防止销轴在设备运行过程中因为振动脱出，造成连接失效。

　　实际建模的时候，要注意两侧立板销孔的同轴度公差，一般控制在0.05毫米以内，如果同轴度偏差过大，穿装销轴后会出现转动卡滞，甚至强行装配后产生内应力，降低构件的承载能力；中间活动块的两个侧面要和两侧立板的内侧面保留0.1到0.2毫米的间隙，避免因为加工误差导致活动块被夹死，无法正常转动。另外，构件的所有棱边都要做小倒角处理，去除加工产生的毛刺，既可以避免装配时划伤操作人员，也能减少棱边位置的应力集中。在表面处理方面，如果是用在普通室内环境，做发黑处理就可以满足防锈需求；如果是用在户外或者有腐蚀的环境，需要做镀锌或者喷塑处理，提升构件的耐腐蚀能力，延长使用寿命。在载荷校核的时候，要分别校核立板销孔处的挤压强度、立板根部的弯曲强度、销轴的剪切强度，还有安装螺栓的拉伸和剪切强度，确保在额定载荷下所有受力位置的安全系数都能达到设计要求，一般静载场景下安全系数取2到3，有交变载荷的场景安全系数要取到3以上，保证使用过程中的可靠性。
