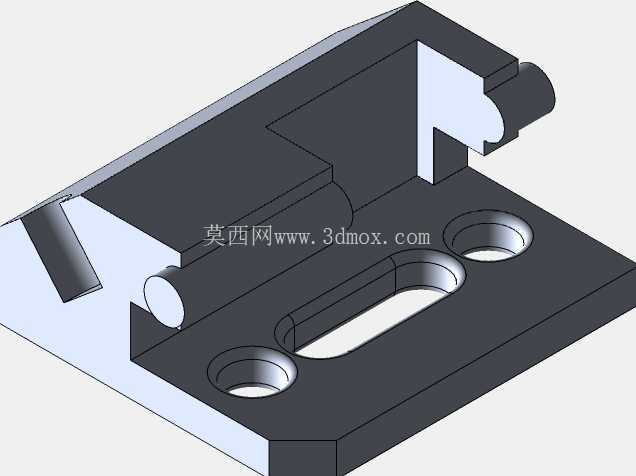

夹具块

我首先将材料更改为 1060 合金。然后我选择了前平面和草图。我选择了直线工具并创建了一条从原点向上延伸的垂直线，尺寸为 25 毫米。我向右画了一条50度角、长度为20毫米的线。我在右侧连接了一个 30mm 的水平线。一条尺寸为 20mm 的垂直向下线连接一条水平向右的尺寸为 15mm 的线。一条垂直向下的线，尺寸为15mm。创建一条向右的线并将其连接到向下 15mm 的垂直线，然后将 90mm 的线连接到原点。拉伸草图翻转方向并改变尺寸100mm。选择前面的草图，然后选择草图在右上方直线的中点创建一个直径为 20 的圆。挤出尺寸为 5mm 的圆，然后选择方向 2 并将尺寸更改为 105mm。选择顶部有角度的草图，并在底线的中点创建一个直径为 15 的圆。拉伸切割尺寸为 20mm 的圆。绘制 3D 模态顶部的草图，创建一个尺寸为 45mm 的矩形。距离模态顶部 10mm 和距左线 10mm 的尺寸。拉伸剪切选择直至曲面并选择模态底部的顶部。在顶部草图上创建两个直径为 15 顶部和底部的圆，并创建

中心线为30mm，宽度为15mm的直槽。选择尺寸，然后选择底圆的中点和直槽底圆的中点，尺寸为20mm。选择顶部圆的中点和直槽顶部圆的中点。选择顶圆和顶线的中点，并将其尺寸标注为 15 毫米。然后选择顶部圆的中点并选择右侧线和尺寸 30mm，然后单击直槽的中线和右侧线并将其尺寸设置为 30mm。挤出切割圆形和直槽并选择全部。将圆和直槽倒圆角至 2 毫米。将草图右下角的角线倒角，尺寸改为10mm。质量：546.82克体积：202525.07立方毫米表面积：33680.65平方毫米
