减压阀配套异形安装定位连接基座结构

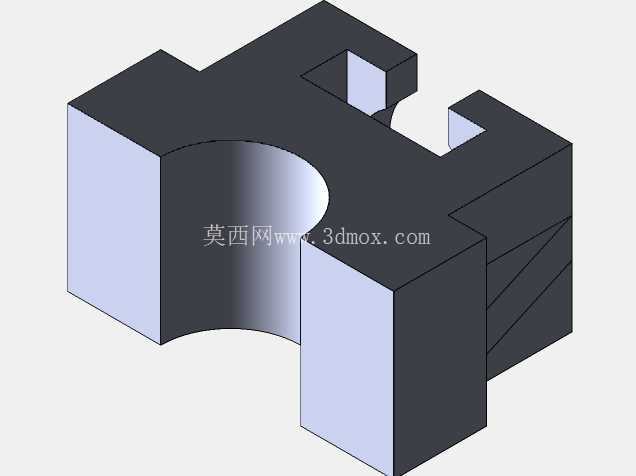

　　在工业流体管路的减压阀装配环节，这类异形结构件是阀组集成安装时常用的定位连接基座，主要承担减压阀本体与管路安装面之间的定位承载、间隙补偿以及辅助限位功能，常见于中小型气动减压回路、低压液压稳压单元的集成阀块设计场景中，也会用于实验室流体测试台架的减压阀快装工位，解决标准安装座无法适配非规则安装面的适配问题。从结构设计逻辑来看，该零件主体采用方块式基体做承载基础，中间开设的大直径半圆弧槽是核心配合面，主要用于卡合减压阀的圆柱形阀体外壳，圆弧面的加工公差需要控制在h7级别，保证和阀体配合时不会出现径向窜动，同时圆弧面的轴向长度要覆盖阀体安装段的1/2以上，避免夹持应力集中导致阀体外壳变形影响内部阀芯的动作精度。

　　基体两侧延伸出的凸台结构是安装定位耳，每个凸台上都预留了安装孔位，凸台的高度差是根据实际安装面的避让需求设计的——其中一侧凸台做了下沉缺口处理，是为了避开减压阀侧面的调压旋钮引出端，防止安装时旋钮和基座发生干涉，保证调压操作的空间余量；另一侧凸台的斜向加强筋结构，是为了抵消管路通断时产生的水锤冲击载荷，避免长期受交变应力导致凸台根部出现断裂失效。设计时首先要确认适配减压阀的阀体外径尺寸，以此确定中间圆弧槽的直径参数，再根据安装面板的孔位分布确定两侧凸台的孔位中心距，安装孔的沉头深度要匹配所选内六角螺栓的头部高度，保证螺栓锁紧后头部不高出凸台表面，避免和周边其他管路元件发生刮碰。

　　零件的整体厚度需要根据减压阀的重量做校核，针对通径6mm以下的小型减压阀，基座厚度控制在30-40mm即可满足强度要求，若适配更大通径的阀件，需要同步增加基体厚度并在圆弧槽背面增设加强筋，提升整体抗扭刚度。安装边界方面，该基座的外轮廓需要比减压阀阀体的最大外轮廓单边多出5mm以上的操作空间，方便装配时扳手伸入拧紧安装螺栓，同时基座底部和安装面板接触的平面需要做铣平处理，平面度控制在0.05mm以内，防止安装时基座倾斜导致阀体同轴度偏差，影响减压阀的出口压力稳定性。

　　这类结构件在建模时需要重点关注圆弧槽和两侧凸台的位置度公差，避免加工后出现阀体卡装不到位、安装孔对不上的问题，对于需要经常拆装的测试工位场景，还可以在圆弧槽表面镶嵌聚四氟乙烯衬垫，减少拆装时对阀体表面的划伤，同时起到一定的密封缓冲作用，避免长期使用后配合间隙变大产生松动。在实际工况中，这类基座还要考虑介质温度的影响，如果是用于高温蒸汽管路的减压阀配套，基座材质要选用耐高温的铸钢或者不锈钢，建模时还要预留热膨胀间隙，防止温度升高后圆弧槽抱紧阀体导致拆卸困难；如果是用于普通气动回路，选用常规铝合金材质做阳极氧化处理即可，既能减轻重量也能满足防锈要求。
