树莓派4B紧凑型防护外壳结构设计

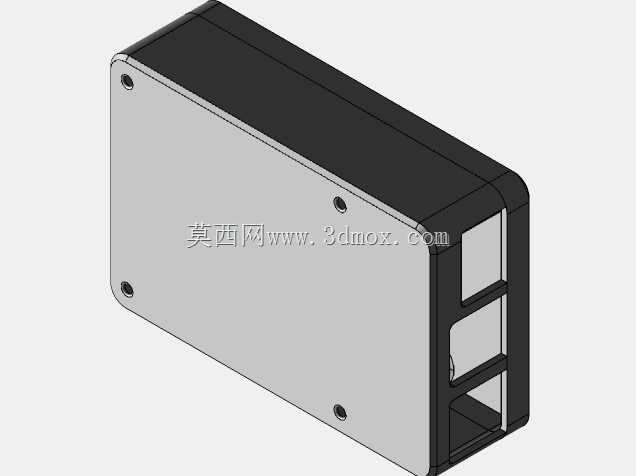

　　在嵌入式开发、小型智能终端部署场景中，开发板的裸露安装始终面临接线拉扯、灰尘堆积、意外磕碰的隐患，这款针对树莓派4B开发的防护外壳，正是围绕单板计算机的实际部署需求完成的结构设计。从实际使用场景出发，外壳采用上下扣合的分体式结构，上盖与底座通过四角的安装孔位实现螺丝锁紧，装配后整体形成封闭的防护腔体，可将开发板完全容纳在内，避免日常使用中异物触碰板载元件造成短路，同时也能减少车间、户外柜内多尘环境对板卡接插件的侵蚀。设计过程中优先匹配树莓派4B的板型轮廓，内腔预留的空间完全贴合开发板的外形尺寸，四角的定位柱与板卡自带的安装孔一一对应，装配时无需额外调整即可将板卡精准固定在底座上，避免板卡在壳体内窜动导致接口错位。

　　考虑到树莓派4B的接口布局，外壳侧端对应预留了全系列接口的开口，包括电源接口、HDMI输出接口、USB接口、以太网口以及GPIO排线引出位，所有开口的位置公差控制在合理范围内，装配后外接插头可直接插入对应接口，无需额外调整壳体位置，也不会出现插头与壳体干涉无法插到底的情况。外壳的边角采用小圆角过渡处理，既避免了锐边在装配、搬运过程中划伤操作人员，也能在紧凑安装空间内减少与周边线缆、构件的刮蹭。壳体壁厚经过受力校核，在满足日常防护强度要求的前提下尽可能控制整体厚度，避免外壳占用过多安装空间，适配嵌入式终端、小型工控柜、桌面开发场景的紧凑安装需求。

　　上下盖的扣合位置设计了定位止口，装配时止口可先完成预定位，再锁紧四角螺丝，既提升了装配效率，也能保证合模后壳体的接缝均匀，减少缝隙进尘的可能。外壳表面采用平整的哑光面设计，没有多余的凸起结构，既可以直接平放于桌面使用，也可通过外壳四角的安装孔固定在安装板、设备内壁上，适配多种安装方式。针对树莓派4B的散热需求，壳体侧端的接口开口同时兼顾了通风散热的作用，空气可通过接口缝隙在腔体内形成微弱对流，带走板卡工作时产生的热量，日常低负载运行场景下无需额外加装散热风扇即可满足温度要求，若需高负载长时间运行，也可在上盖对应主控芯片的位置预留改装空间，加装散热片或小型风扇。

　　从结构可靠性角度看，外壳的受力薄弱位置做了局部加厚处理，比如螺丝柱位置、接口开口边缘，避免多次拆装螺丝后出现柱体断裂，或是插拔插头时造成开口边缘开裂。整体外形为规整的长方体结构，没有复杂的曲面造型，既适合采用注塑工艺批量生产，也方便3D打印快速打样验证，个人开发者可直接打印后用于自己的项目开发，批量生产场景下也能快速开模落地。在实际项目部署中，这类外壳可以有效提升开发板部署的整洁度，避免裸露板卡带来的安全隐患，同时规整的外形也更方便集成到各类小型智能设备中，比如小型网关、数据采集终端、桌面智能助手等产品的原型开发阶段，可直接使用该外壳完成初步的产品形态验证，减少原型制作的结构设计工作量。
