2.54间距70x90双面通用原型板设计

　　在电子样机试制、实验室电路验证、小批量功能模块搭建的场景里，通用原型板是结构与硬件工程师接触频率极高的基础载体，不同于定制PCB需要走完制版、蚀刻、沉铜等全流程，这类标准化孔阵的原型板可以直接完成直插元器件的焊接、飞线连接，快速完成功能验证，省去打样等待周期，尤其适合研发阶段的多轮方案迭代。

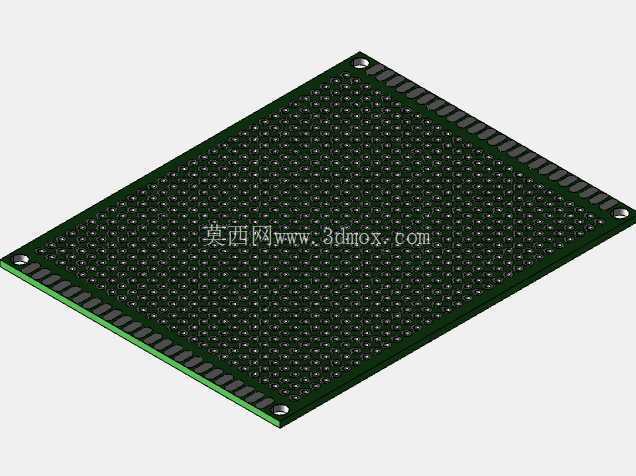

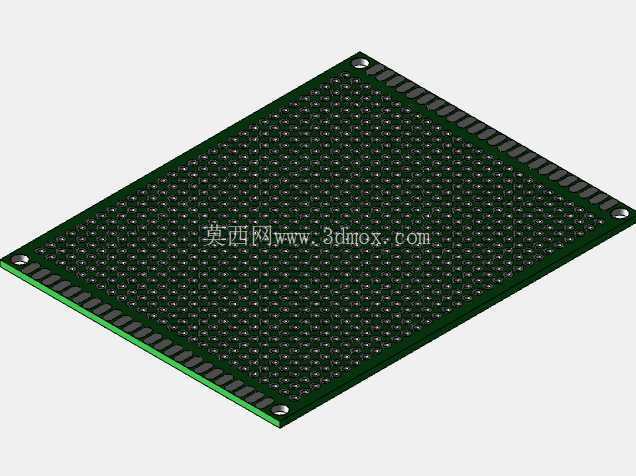

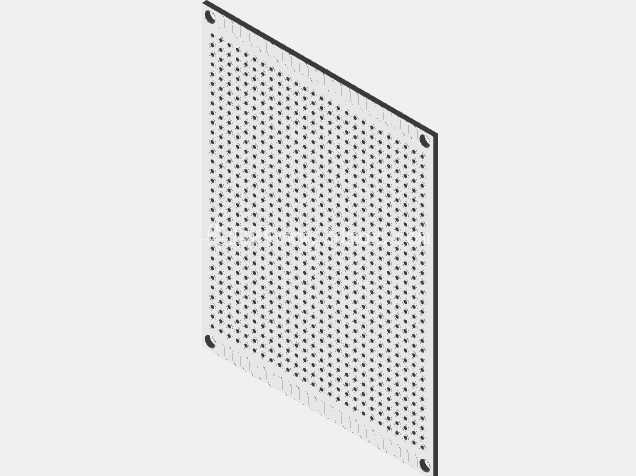

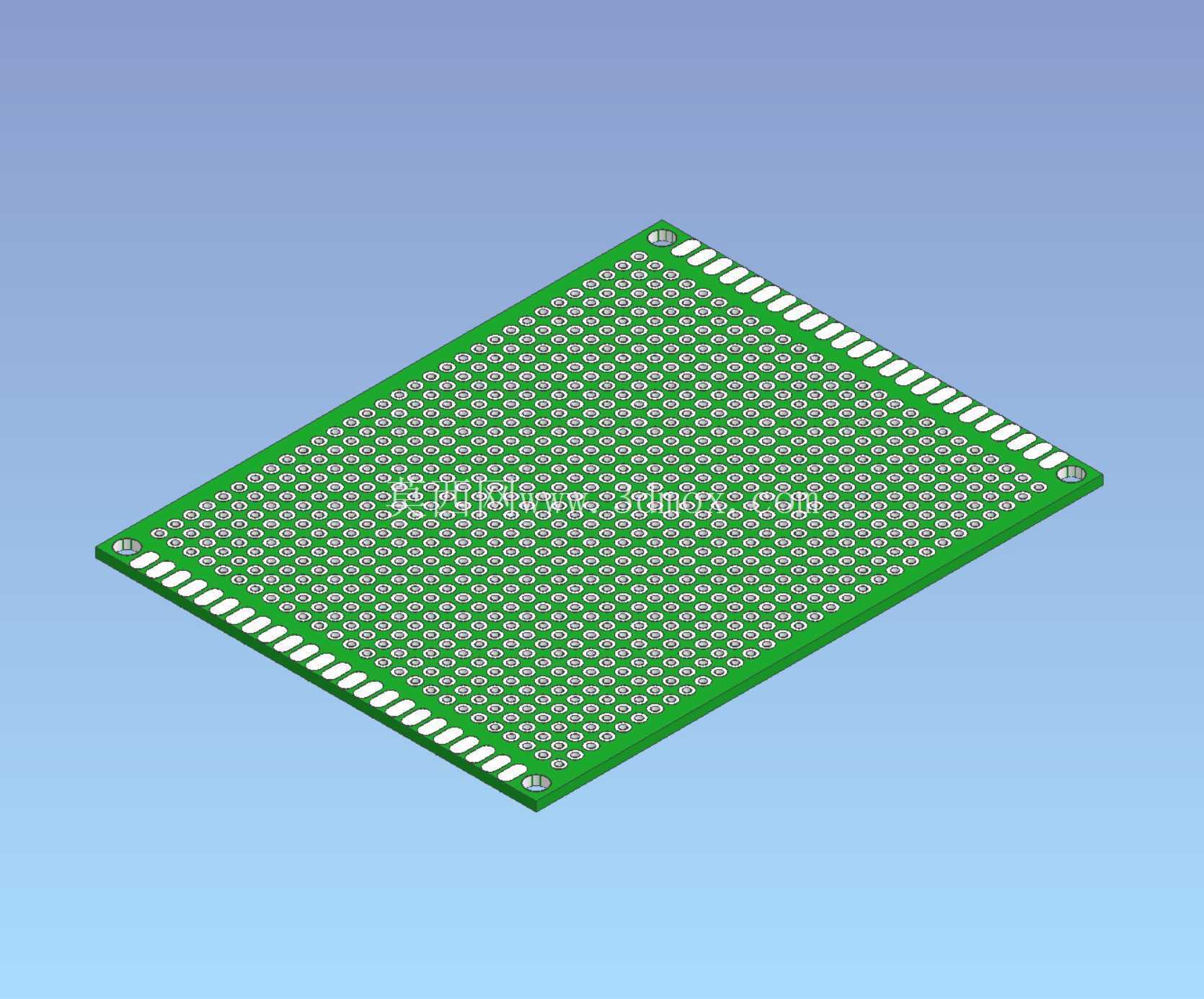

　　这款原型板采用70mm×90mm的矩形外形，整体厚度控制在1.5mm左右，板体边缘做了轻微的倒角处理，避免拿取、安装过程中板边毛刺划伤操作人员，也能减少板角磕碰导致的基材分层问题。板上采用26×31的规整孔阵排布，所有孔位严格遵循2.54mm的标准孔距，这个间距是行业内直插元器件、排针排母、杜邦线的通用适配尺寸，不管是常见的0.25W直插电阻、瓷片电容、DIP封装的芯片，还是接线端子、按键开关，都能直接找到对应孔位完成固定，不需要额外打孔修正。

　　孔位设计上区分了两类孔径，功能孔直径约1mm，刚好适配直插元器件的引脚直径，插装后引脚与孔壁的间隙控制在合理范围，既不会因为间隙过大导致焊接时焊锡渗漏到板背面，也不会因为间隙过小造成元器件插装困难、引脚弯折变形；四个角位置预留了直径3.2mm的安装孔，这个尺寸适配M3规格的螺丝、铜柱，可以直接将板卡固定在仪器壳体内部、设备安装支架或者实验台架上，安装孔周边做了环形焊盘加固，避免多次拆装螺丝时造成孔位周边基材开裂、铜箔脱落。

　　板体采用绿色阻焊层设计，这是电子行业内最常用的阻焊配色，长时间观察焊接点位时视觉疲劳度更低，阻焊层覆盖了除焊盘、孔位之外的所有基材区域，能有效隔绝外界潮气、灰尘对板体铜箔的腐蚀，也能防止焊接过程中相邻焊盘之间出现焊锡搭桥导致的短路问题。双面孔位的设计让板卡正反两面都可以完成元器件焊接与走线，对于引脚数量较多的功能模块，可以在板的两面分别布置不同功能的元器件，充分利用板体的安装空间，减少外接飞线的数量，提升样机的整洁度与可靠性。

　　从实际使用的角度看，这类原型板的适配场景覆盖了学生课程设计、企业研发部门的功能验证、小型设备的控制板临时搭建、老旧设备的电路板替换维修等多个领域。在做设备改造时，遇到原有定制电路板损坏且无备件的情况，可以用这类通用板快速搭出替代电路，恢复设备运行，不需要等待漫长的定制板打样周期；在实验室做新功能验证时，工程师可以随时调整元器件位置、修改接线走向，不需要重新制版，大幅压缩研发验证的时间成本。

　　设计这类通用板时，核心的考量点是孔位的位置精度，如果孔距偏差超过0.1mm，就会出现排针无法整排插入、多引脚芯片插装错位的问题，所以建模时需要严格约束每个孔位的坐标公差，保证所有孔位的中心距误差控制在行业允许的范围内；其次是安装孔的位置，四个安装孔的中心到板边的距离保持一致，保证板卡安装后受力均匀，不会出现某一侧翘起的情况；另外板体的厚度选择也经过实际验证，1.5mm的厚度既保证了板体的结构强度，在常规插拔元器件时不会出现明显的弯折变形，也不会因为板体过厚导致元器件引脚穿过板后露出长度不足，影响焊接可靠性。

　　在三维建模过程中，需要准确还原每个孔位的位置、焊盘的凸起厚度、阻焊层的分层结构，这样在做整机装配模拟时，可以提前检查板卡与周边结构件的干涉情况，确认安装铜柱的高度是否合适、板上焊接的 tall 元器件是否会碰到设备外壳、接插件的位置是否与外壳开孔对齐，避免实际加工组装时才发现结构干涉，反复修改结构件造成成本浪费。同时准确的板卡模型也能用于生成安装指导文档，让装配人员清晰了解板卡的固定方式、元器件的避让区域，提升装配效率。
