1.69寸ST7789V2彩色TFT显示模块结构

　　在嵌入式开发、小型智能设备的人机交互环节，显示模块的选型往往直接决定了终端产品的交互体验与结构适配难度，这款1.69英寸的彩色TFT显示模块，就是针对小尺寸设备交互需求设计的成熟方案。从实际落地的应用场景来看，这类小尺寸彩屏常被用在手持检测仪器、小型工控操作面板、桌面级创客设备、智能小家电的状态显示区域，替代传统的段码屏与单色OLED屏，在有限的安装空间内实现彩色图形、文字、状态标识的清晰呈现，不需要额外搭配复杂的背光驱动电路，就能满足多数低功耗便携设备的显示需求。

　　从功能特性上看，这款模块采用ST7789V2作为主控驱动芯片，通过SPI接口与主控单元通信，仅需要少量引脚就能完成显示数据的传输，相比并行接口的显示屏，能大幅减少对主控IO口的占用，对于引脚资源紧张的小型单片机系统十分友好。屏幕本身为IPS材质，可视角度相比普通TN屏有明显提升，在不同角度观察设备时，不会出现明显的色彩偏移、画面发暗的问题，240×280的分辨率在1.69英寸的尺寸下，像素密度足够支撑常规的图标、小字、简单曲线的显示，不会出现明显的颗粒感，完全能满足设备状态提示、参数数值显示、简单交互菜单的渲染需求。

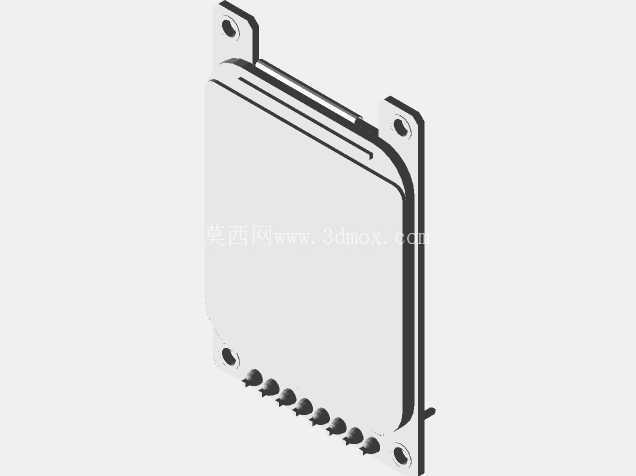

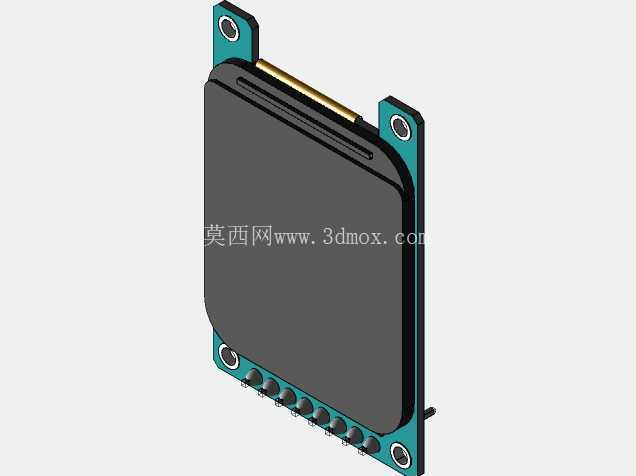

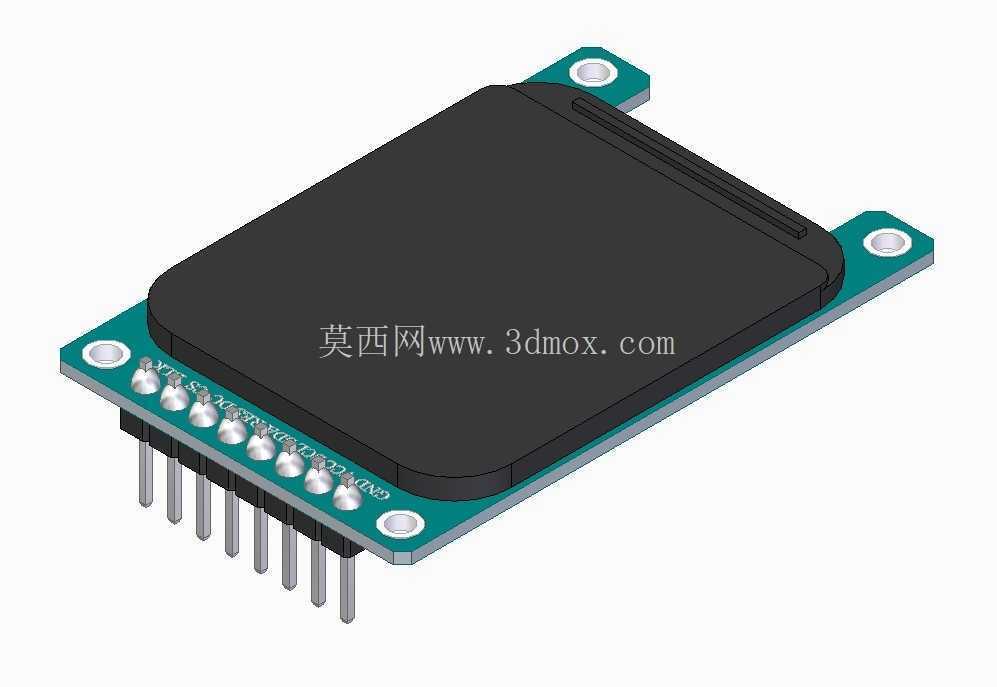

　　做结构设计时，首先要关注模块的安装边界与外形尺寸，这款模块采用PCB载板加排针直插的设计，载板两侧预留了固定安装孔，安装时可以通过铜柱直接将模块固定在设备内部的安装柱上，不需要额外设计复杂的固定卡扣，排针采用直插式设计，既可以直接插在主控板的对应排母上，也可以通过排线进行飞线连接，适配不同的内部走线布局。屏幕的有效显示区域居中布置在载板上方，设计设备面板的开窗时，需要严格匹配显示区域的尺寸，同时预留0.2-0.3mm的装配间隙，避免面板边框压到显示区域造成屏幕损坏，载板下方的排针引脚长度需要提前核算，确保插装后排针不会与下方的其他元器件产生干涉，若设备内部空间高度有限，也可以将排针换成卧贴式的连接座，进一步压缩整体的安装高度。

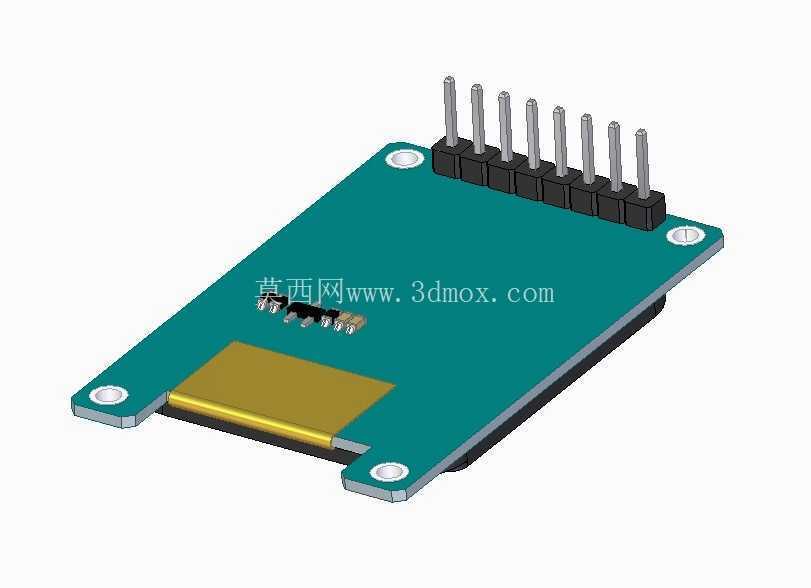

　　从设计思路上拆解这款模块，能看到成熟商用显示模组的设计逻辑：将驱动电路、背光电路、屏幕本体全部集成在一块小型载板上，用户不需要单独处理屏幕FPC的焊接、驱动外围电路的布线，只需要提供对应的电源与通信引脚，就能快速点亮屏幕，大幅降低了终端产品的开发周期。载板上的引脚排布经过优化，电源、地、通信引脚依次排列，布线时可以减少信号走线的交叉，降低SPI通信的干扰风险，背光部分采用集成式的LED背光，不需要用户额外搭配背光驱动电阻，直接通过主控IO口就能控制背光的亮灭与亮度调节，简化了外围电路的设计工作量。

　　在实际选型适配时，还要注意模块的厚度方向尺寸，屏幕本体加上载板、排针的总厚度，需要和设备外壳的内部深度做匹配，避免出现外壳合盖时挤压屏幕的问题。如果是用在经常有振动的工业类设备上，除了两侧的螺丝固定之外，还可以在屏幕背面与安装面之间增加薄的EVA泡棉胶层，既可以起到缓冲减振的作用，也能避免屏幕背面与其他金属部件接触造成短路。屏幕表面没有覆盖额外的保护盖板，如果设备的使用环境存在摩擦、磕碰的风险，可以在面板开窗位置加装透明的亚克力或者钢化玻璃保护片，保护片与屏幕表面之间预留微小间隙，避免长期摩擦刮花屏幕表面的偏光片。

　　对于三维建模从业者来说，复刻这类模块的三维模型时，除了准确还原外形尺寸、安装孔位、排针位置之外，还要注意屏幕显示区域与载板的高度差、排针的引脚间距这些细节尺寸，这些参数直接影响到后续整体设备装配时的干涉检查结果，不能只做外观的大致还原。尤其是载板上的元器件高度，虽然多数小电容电阻的高度不超过1mm，但如果设备内部空间十分紧凑，这些微小的高度差也可能造成装配干涉，建模时需要按照实际的元器件尺寸做还原，才能保证后续结构验证的准确性。这类集成式显示模块的出现，本质上是为了降低中小开发者的硬件开发门槛，把原本需要复杂调试的显示部分做成标准化的模块，结构设计时只需要做好安装位、开窗、走线的适配，就能快速完成人机交互部分的结构设计，把更多精力放在核心功能的结构优化上。
