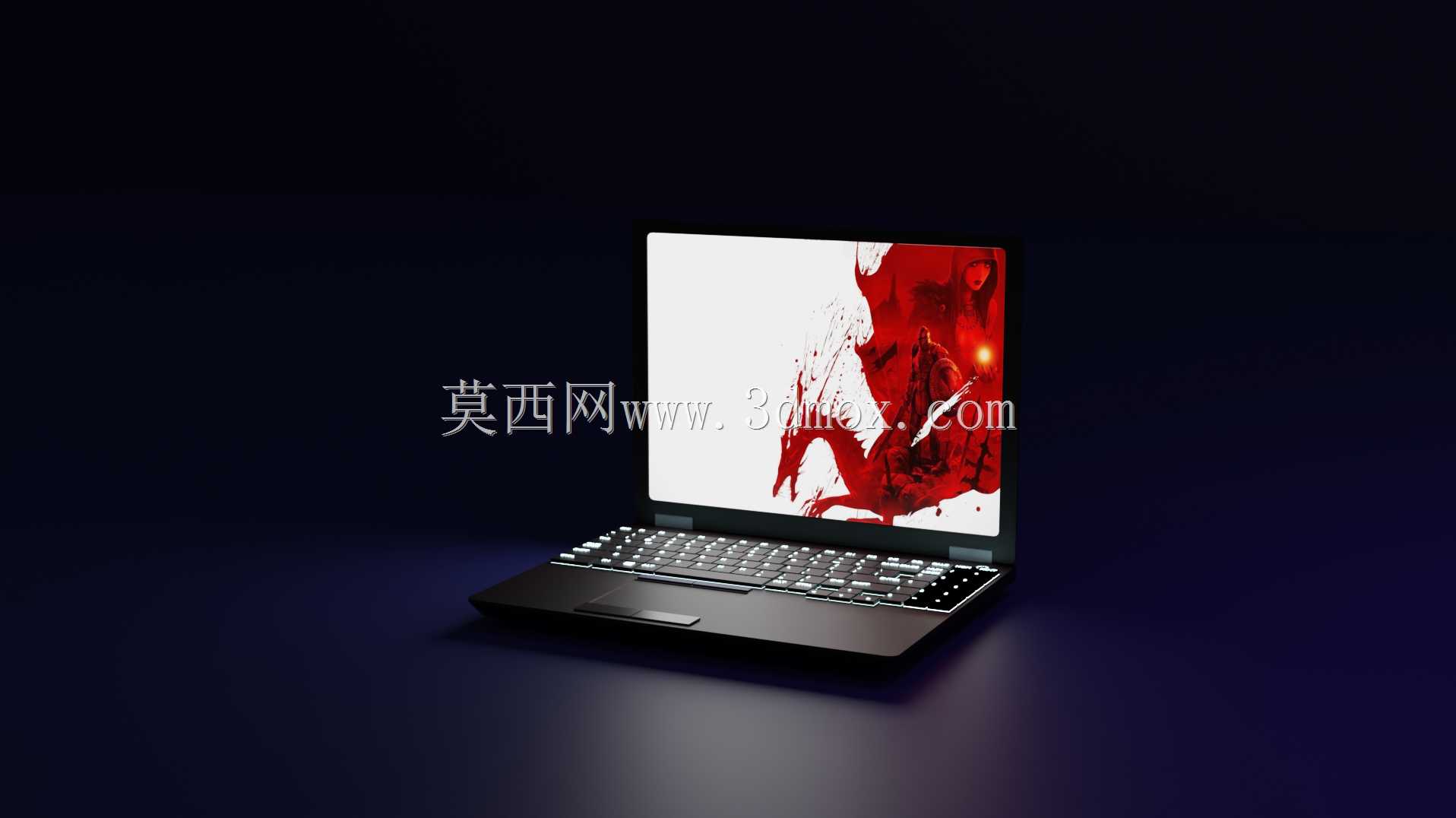

戴尔Latitude E5570商用笔记本外观结构建模

　　本次建模的商用笔记本，面向企业日常办公、外勤业务处理、工业现场简易数据录入等场景打造，这类设备在制造业车间工位数据填报、外勤运维记录、商务会议演示等场景中有着极高的使用频次，不同于消费级笔记本侧重娱乐属性的设计逻辑，商用本的结构设计需要平衡便携性、接口扩展性、键盘输入手感与整机抗造性，建模过程中需要逐一还原这些核心设计点。从实际使用需求出发，这类15.6英寸级别的商用本，整机开合角度需要满足180度平铺的使用需求，方便在会议桌两侧共享屏幕内容，因此转轴部分的结构预留了足够的转动阻尼与行程空间，避免开合过程中出现壳体干涉。

　　A面采用哑光磨砂质感的壳体设计，建模时还原了表面细微的颗粒质感，避免光滑表面容易残留指纹、在工业现场使用容易被尖锐物件刮花的问题，A面边缘做了小弧度的R角过渡，没有尖锐的棱角，既提升手持搬运时的握持舒适度，也能降低跌落时边角应力集中导致的壳体碎裂风险。C面的键盘区域采用全尺寸布局，包含独立的数字小键盘区域，方便财务、生产统计类岗位快速录入数字数据，每个按键的键程预留了1.8mm左右的下沉空间，键帽表面做了贴合指腹的微弧凹陷，长时间输入不易产生疲劳感；触控板位于键盘下方居中位置，面积适配Windows系统的多指手势操作，左右按键与触控板一体化设计，减少缝隙进灰的可能，适配工业现场多尘的使用环境。

　　接口布局分布在机身左右两侧，左侧预留了电源接口、高速数据传输接口、视频输出接口，右侧布置了多组USB接口、音频接口与安全锁孔，建模时每个接口的内凹深度、接口周边的壳体避让空间都按照实际装配公差做了预留，避免外接设备插头时出现与壳体干涉的情况。机身底部设计了多组橡胶防滑脚垫，垫高机身保证底部进风空间，辅助内部散热风道的空气流通，同时脚垫的高度也预留了足够的缓冲空间，放置在硬质工作台面时不会因为底部摩擦刮花壳体，电池模块采用内置式布局，底部盖板预留了快拆结构的卡位，方便后期升级存储、内存部件时快速拆卸，不需要完全拆解整机。

　　屏幕部分采用窄边框设计，屏幕上方预留了摄像头与麦克风的开孔位置，屏幕B面的边框采用微凸的缓冲胶条设计，合盖时胶条先接触C面键盘区域，避免屏幕直接与键帽摩擦产生刮痕，同时缓冲日常携带过程中的挤压冲击力。整机的厚度控制在20mm左右，重量控制在2kg上下，兼顾外勤携带的便携性与大尺寸屏幕的视觉体验，建模过程中所有壳体的分模线都按照实际量产的注塑工艺要求做了预留，分模线位置避开了用户日常经常接触的区域，提升握持手感，壳体之间的配合间隙控制在0.2mm以内，既保证装配公差的容错空间，也避免缝隙过大进灰影响内部元器件寿命。从结构设计的逻辑来看，这类商用笔记本的内部框架采用镁合金支撑骨架，建模时还原了骨架的支撑点位，对应主板、硬盘、电池的固定柱位置都做了准确的位置还原，保证内部元器件安装时的定位精度，避免日常携带晃动导致的元器件松动。散热模组的位置位于机身左侧出风口位置，建模时预留了散热鳍片与风扇的安装空间，风道走向避开了键盘常用的WASD与数字小键盘区域，避免高负载使用时键盘区域温度过高影响输入体验。
