英伟达Jetson TX1嵌入式开发板结构设计

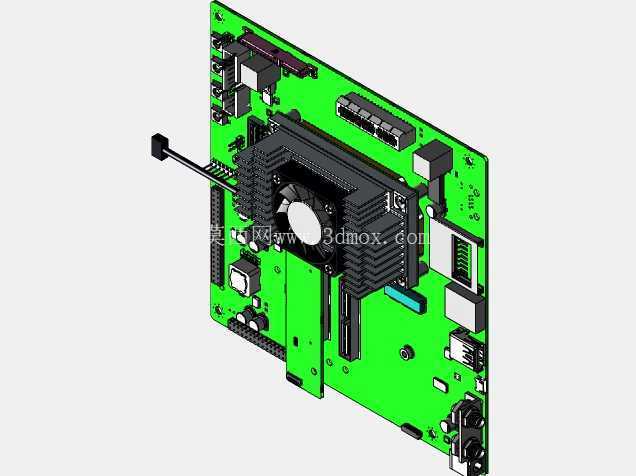

　　在边缘计算硬件的结构设计工作中，嵌入式开发载板的三维建模需要兼顾多模块堆叠的空间兼容性、散热路径规划以及外设接口的安装冗余，本次针对Jetson TX1开发套件的结构还原，覆盖了核心算力模块、载板基板、散热组件以及外接接口的全部装配细节。从实际应用场景来看，这类开发板主要部署在智能视觉终端、移动机器人边缘计算节点、工业现场数据采集网关这类对设备体积、功耗有严格限制的场景，结构设计阶段需要充分考虑不同部署环境下的安装适配性，比如工业柜内安装时的固定孔位匹配、车载部署时的抗振动结构强化、密闭设备舱内的散热风道预留，这些实际使用需求都要在三维建模阶段提前完成尺寸边界的校核。

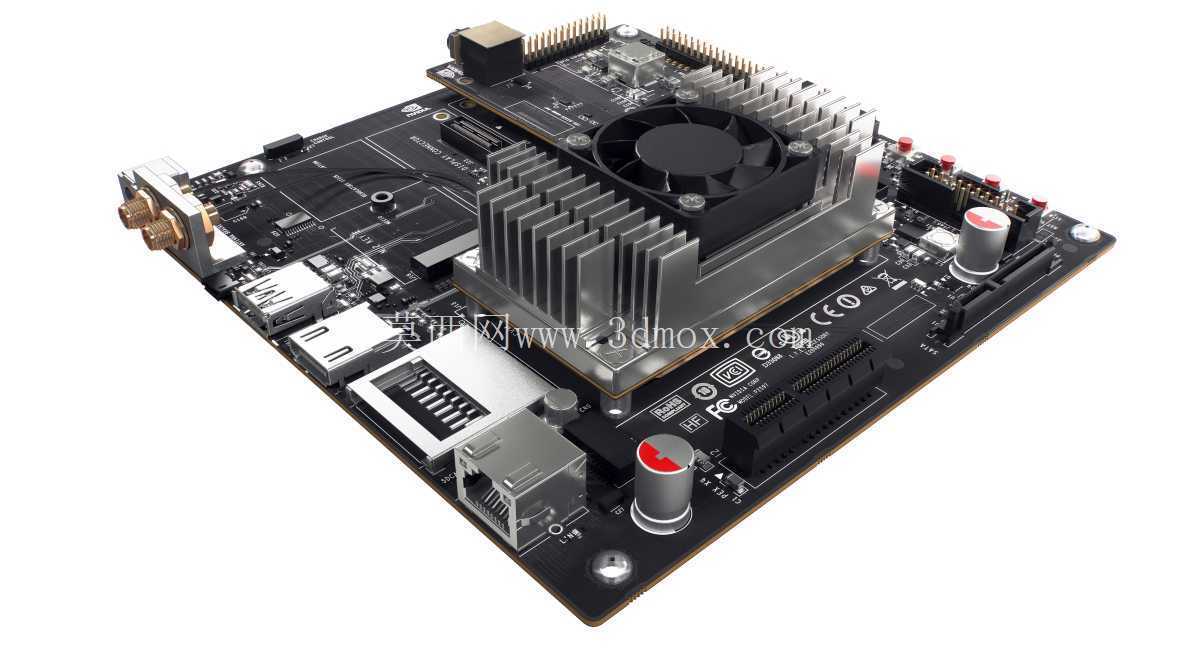

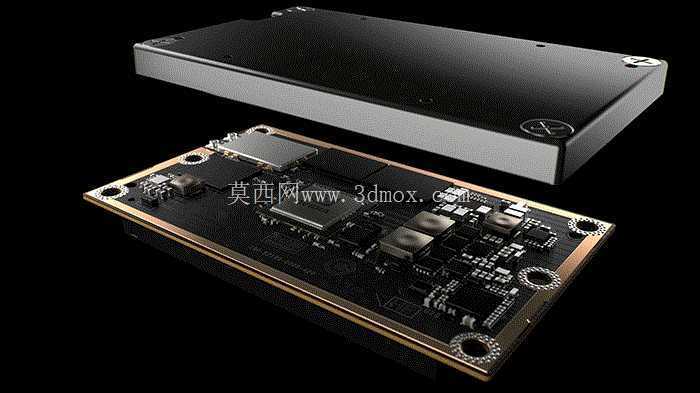

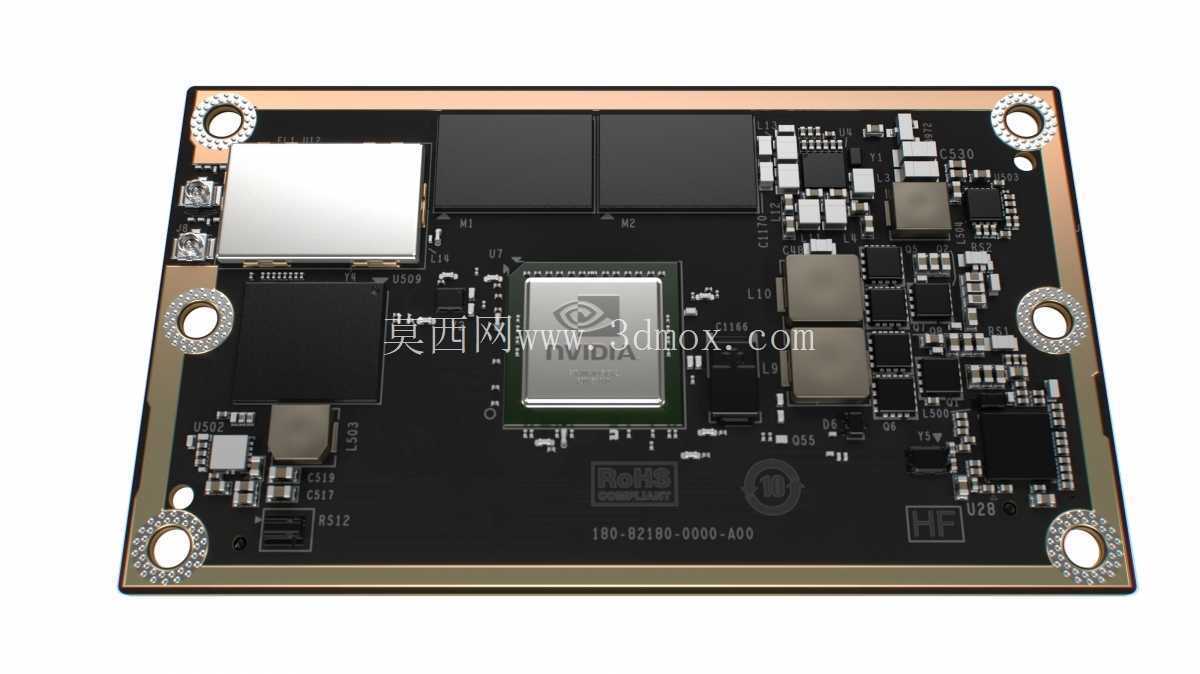

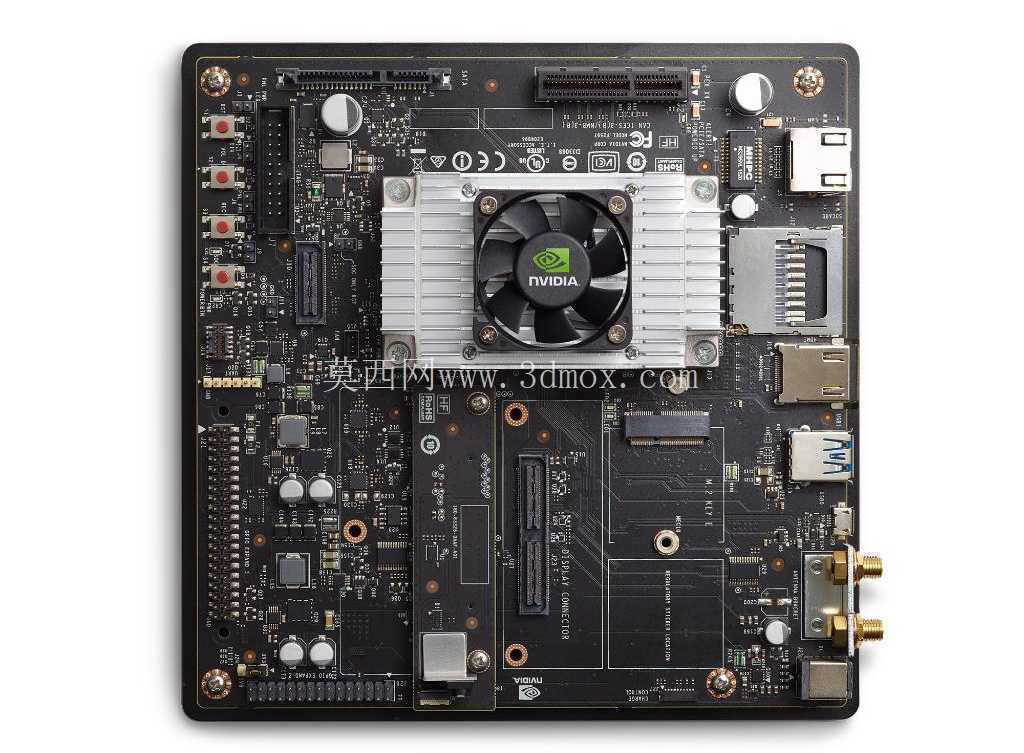

　　从功能模块的结构拆分来看，整个开发板分为三层核心结构：最底层是承载所有外设电路与接口的PCB载板，建模时还原了载板边缘的固定孔位分布，四个角的安装孔采用标准M2.5螺丝规格，孔位周边预留了2mm的绝缘避让区，避免螺丝装配时与表层电路产生接触短路；载板上集成的以太网接口、USB接口、HDMI接口、摄像头模块接口都严格按照实物的接口凸台高度建模，接口端面与载板边缘的距离控制在1.2mm，刚好匹配标准机箱挡板的开口公差，不会出现接口凹陷或者外凸过多导致的插头无法完全插入的问题。中间层是Jetson TX1核心算力模块，模块通过板对板连接器与底层载板贴合，建模时还原了连接器的插针高度与定位卡扣结构，核心模块的边缘与载板上周边电容、电阻元件的避让间隙控制在0.8mm，既保证了模块装配时的定位精度，也避免了元件挤压导致的焊接点脱落问题。最上层是主动散热组件，包含铝制挤型散热鳍片与轴流风扇，散热鳍片的底座完全覆盖核心模块的主芯片表面，鳍片的齿片方向顺着载板的长度方向布置，配合风扇的风向形成贯穿式风道，建模时还原了风扇的供电走线槽位，走线沿着鳍片侧边的卡扣固定，避免走线卷入风扇扇叶。

　　设计思路上，整个结构的建模优先保证装配公差的合理性，所有接插件的配合间隙都按照电子硬件结构设计的通用公差设置，插拔类接口的单边间隙留0.15mm，螺丝固定孔的单边间隙留0.1mm，散热组件与核心芯片之间预留0.2mm的导热介质填充空间，既不会因为间隙过大导致导热效率下降，也不会因为间隙过小导致装配时压碎芯片。安装边界方面，整个开发板的外形尺寸严格参照实物还原，长度170mm、宽度170mm，整体堆叠高度（从载板底面到风扇顶面）为42mm，载板背面的元件最高凸起高度为2.3mm，在嵌入式机箱内安装时，载板下方需要预留至少3mm的走线空间，上方散热区域需要预留至少10mm的风道空间，才能保证长时间高负载运行时的散热效率。载板上的电容、接插件等凸起元件的高度都逐一做了还原，比如板载的音频接口、电源接口的凸台高度为8.5mm，比散热鳍片的最高高度低12mm，不会干涉散热组件的安装，也不会影响上层结构的布置。

　　在实际的设备选型与二次开发过程中，这个三维模型可以直接用于嵌入式设备的机箱结构适配，工程师可以直接提取模型上的安装孔位、接口位置、整体轮廓尺寸来设计定制化的设备外壳，不需要再对实物进行逆向测绘；也可以用于散热仿真分析，通过模型里的散热鳍片结构、风道走向来模拟不同环境温度下的芯片工作温度，优化散热方案；还可以用于教学演示，帮助嵌入式硬件方向的从业者理解这类边缘计算开发板的模块堆叠逻辑与结构设计要点。建模过程中对所有易干涉的位置都做了装配校验，比如核心模块与载板元件的间隙、风扇与周边电容的距离、接口与挡板的匹配度，都按照实际生产装配的要求做了公差调整，模型的结构细节完全匹配实物的装配关系，不存在结构干涉或者安装错位的问题。
