A型直角HDMI插座SMT接口结构

　　这款A型直角HDMI插座主要面向板卡端高清信号传输场景设计，在消费类电子、工业控制板卡、嵌入式显示设备中应用广泛，作为板端母座承担高清音视频信号的稳定接驳功能，适配标准A型HDMI公头插入，实现设备间的高速信号传输。产品采用直角弯折结构设计，能够适配板卡侧边出线的安装需求，相比直插式接口可大幅降低整机内部的垂直空间占用，尤其适合薄型化设备、紧凑机箱内部的布线布局，避免线缆弯折半径不足导致的信号衰减或接口物理损坏。

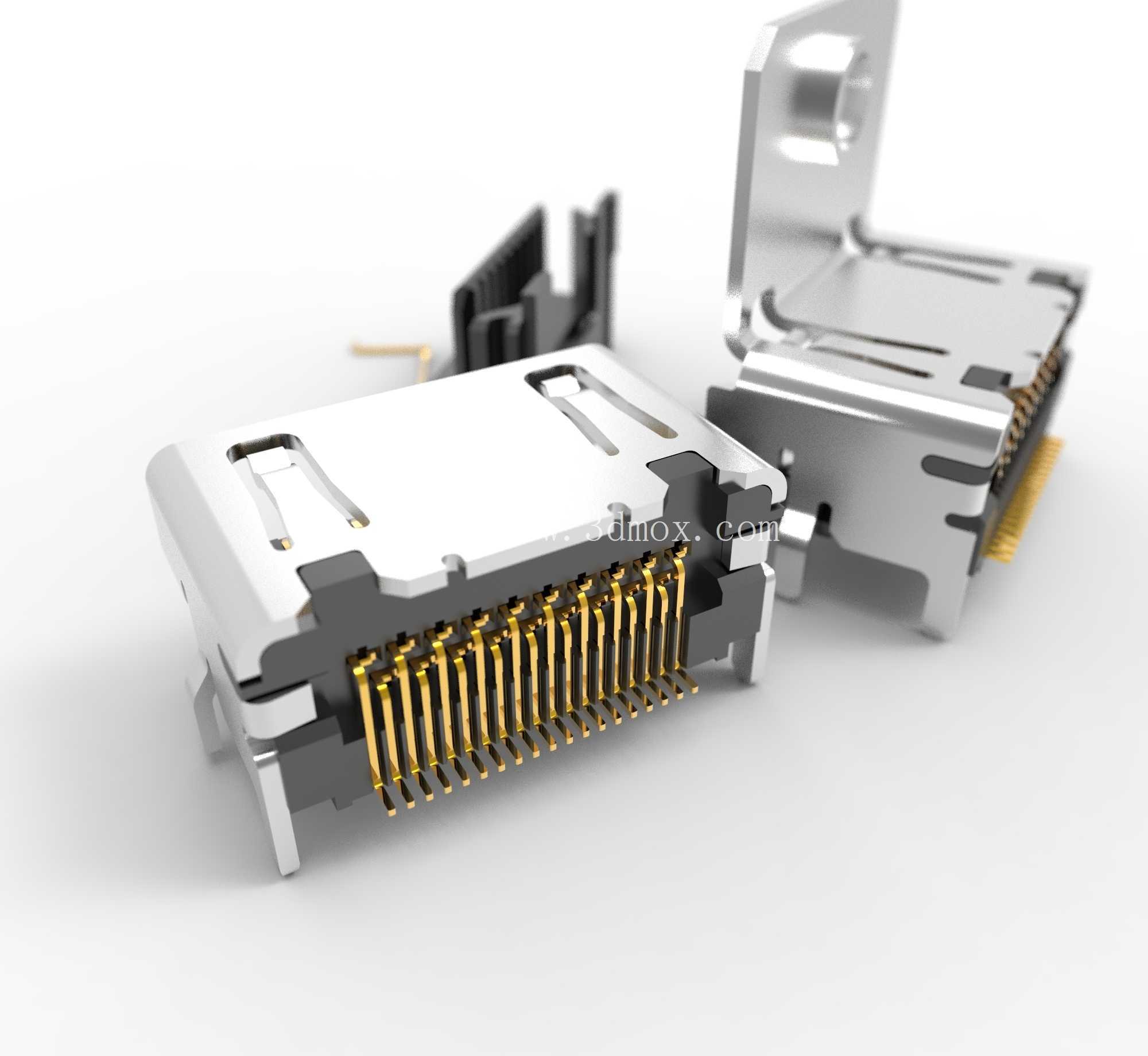

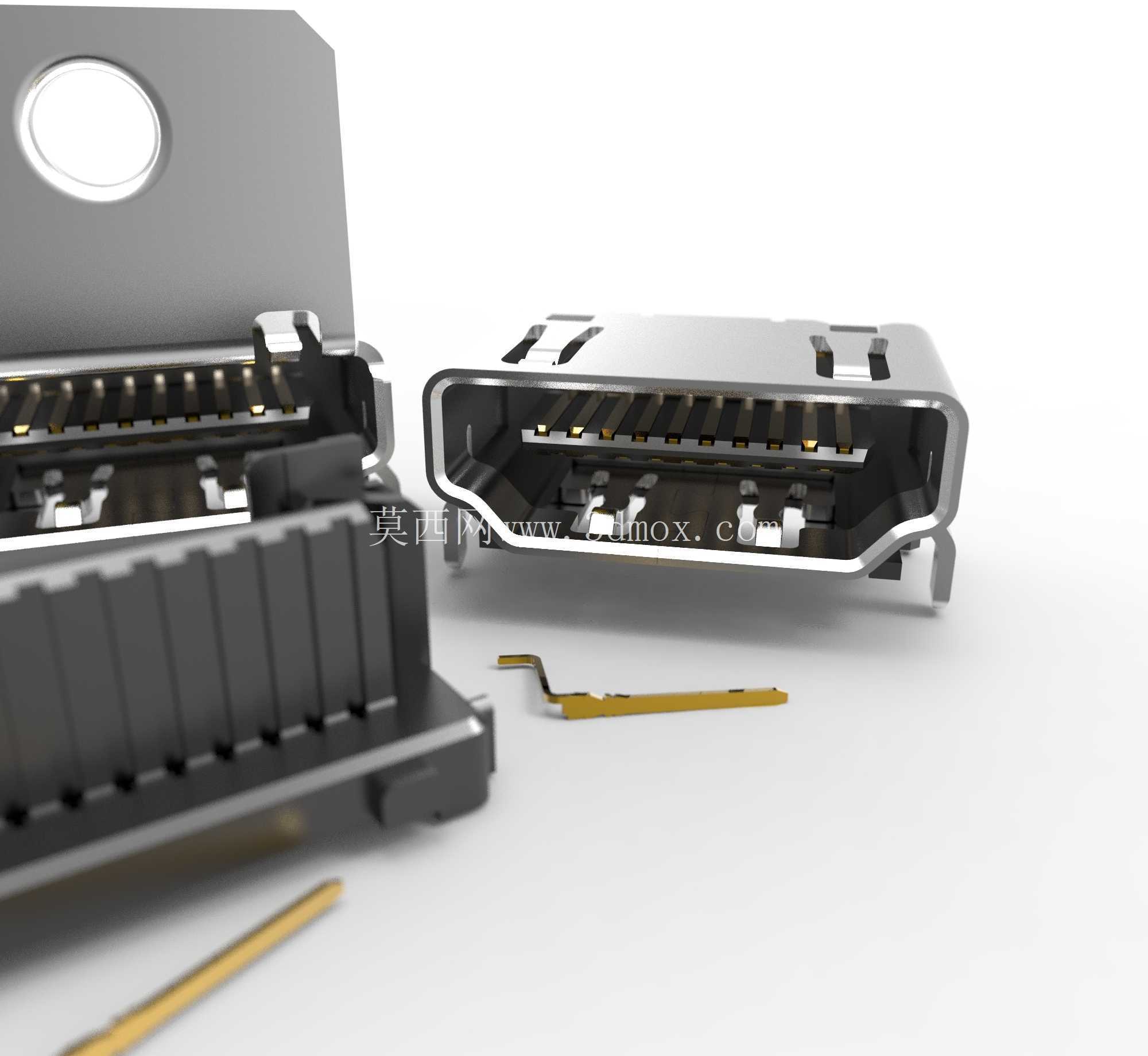

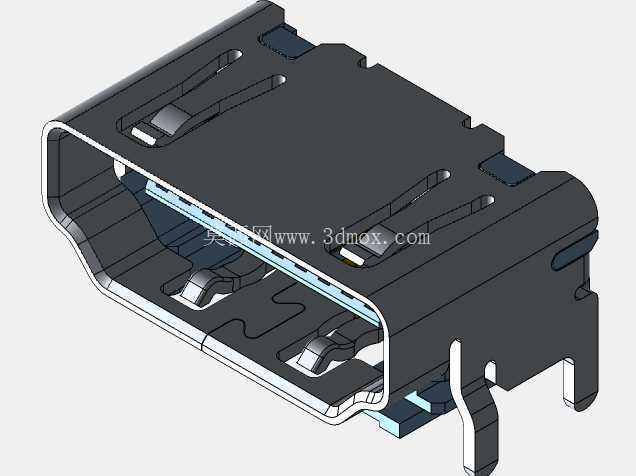

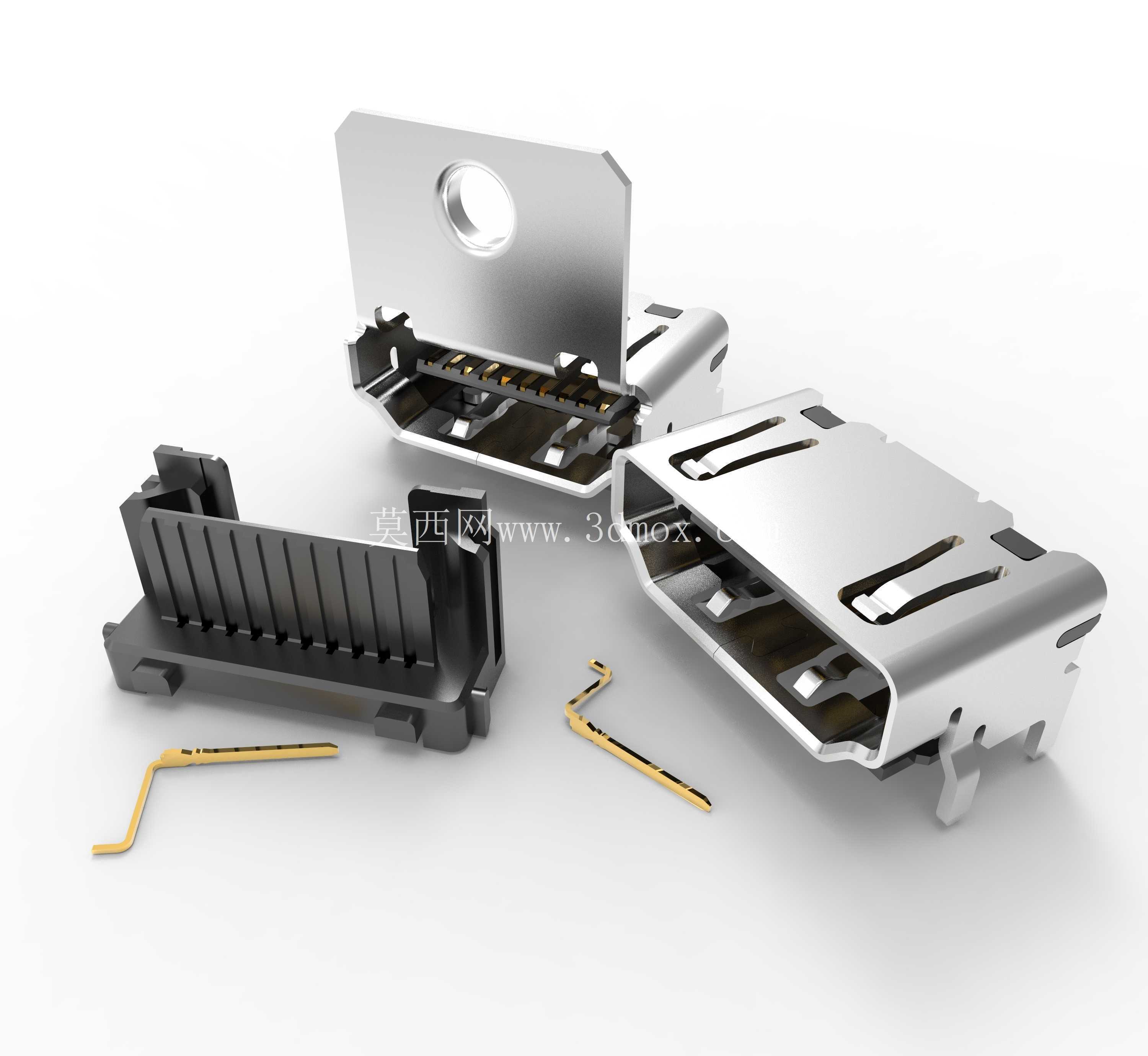

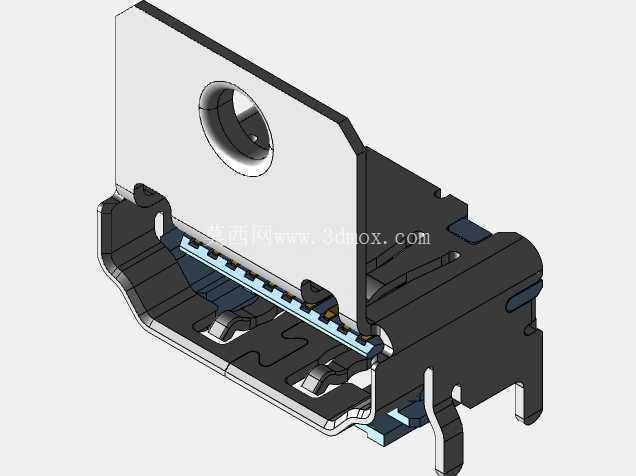

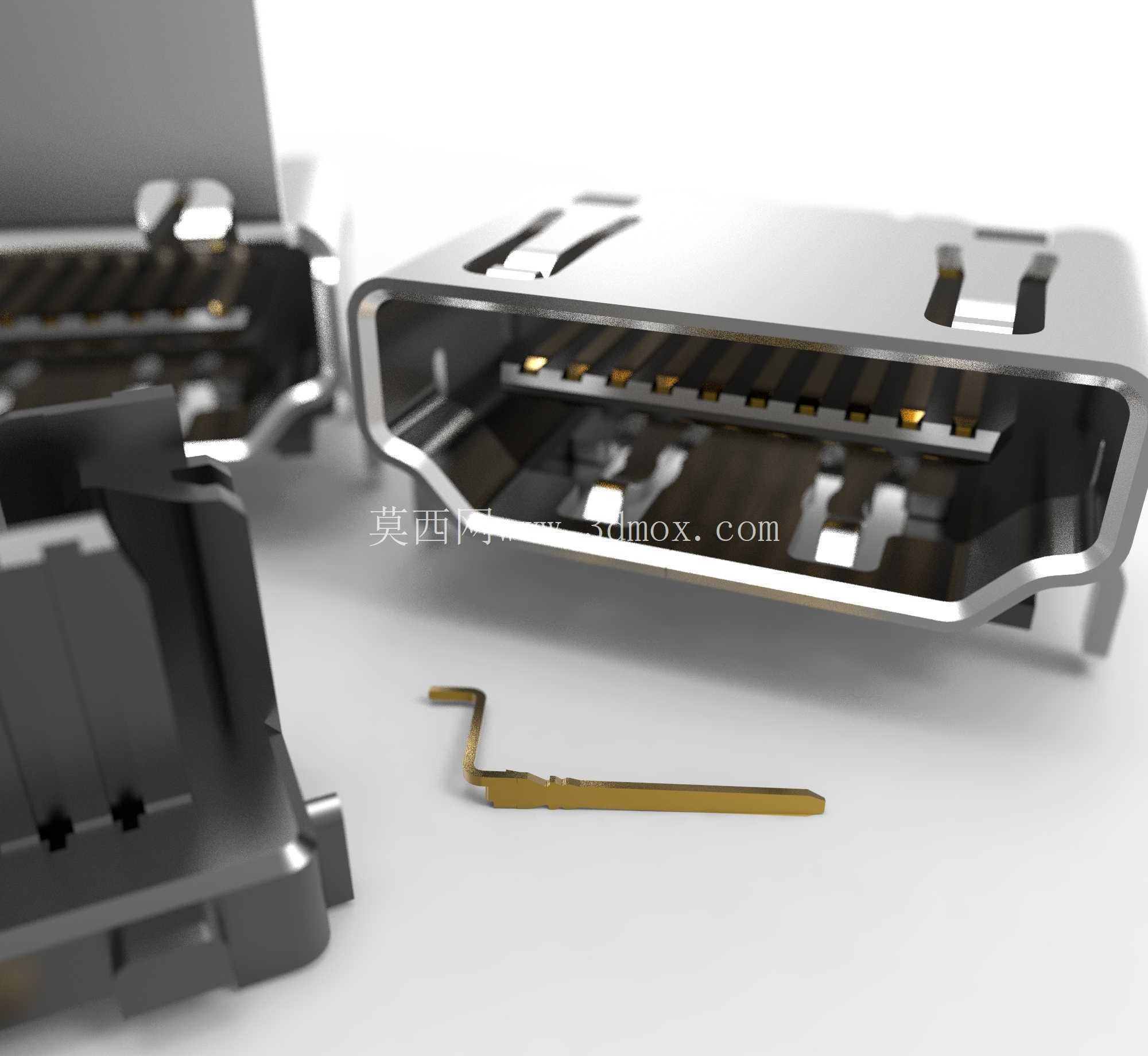

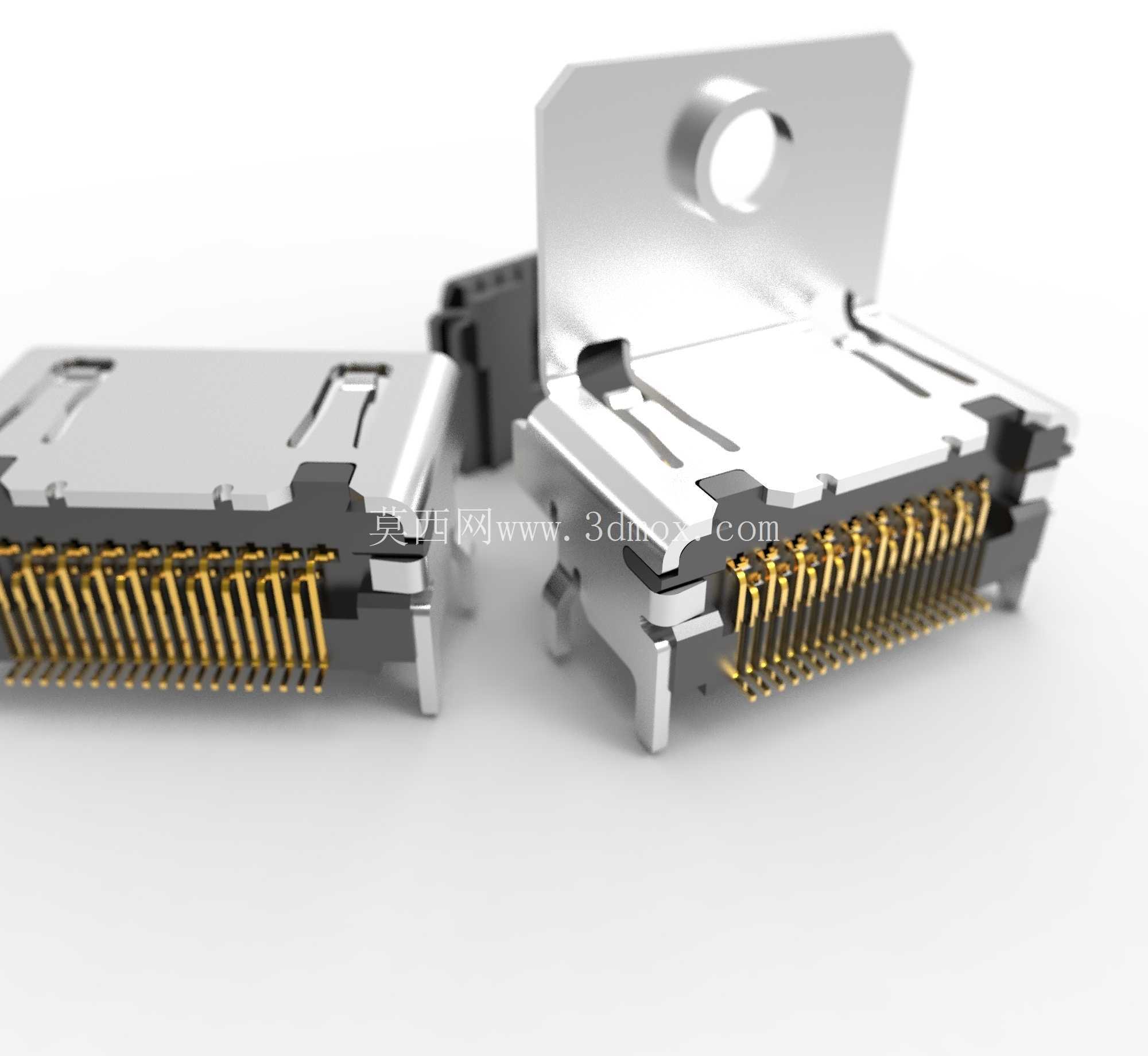

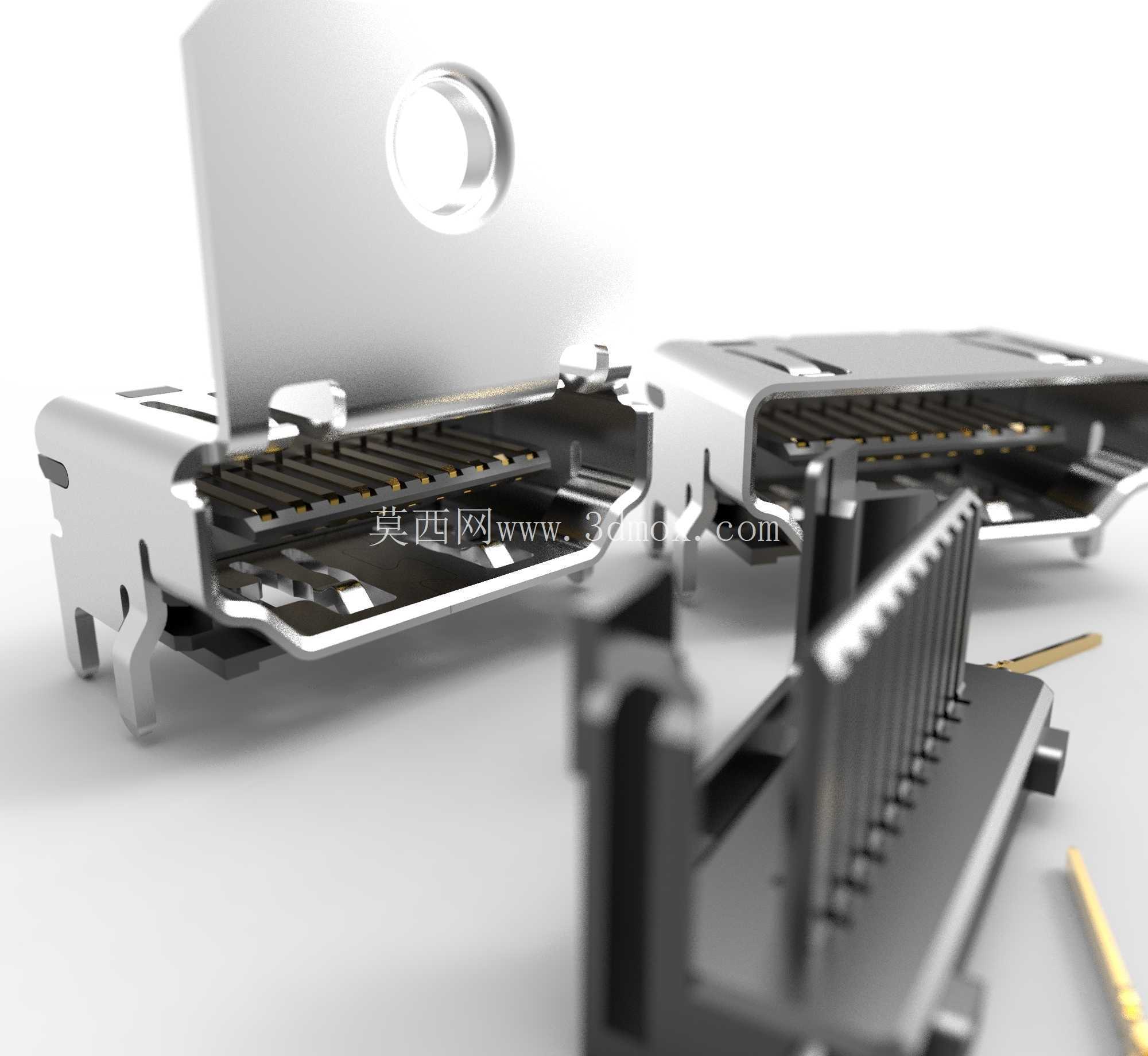

　　接口主体采用金属外壳包裹结构，外壳预留通孔安装位，采用部分SMT焊接工艺，外壳通过通孔与PCB板实现机械固定，内部信号端子采用SMT贴装工艺焊接，兼顾焊接生产效率与接口的机械连接强度，金属外壳同时具备电磁屏蔽作用，可减少外部电磁干扰对高速差分信号的影响，保障高清信号传输的稳定性。接口未设计凸缘结构，适配卷带式封装生产工艺，可直接适配SMT产线的自动贴装流程，无需额外的人工补焊工序，能够匹配规模化电子制造的量产需求。

　　从安装边界来看，该直角插座的焊接引脚排布符合标准HDMI板端接口的引脚定义，贴装时需注意PCB板上对应的焊盘尺寸与位置公差，外壳通孔的位置需与PCB上的定位孔对齐，焊接后接口的公头插入面与PCB板面保持垂直，公头插拔方向平行于PCB板面，插拔过程中受力可通过金属外壳的通孔固定点分散到PCB板上，避免长期插拔导致的焊盘脱落问题。内部端子采用镀金接触设计，降低接触电阻，保障多次插拔后的信号导通可靠性，端子的排布严格遵循HDMI接口的差分信号对要求，相邻信号端子之间预留足够的绝缘间距，减少信号串扰。

　　金属外壳的弯折处做了圆角处理，避免组装过程中划伤操作人员或线缆绝缘层，外壳上的弹片结构可在公头插入后提供足够的抱紧力，防止使用过程中公头意外松脱导致的信号中断。在结构设计阶段，针对SMT焊接的耐高温要求，所有塑胶部件均采用耐高温工程塑料材质，可承受回流焊过程中的高温环境不变形，金属部件的镀层均匀性经过优化，避免焊接过程中出现虚焊、连锡等生产问题。该接口的直角结构设计，使得设备后侧的出线方向与板卡平行，可大幅减少设备后侧接口区域的突出尺寸，帮助整机实现更薄的外观设计，同时在多接口并排布局的场景下，直角结构可避免相邻接口的插拔操作互相干扰，提升设备接口区域的空间利用率。针对长期使用的可靠性，接口内部的端子保持力经过专项设计，公头插入后每个信号端子的接触压力保持在合理区间，既保证接触可靠，又避免插拔力过大导致的使用不便，金属外壳的接地引脚与PCB板的接地网络可靠连接，可将静电干扰直接导到板卡接地层，提升接口的静电防护能力，避免热插拔过程中的静电损坏后端芯片。
