HTC8S双色外观智能手机三维建模设计

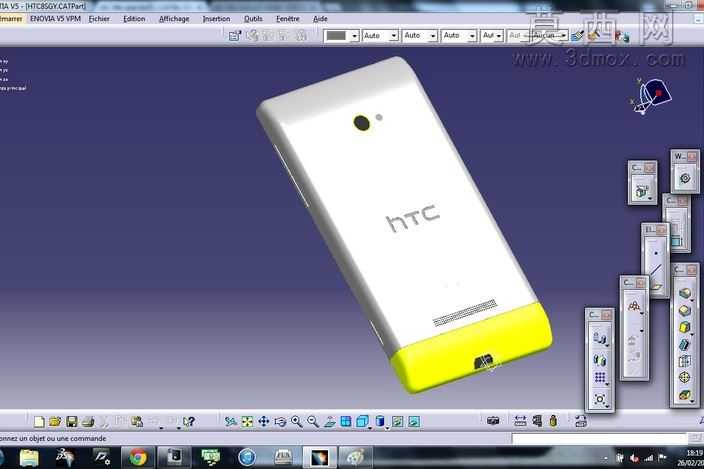

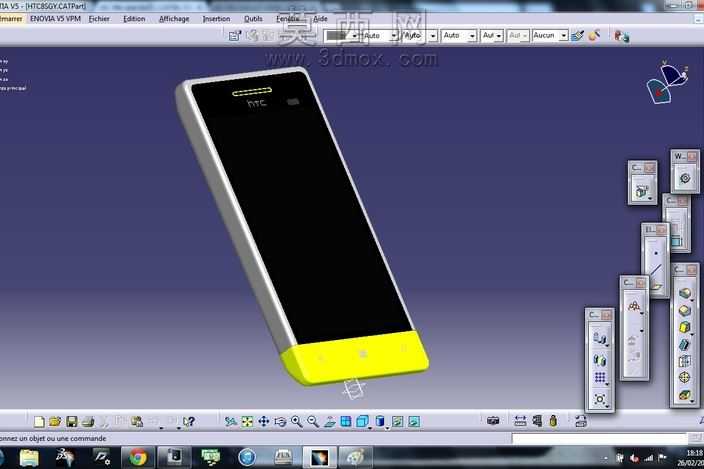

本作品是针对HTC8S智能手机开展的全参数化三维建模设计，全程在CATIA V5软件环境下完成，完整还原了该机型灰黄撞色的经典外观特征与整机结构比例。建模初期首先参考真机实物的公开尺寸参数，确定整机长宽高的基准坐标系，以自顶向下的设计思路搭建整体骨架模型，先勾勒出手机正面的矩形轮廓与四角的圆弧过渡特征，保证机身握持弧度的曲面连续性，避免出现生硬的棱角转折。机身主体部分采用多截面实体命令生成基础壳体，正面屏幕区域做下沉式结构设计，预留出屏幕贴合的安装位，屏幕上方的听筒开槽、前置感应元件的位置都按照真机布局做了精准的特征切除，还原正面面板的简洁视觉效果。机身边框采用银灰色哑光质感的材质设定，建模时通过曲面加厚命令生成薄壁结构，侧边的按键位置做了凸起的特征设计，按键与边框的间隙控制在合理的装配公差范围内，还原实体按键的按压反馈结构。机身底部的黄色装饰段是本次建模的重点设计部分，通过分割命令将机身下侧区域单独拆分，赋予亮面黄色的材质属性，与上半部分的黑色屏幕、银灰色边框形成鲜明的撞色视觉效果，底部的功能按键区域做了微凸的曲面造型，贴合手指触控的操作弧度。建模过程中对所有的倒角、圆角参数都做了统一的参数化关联，后续修改尺寸时可以直接通过参数表调整，无需重复绘制特征。完成基础结构建模后，在渲染模块中分别为不同部件赋予对应的材质属性：屏幕部分采用高反光的玻璃材质，添加轻微的反射效果模拟熄屏状态下的玻璃质感；边框部分赋予磨砂金属材质，调整粗糙度参数还原哑光金属的细腻颗粒感；底部黄色区域赋予高光亮面塑料材质，添加轻微的清漆层效果，还原真机的亮面撞色质感。整体模型装配完成后经过干涉检查，所有部件之间不存在结构冲突，完整还原了HTC8S手机的外观结构特征，可用于产品外观展示、结构设计参考等场景。
