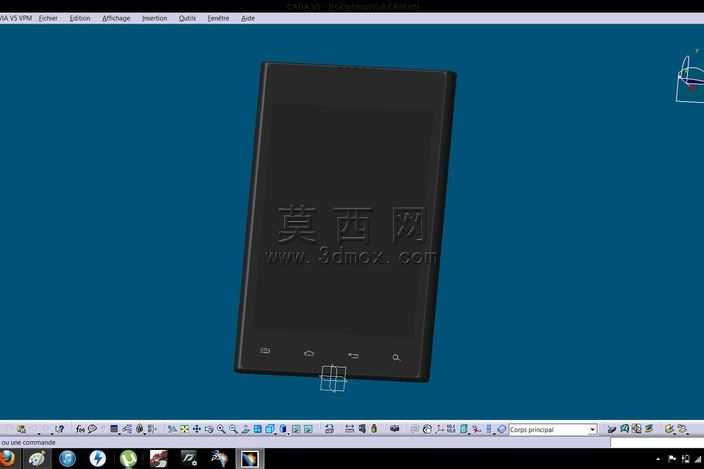

LG直板触控智能手机外观结构三维数模

消费电子外壳注塑生产中，直板手机的周圈棱边R角一致性一直是量产阶段的高频痛点，R角过小会导致注塑充模时熔接痕集中在侧边握持区，脱模后还容易出现顶白缺陷，R角过大又会削弱整机的硬朗视觉质感，让产品在同价位段失去外观辨识度。这款LG直板手机的数模在曲面处理上，特意把屏幕边框与中壳衔接的棱边做了渐变R角过渡，屏幕正面可视区周边的R角控制在0.2mm，保证屏幕黑边的视觉规整度，往侧边握持区延伸的过程中R角逐步放大到0.8mm，刚好贴合手掌握持时的指腹弧度，既不会因为棱边太硬硌手，也不会让整机显得臃肿圆润。机身正面底部的三颗触控功能键与麦克风开孔的位置排布，没有采用常见的等距均分设计，而是结合手持通话时的小指承托位置做了偏移，把返回键放在最靠近拇指自然下垂的触控区域，麦克风开孔偏移到嘴角正对的位置，避免平放桌面时出声孔被桌面遮挡导致收音发闷。后盖与中框的扣合位做了0.05mm的止口公差预留，扣合后不会出现常见的段差刮手问题，侧边的电源按键做了内凹0.1mm的弧度处理，放在口袋里不会因为挤压出现误触，按键周边的间隙控制在0.1mm，既保证按键按压的行程手感，也不会让灰尘轻易进入机身内部。屏幕保护玻璃的贴合面做了一圈0.15mm的下沉台阶，贴装钢化膜时不会出现白边翘边的问题，摄像头区域的凸起边缘做了一圈高光倒角，即使日常放置时镜头面朝下，也不会直接磨花镜头保护镜片。数模里的所有曲面都做了曲率连续检查，没有出现碎面、尖角的问题，导入CAM编程时不需要额外补面就能直接生成刀路，注塑模分模时可以直接沿着止口位拆分型腔型芯，不需要额外调整拔模角度，所有外观面的拔模斜度都控制在1.5度，既保证脱模顺畅，也不会让外观面出现明显的斜度视觉差。机身内部的筋位排布没有做多余的加厚处理，在保证整机抗扭强度的前提下尽可能控制壁厚，避免注塑时出现缩痕，电池仓的卡位做了小角度的导向斜角，装配电池时不需要刻意对准就能顺滑卡入，不会出现电池装歪顶坏后盖的问题。
