　　做智能硬件结构设计的同行应该都接触过桌面级语音交互终端的结构落地项目，这款Echo Dot二代的结构方案，刚好可以作为紧凑型桌面智能音箱的参考样本。先从实际应用场景说起，这类设备主要放置在家庭桌面、床头柜、办公工位这类近距离使用场景，不需要大体积音腔的支撑，核心是保证远场拾音的有效性、按键操作的便利性，同时兼顾桌面摆放的稳定性，不会因为日常触碰出现移位或者倾倒。

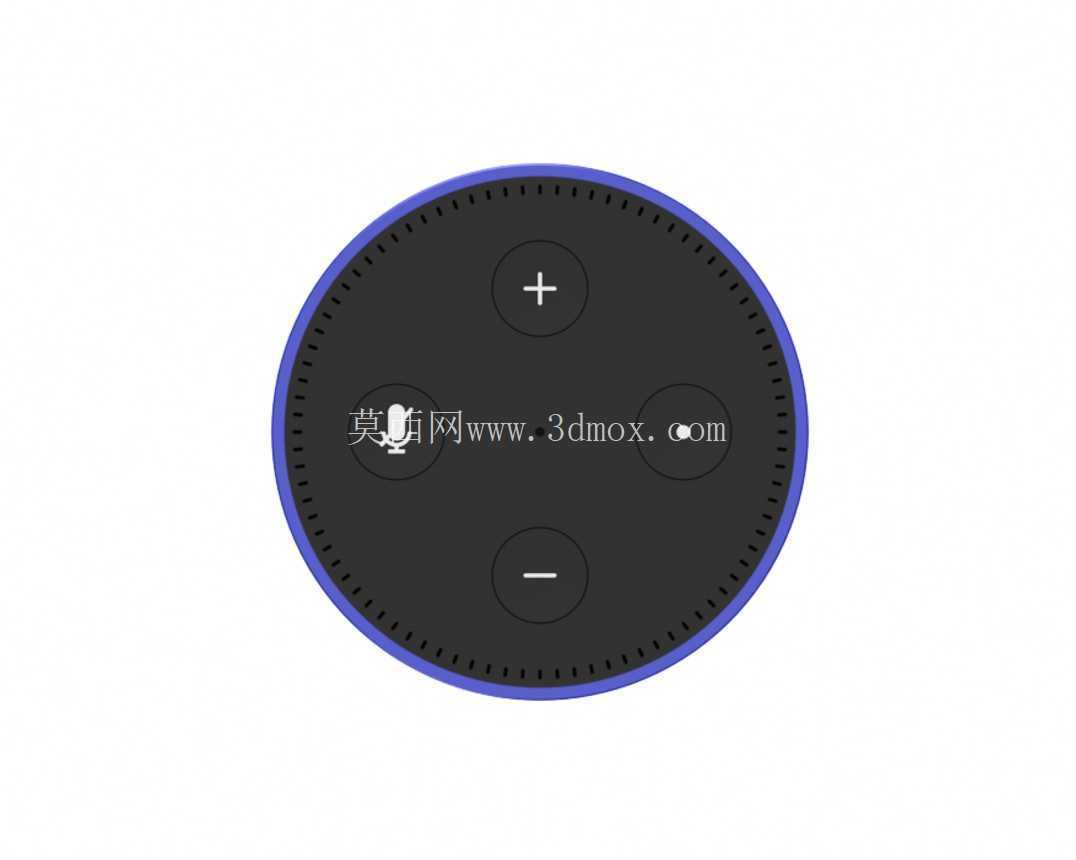

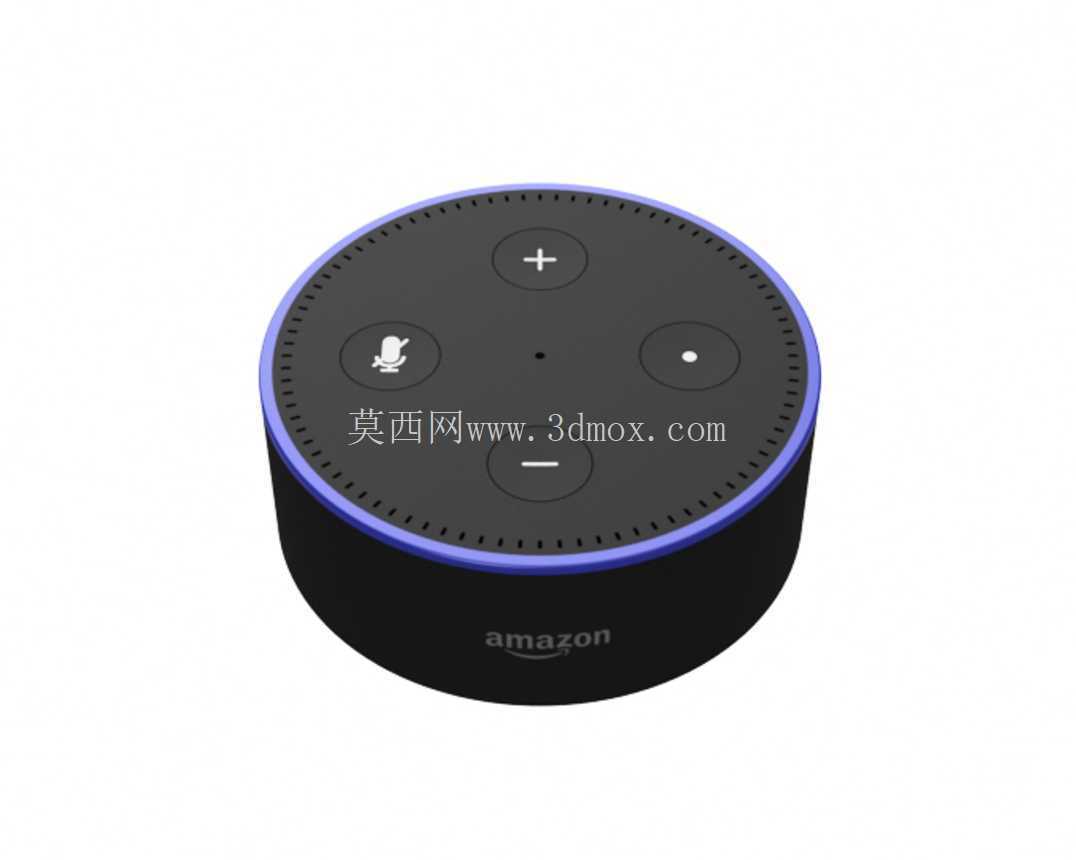

　　从功能特性的结构匹配来看，顶部的环形按键区域做了下沉式的边界处理，麦克风开孔沿着顶部边缘环形排布，这种布局是为了实现360度全向拾音，不管用户在设备哪个方向发出语音指令，都能保证拾音模块接收到足够强度的声信号，避免出现拾音死角。顶部的功能按键做了微凸的触感设计，不需要用户低头查看，仅凭手指触感就能区分功能按键的位置，盲操作的反馈清晰，按键的按压行程控制在1.2mm左右，既不会因为行程过短出现误触，也不会因为行程过长导致操作反馈拖沓。顶部边缘的环形灯带结构，做了半透明的柔光扩散层，光线不会直接直射人眼，而是通过漫反射形成均匀的环形光带，用来反馈设备的工作状态，比如唤醒状态、联网状态、音量调节状态都可以通过光带的颜色和动态变化传递给用户，不需要额外配置显示屏就能完成状态交互，这也是紧凑型智能硬件常用的交互结构方案。

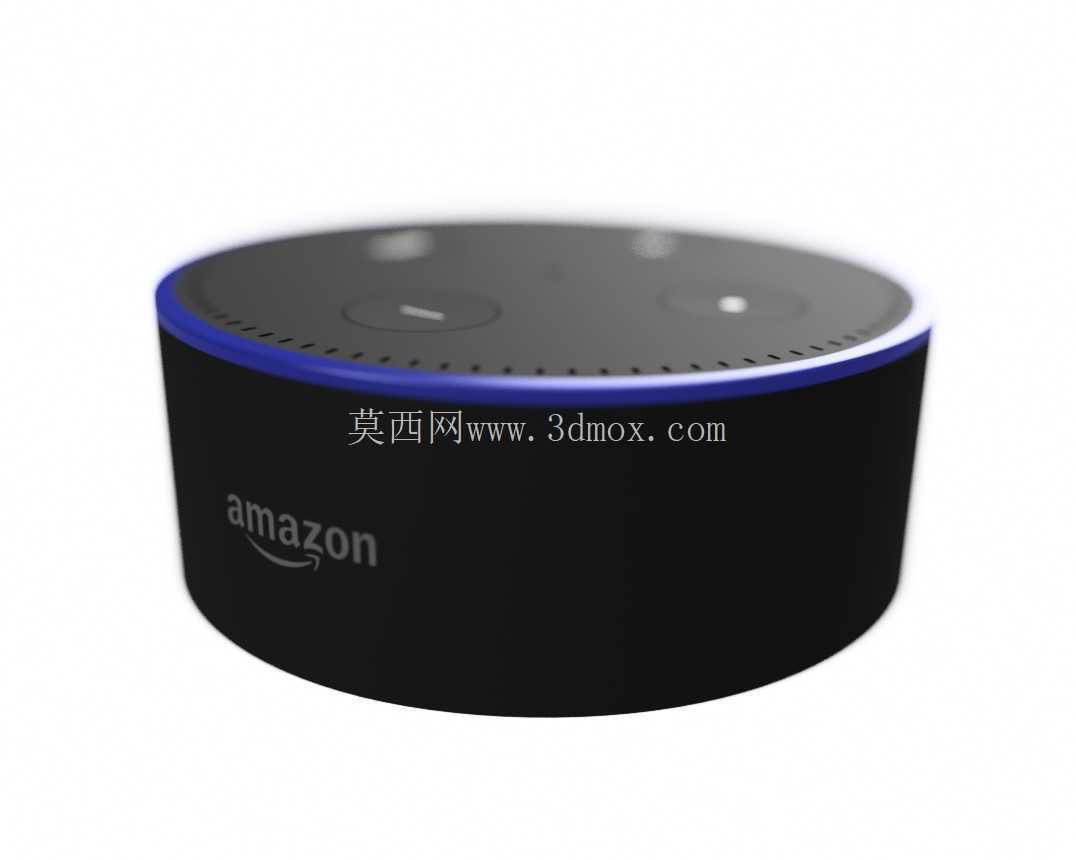

　　再看整体的外形尺寸与安装边界，整机采用矮圆柱的造型，直径控制在84mm左右，整体高度不到35mm，放置在桌面时占用的投影面积极小，不会挤占桌面的有效使用空间，底部做了整面的防滑硅胶垫，和桌面接触时的静摩擦系数足够，日常按压顶部按键的时候，设备不会出现滑动移位。机身侧面的音腔开孔做了隐藏式的格栅处理，沿着圆柱侧壁的上边缘均匀排布，既保证了声音传出的扩散角度，也不会因为开孔过大导致灰尘、日常泼溅的液体轻易进入机身内部，音腔的腔体空间在有限的机身尺寸内做了最大化的利用，虽然体积小巧，但是腔体的密封结构做了完整的隔断，避免出现声音谐振导致的音质发闷问题。

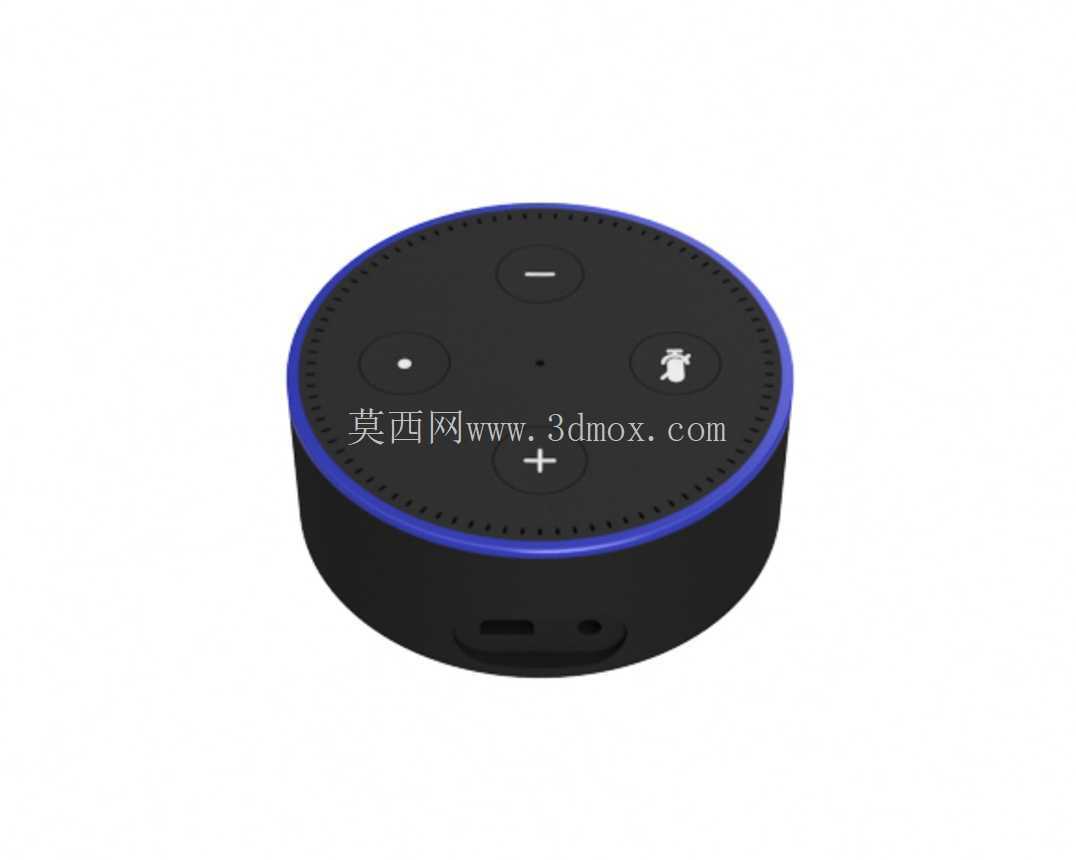

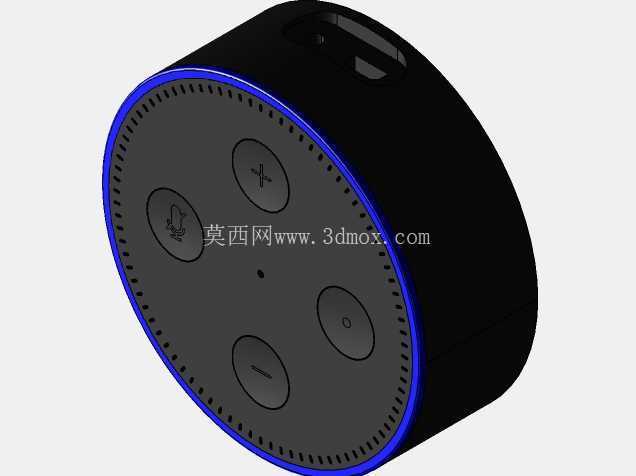

　　从设计思路的角度拆解，这款产品的结构设计核心是在极小的体积内平衡拾音、发声、交互、散热这几个核心需求，没有做多余的装饰性结构，所有的外观特征都是为功能服务的。机身的上下壳采用卡扣加超声波焊接的装配方式，接缝处的错位量控制在0.1mm以内，既保证了装配后的整机强度，也让外观的接缝足够均匀美观，不会出现明显的缝隙不均问题。内部的PCB板采用卧式安装，和机身圆柱的轴线垂直，麦克风阵列板固定在顶部壳体的内侧，和顶部拾音开孔的位置精准对位，每个麦克风对应一个独立的密封泡棉圈，避免机身内部的扬声器声音直接传递到麦克风造成回声干扰，这也是语音交互设备结构设计里很关键的一点，拾音通道和发声通道的声学隔离必须做足，不然会直接影响语音识别的准确率。扬声器单元固定在机身下半部分的支架上，和底部的音腔腔体形成密封的声腔，出声方向朝向侧壁的格栅，声音可以沿着水平方向360度扩散，在小空间内的声场均匀度表现不错。电源接口设置在机身的后侧下方，插线之后线材不会从正面露出，保持桌面摆放的整洁度，接口周围做了加强筋结构，多次插拔电源线也不会出现接口松动或者壳体开裂的问题。

　　很多刚接触智能硬件结构设计的工程师容易在这类紧凑型产品上犯的错误，就是为了追求小体积牺牲各个功能模块的结构余量，比如拾音通道的密封不到位、音腔的容积不够、按键的操作手感差，这款产品的结构方案刚好给出了一个很成熟的参考，在有限的尺寸边界内，每个功能模块都预留了足够的结构空间，装配公差的累积也通过壳体的定位柱做了精准的控制，整机装配完成之后没有多余的松动间隙，抗日常跌落的能力也能满足家用场景的使用需求，从桌面高度意外跌落时，上下壳的卡扣结构不会轻易脱开，内部元器件的固定也有足够的缓冲余量，不会因为轻微冲击就出现功能故障。
