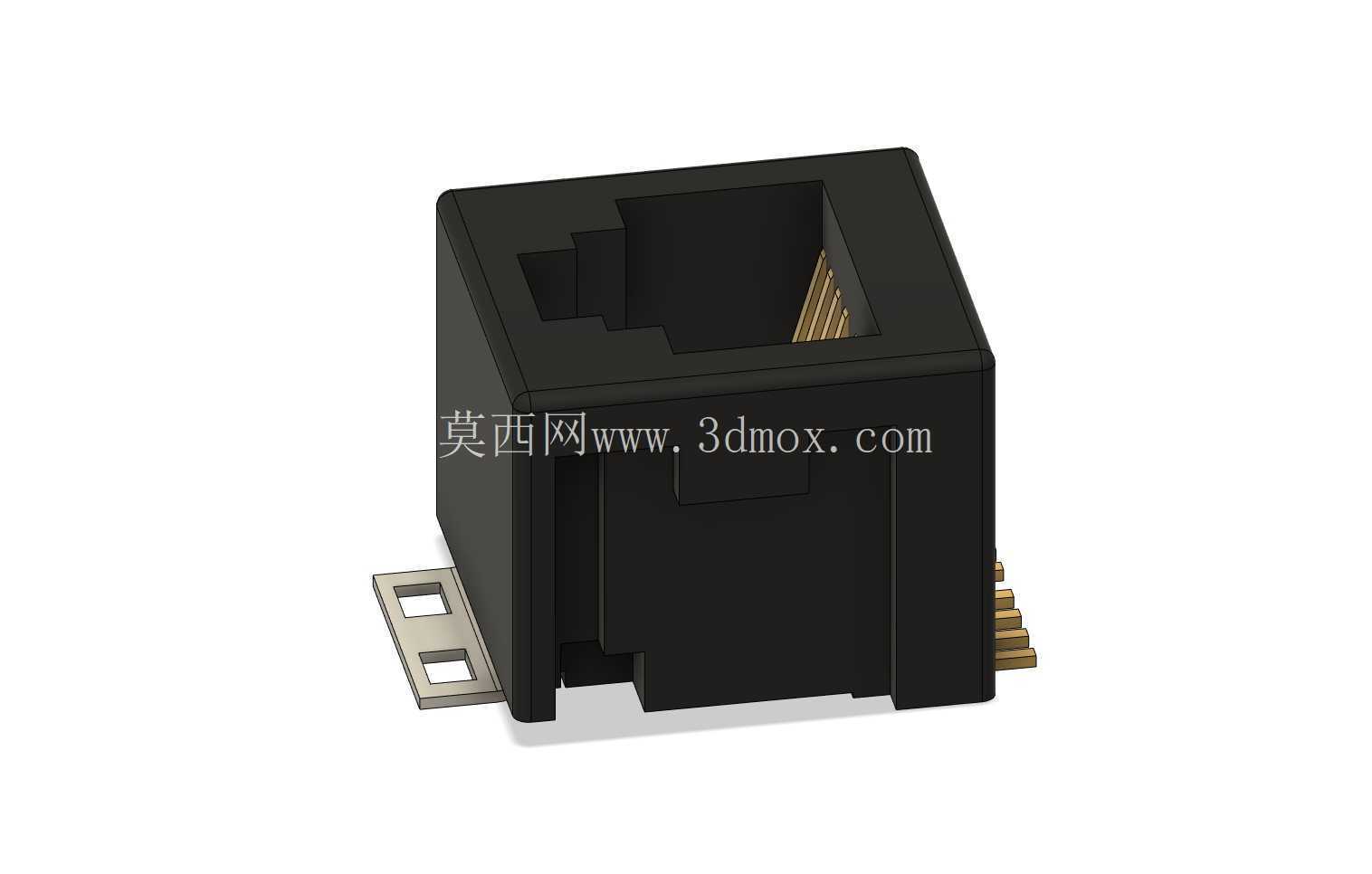

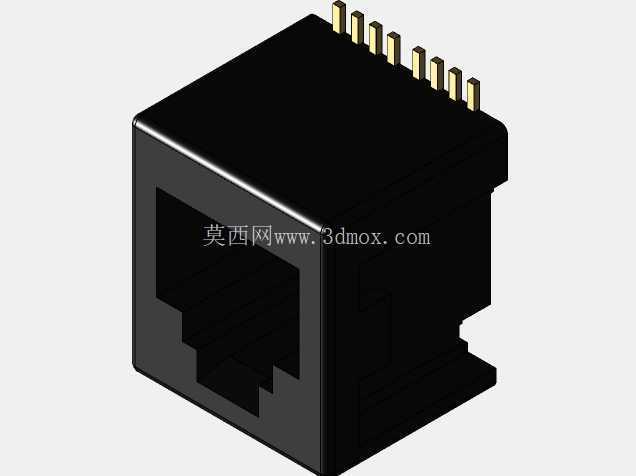

立式SMD型RJ45以太网接口连接器

　　做硬件结构设计快十年，板载网口的选型踩过的坑能列满三页A4纸，这款立式SMD封装的RJ45连接器，是我做紧凑型工业通讯板卡时反复验证过的成熟选型。先讲实际应用场景，这类立式贴片网口最常出现在工业控制终端、嵌入式网关、小型交换机板卡、桌面型通讯采集模块上，尤其是板卡内部纵深空间不足、没法用卧式弯插网口的场景，立式贴装的结构能把接口直接从板边垂直引出，不用额外预留弯折引脚的避让空间，整板的厚度方向尺寸能压缩30%以上，做薄型壁挂式控制终端的时候这个优势特别明显。

　　再讲实际用途，它的核心作用是实现PCB板与标准RJ45水晶头的物理连接，承载以太网差分信号的传输，这款不带内置变压器和指示灯的基础款，适合板卡本身已经预留了网络变压器电路、或者需要自定义指示灯布局的设计，相比带集成变压器的同尺寸型号，它的本体高度更低，贴片后的共面度更容易控制，SMT过炉的良率能稳定在99.5%以上，我之前做的一批8口小型工业交换机，用这款料的时候整板过炉没有出现过虚焊、偏移的问题。

　　说到功能特性，这款连接器的引脚采用表贴式设计，所有信号引脚和固定焊盘都在同一平面，不需要在PCB上开穿孔，对于多层高密度板来说，不用避让穿孔的走线空间，内层的电源层、信号层布线自由度高很多。两侧的金属固定焊盘尺寸做了加宽设计，过炉后焊锡的浸润面积足够，能承受至少500次以上的水晶头插拔力，不会出现接口被扯掉的问题，之前做过插拔寿命测试，按照标准插拔力循环测试，焊盘位置没有出现脱焊、本体开裂的情况。内部的接触弹片采用镀金处理，接触电阻稳定在20毫欧以内，千兆以太网传输的时候不会出现丢包、速率下降的问题，弹片的卡位设计和标准水晶头的弹片匹配度很高，插入时有清晰的到位反馈，不会出现松脱、接触不良的情况。

　　设计思路上，这款连接器的本体采用耐高温的LCP工程塑料注塑成型，能承受260摄氏度的回流焊高温，过炉的时候不会出现本体变形、引脚移位的问题。内部的塑封结构把8根信号弹片做了独立的槽位隔离，相邻弹片之间的串扰控制得很好，做信号完整性测试的时候，近端串扰余量能满足Cat5e线缆的传输要求，不需要额外在接口位置增加滤波器件就能稳定跑满千兆带宽。本体的定位柱设计在底部两个固定焊盘的内侧，贴装的时候能和PCB上的定位孔精准配合，SMT贴片机吸嘴抓取的时候不会出现偏移，贴装精度能控制在0.1mm以内。

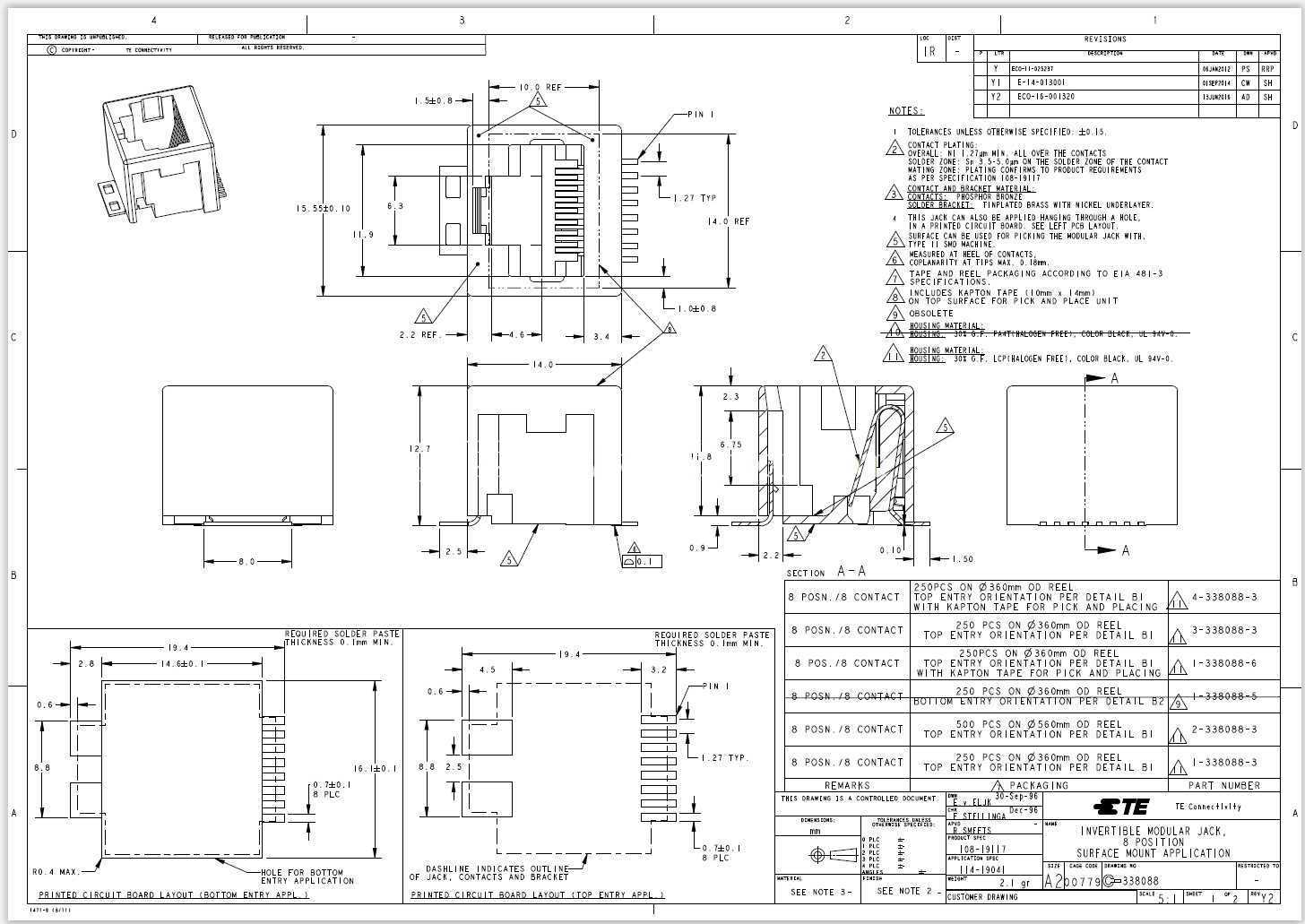

　　再讲外形尺寸和安装边界，这款连接器的本体宽度刚好匹配标准RJ45接口的开口尺寸，面板开孔只需要按照标准RJ45的开孔尺寸预留即可，不需要做额外的尺寸调整。贴装的时候，板边到连接器本体外侧的距离只需要预留0.2mm的间隙即可，不会出现和板边干涉的问题。引脚的焊盘尺寸按照推荐封装设计的话，信号引脚的焊盘宽度0.8mm，长度1.5mm，两侧固定焊盘的尺寸是2.5mm*3mm，焊盘之间的间距完全满足SMT生产的工艺要求，不会出现连锡的问题。要注意的是，这款连接器的内部凹槽和切口是匹配对应引脚位置设计的，做PCB封装的时候不能随意调整焊盘位置，否则会出现插不进水晶头或者接触不良的问题，我第一次用这款料的时候曾经把固定焊盘的位置偏移了0.3mm，结果过炉后接口位置偏了，水晶头插进去会卡滞，后来调整了封装坐标就完全没问题了。另外在布局的时候，接口位置的背面尽量不要布置过高的元器件，因为立式贴装的连接器本体底部和PCB表面是贴合的，背面如果有超过1mm高度的元件会出现顶起连接器的问题，导致贴装不平整，过炉的时候容易虚焊。如果是做需要过波峰焊的板卡，这款SMD型号不适用，必须选波峰焊专用的弯插型号，这点在选型的时候要特别注意，之前有同事选错了封装，过波峰焊的时候塑料本体直接融化，整批板都报废了。

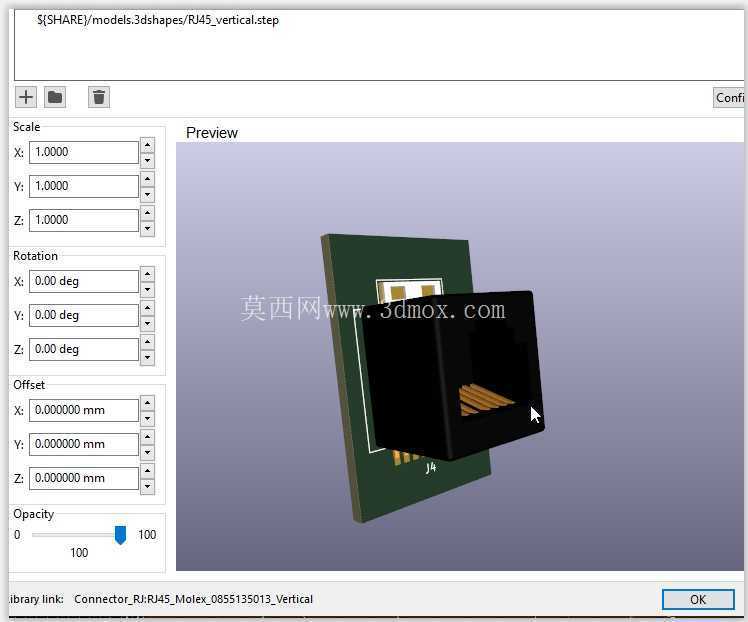

　　实际使用中，这款连接器的环境适应性也不错，工作温度范围覆盖-40摄氏度到85摄氏度，在工业现场的高温、低温环境下都能稳定工作，塑壳的阻燃等级达到UL94-V0，遇到短路发热的情况不会出现自燃的问题，满足工业设备的安全要求。对于做KiCAD、Altium Designer封装的工程师来说，这款料的尺寸参数很规整，按照规格书绘制封装很方便，不需要做复杂的异形焊盘设计，现成的开源封装也能直接匹配，能节省不少封装绘制的时间。
