在台式计算机主板的硬件架构中,CPU插座是承载处理器、实现电气互联与机械固定的核心接口部件,本次呈现的LGA771与LGA775规格CPU插座,覆盖了早年至强服务器平台、酷睿桌面平台的主流安装需求,是主板硬件结构设计中精度要求极高的连接组件。从实际应用场景来看,这类插座主要部署在ATX、MATX规格的台式机主板、入门级服务器主板上,承担处理器与主板PCB之间的信号传输、供电导通、散热模组定位的多重作用,其结构可靠性直接决定了整机运行的稳定性,一旦插座针脚出现形变、压合结构出现松动,就会导致处理器接触不良、供电中断甚至硬件烧毁的问题。

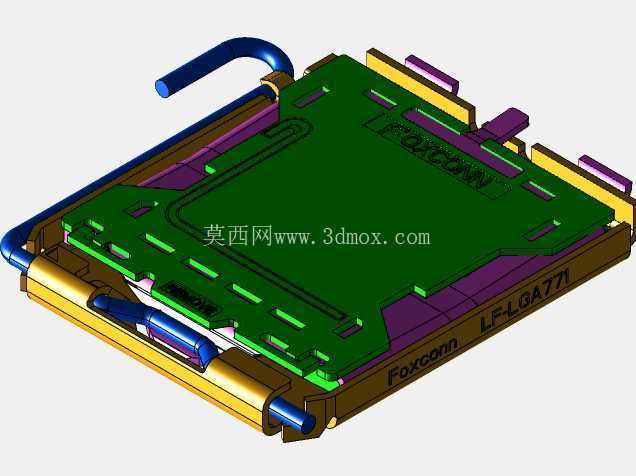

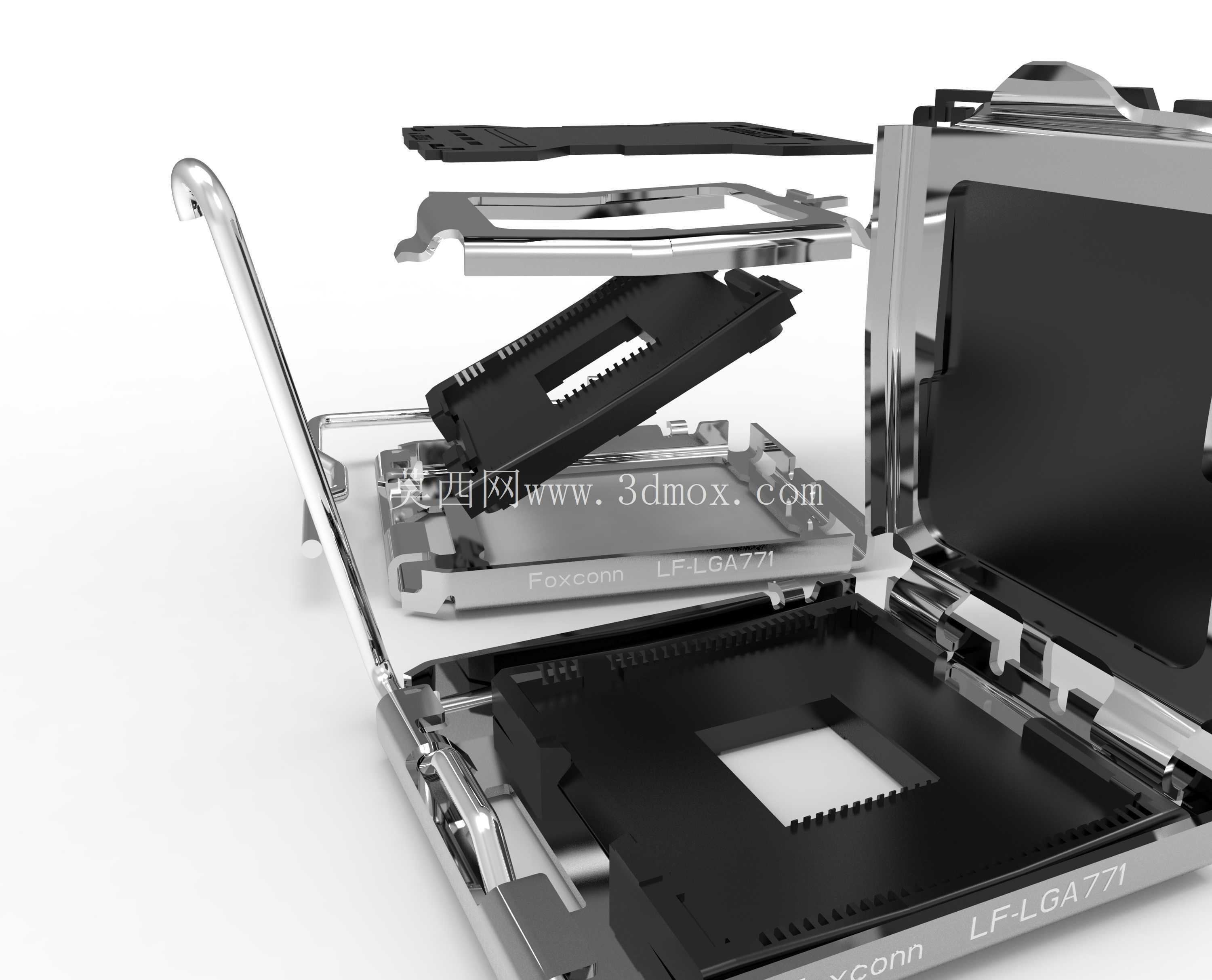

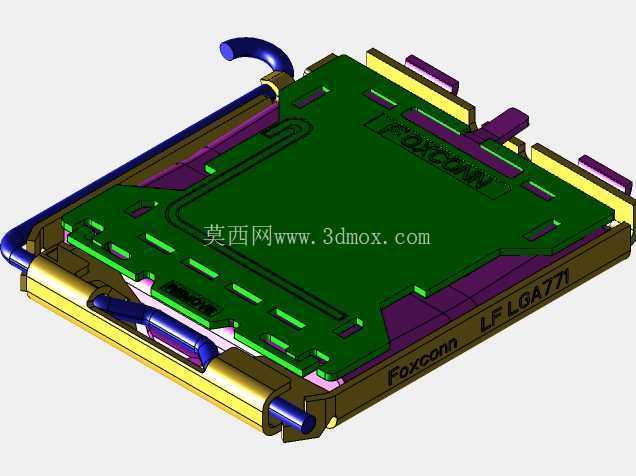

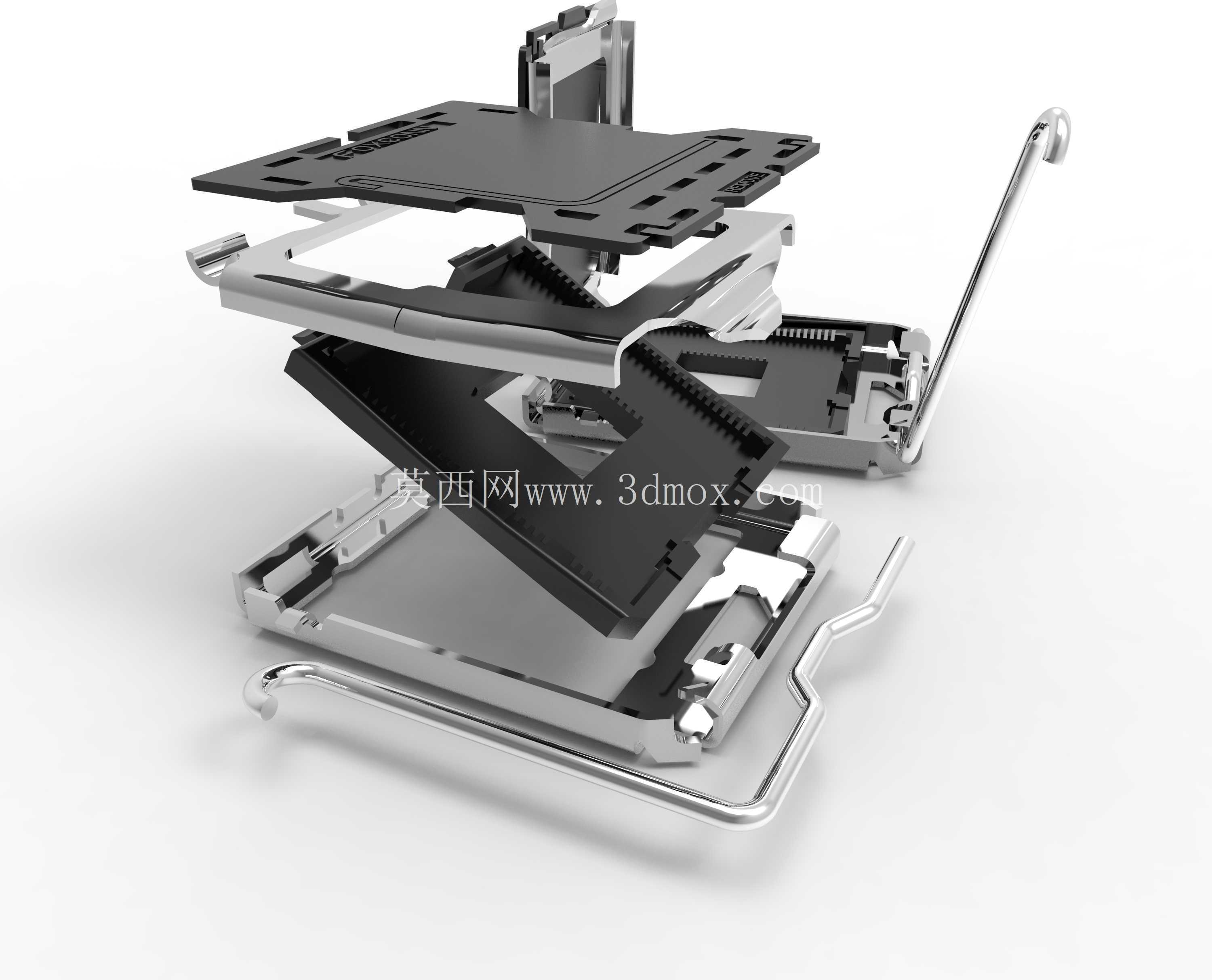

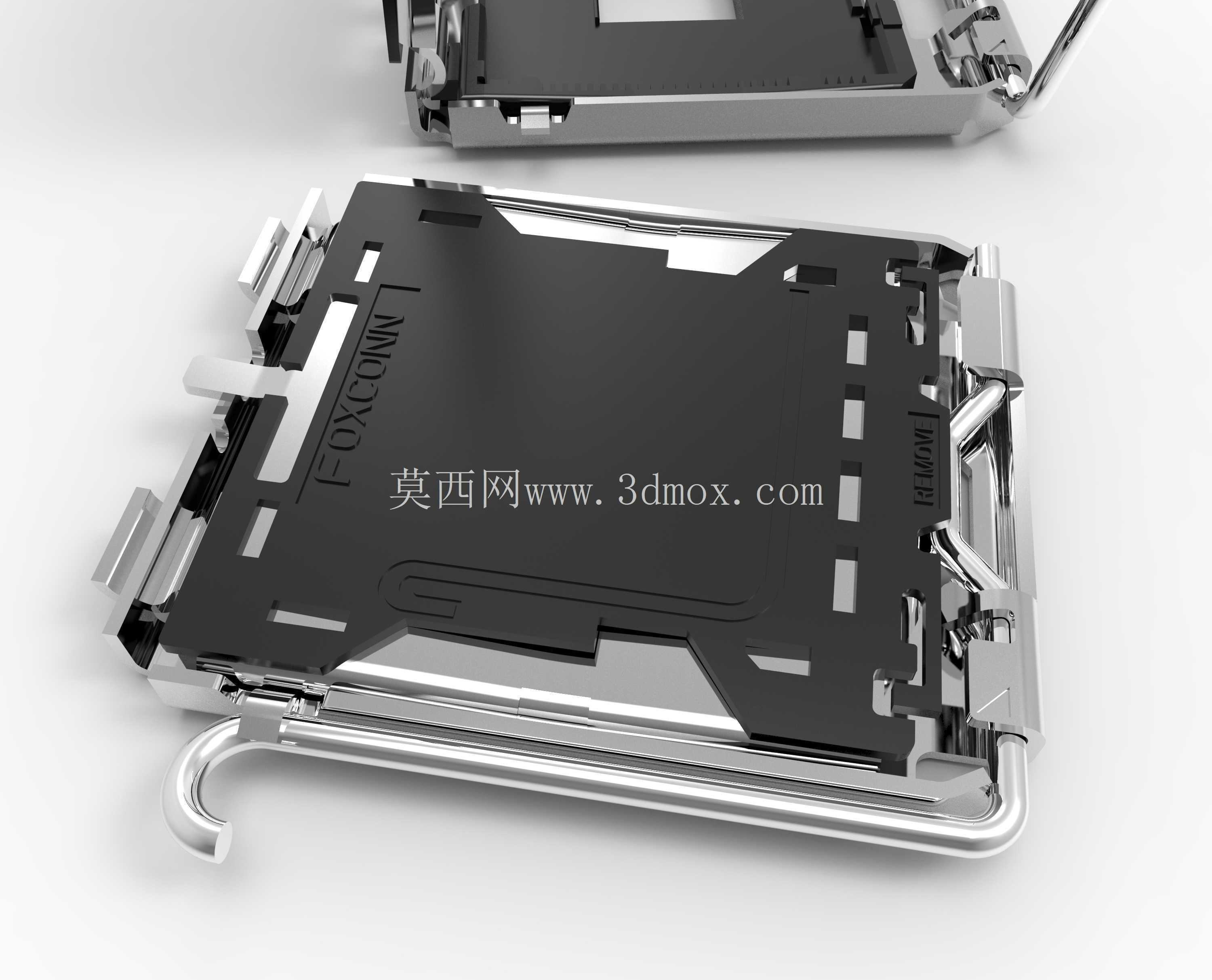

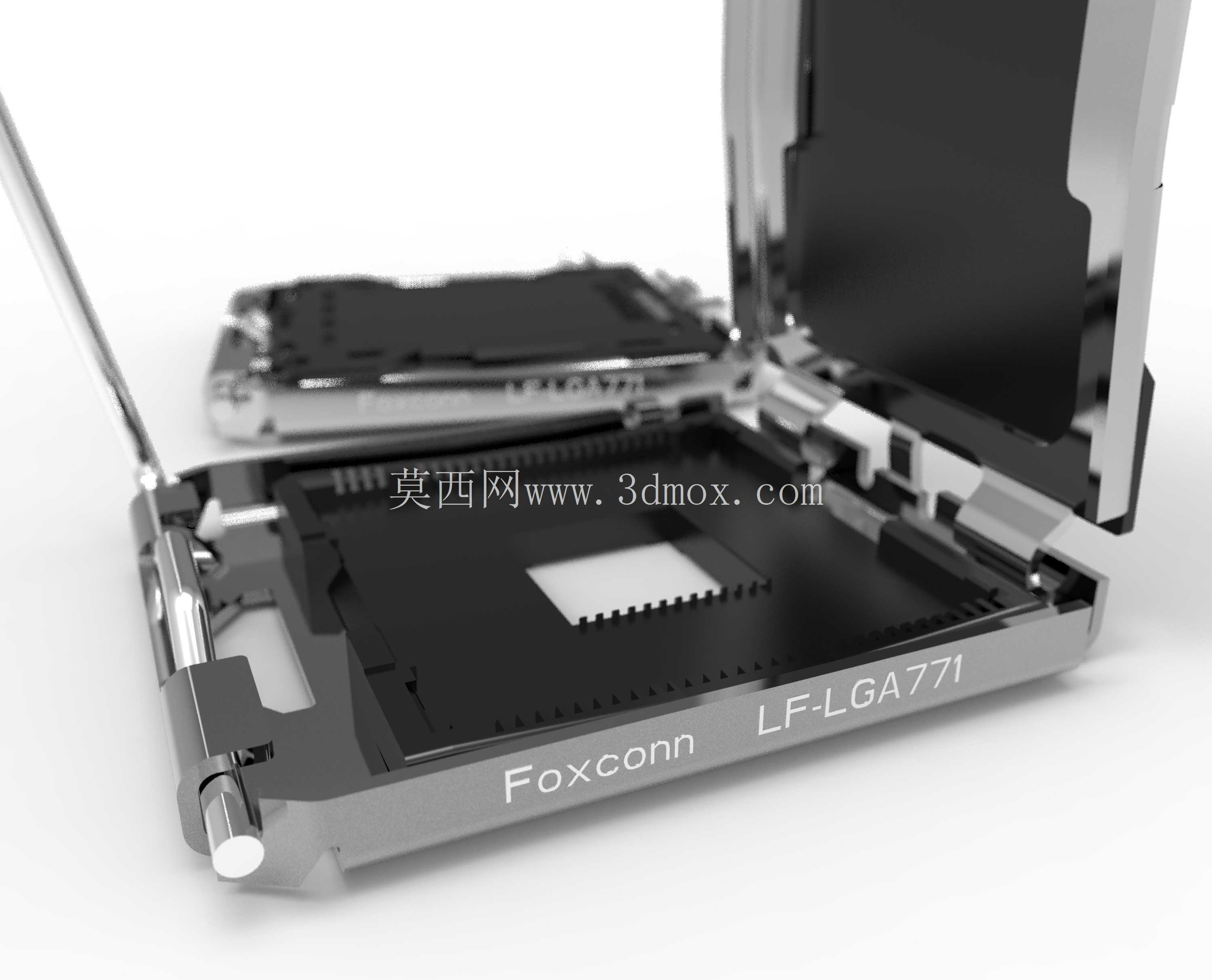

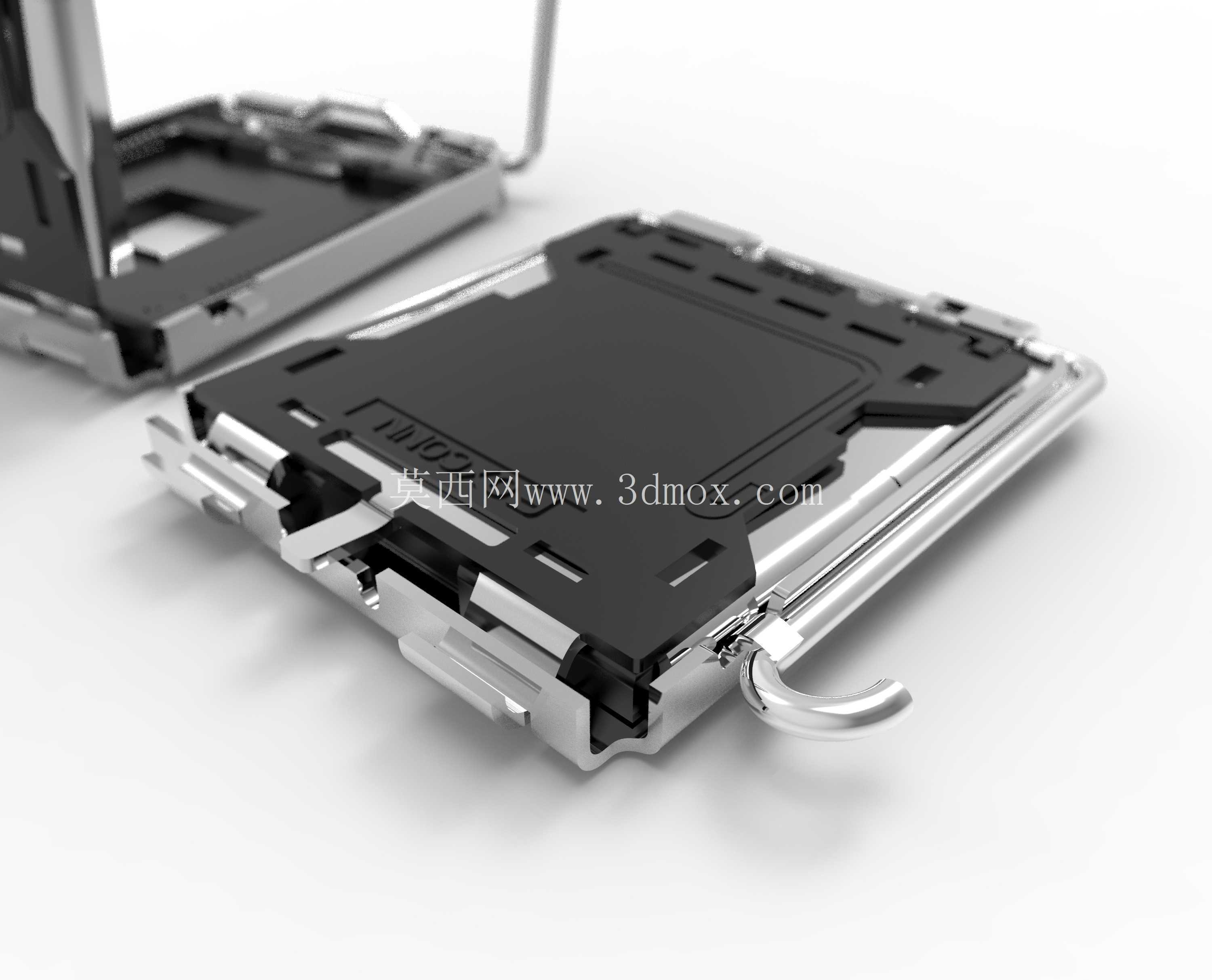

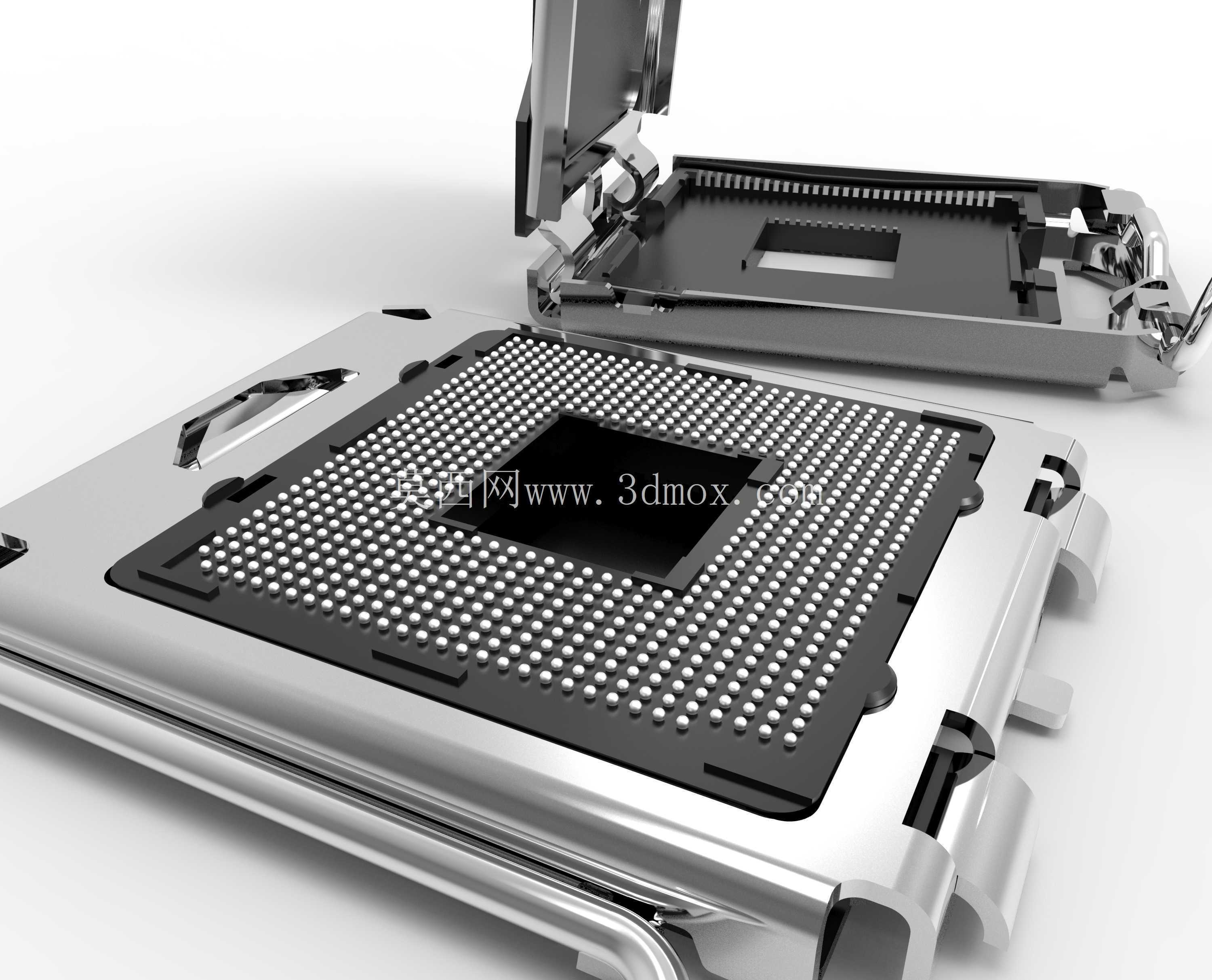

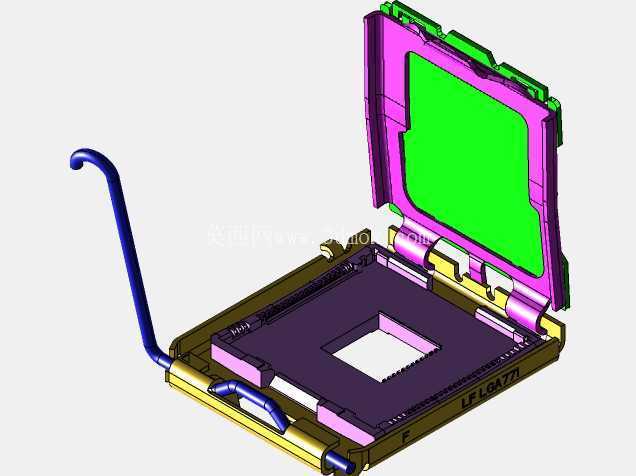

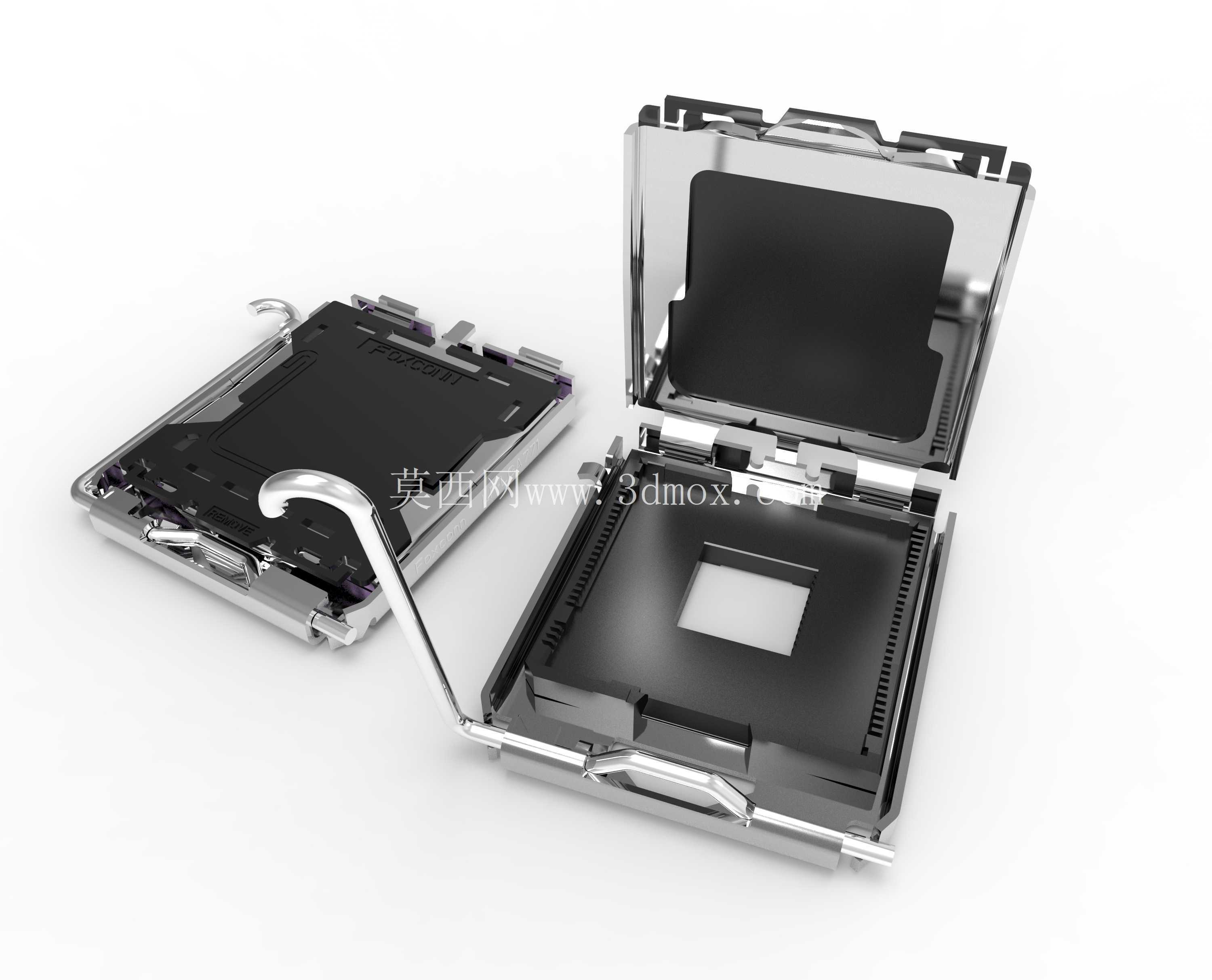

从功能特性来看,该类插座采用LGA触点式设计,区别于早期针脚在处理器上的PGA架构,将弹性接触触点布置在插座本体上,处理器底部仅保留对应接触焊盘,大幅降低了处理器针脚弯折损坏的概率,同时提升了信号传输的稳定性。整套结构包含金属外框、压合拉杆、防尘上盖、触点阵列、底部定位柱几个核心部分:金属外框采用高强度锌合金压铸成型,表面做镀镍防锈处理,既可以提供足够的结构强度抵抗压合时的形变,也能在处理器安装到位后配合压杆提供均匀的下压力,保证每一个触点都能和处理器焊盘可靠接触;压合拉杆采用不锈钢冲压弯折成型,转轴位置做了铆接加固,开合过程有清晰的阻尼反馈,当拉杆扳动到锁定位置时,会通过杠杆原理将防尘上盖牢牢压合,给处理器提供均匀的垂直压力,避免局部压力过大导致处理器基板碎裂或者触点接触不良。

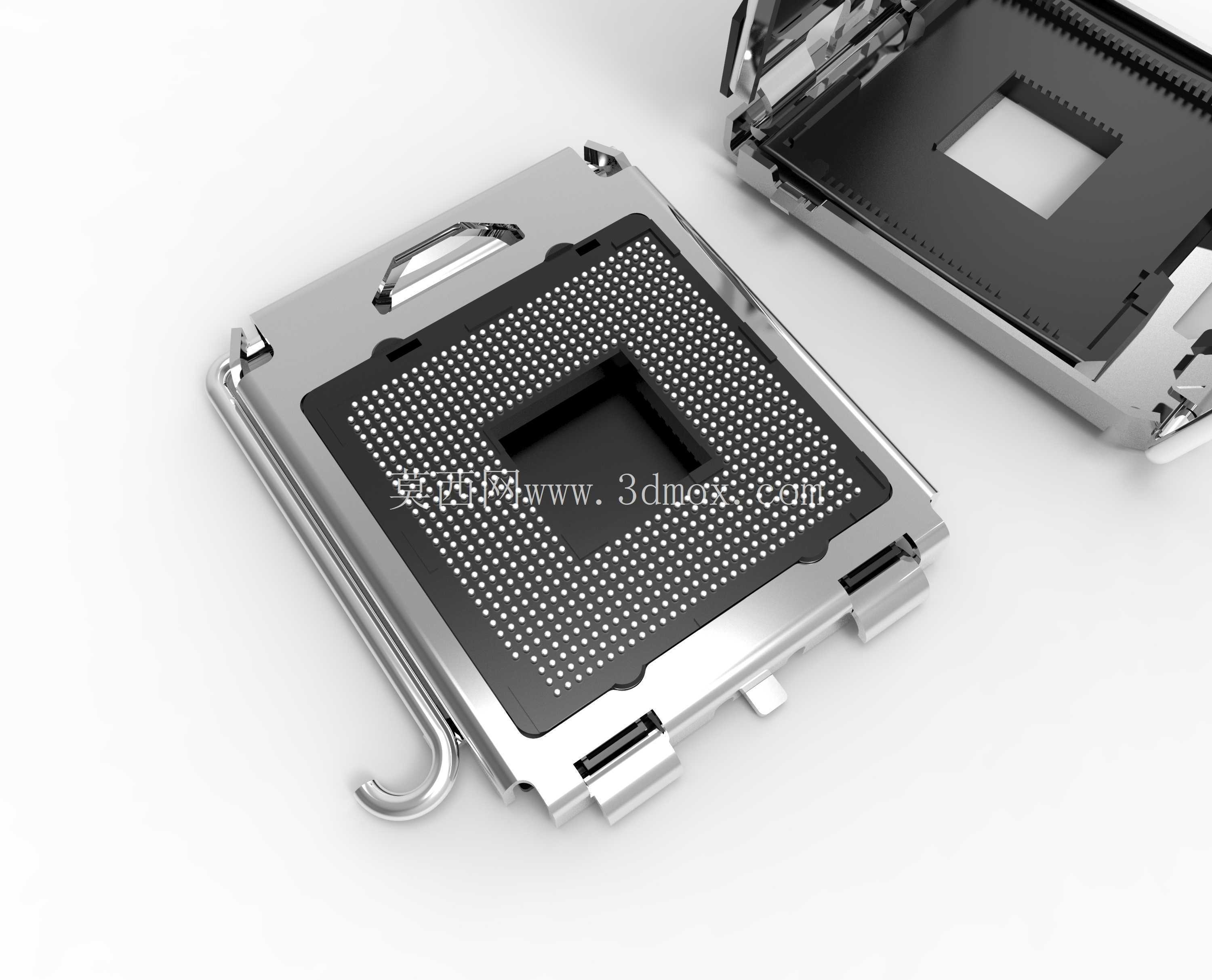

在设计思路上,这类插座的公差控制要求达到微米级,首先是触点阵列的位置精度,LGA775规格拥有775个独立弹性触点,LGA771规格拥有771个独立弹性触点,每个触点的位置偏差不能超过0.02mm,否则就会出现接触错位的问题,触点本身采用铍铜材质冲压成型,表面镀金处理,既保证足够的弹性形变空间,在多次插拔后依然能保持稳定的接触压力,也能降低接触电阻,减少大电流供电时的发热损耗。其次是安装边界的匹配设计,插座底部的定位柱需要和主板PCB上的安装孔精准对应,焊接时通过波峰焊或者回流焊将插座底部的焊盘和主板PCB牢固连接,插座本体的高度控制在4.2mm左右,加上压合上盖闭合后的总高度不超过8mm,能够兼容不同规格的风冷、水冷散热模组的安装空间,不会出现散热器和插座周边电容、电感元件干涉的问题。
另外,配套的防尘盖设计也充分考虑了生产运输环节的防护需求,在处理器未安装时,防尘盖可以完全覆盖触点阵列,避免生产组装、运输过程中灰尘、杂物落到触点缝隙中,也能防止外力触碰导致触点形变,防尘盖和外框之间采用卡扣式连接,安装处理器时只需要扳开拉杆就能自动弹起防尘盖,操作流程简单,不会给组装人员带来额外的操作步骤。插座的外框上还设计了防呆缺口,和处理器基板上的缺口对应,能够从结构上避免处理器安装方向错误,防止用户强行安装导致的触点压坏、处理器损坏问题。
从结构建模的角度来看,这类插座的建模需要重点关注几个配合面的公差匹配:首先是拉杆转轴和外框转轴孔的配合间隙,间隙过大会导致拉杆晃动、压合力不足,间隙过小则会导致拉杆开合卡滞,长期使用后出现磨损松动;其次是压合上盖和金属外框的配合间隙,需要保证上盖开合顺畅,同时闭合后不会出现横向窜动,保证压力均匀分布;最后是触点阵列的排布,需要严格按照官方的引脚定义图纸布置每个触点的位置,同时还原触点的弹性结构形态,在做整机结构干涉检查时,能够准确模拟安装处理器后的实际空间占用,避免主板布线、周边元件布置出现干涉问题。在实际的主板设计流程中,CPU插座的三维模型是整个主板结构设计的基准,所有周边元件的布置、散热模组的固定孔位、内存插槽的位置都需要围绕插座的位置和尺寸来确定,精准的插座模型能够大幅减少主板打样后的结构问题,降低研发迭代成本。
