三洋12038规格工业轴流散热风机

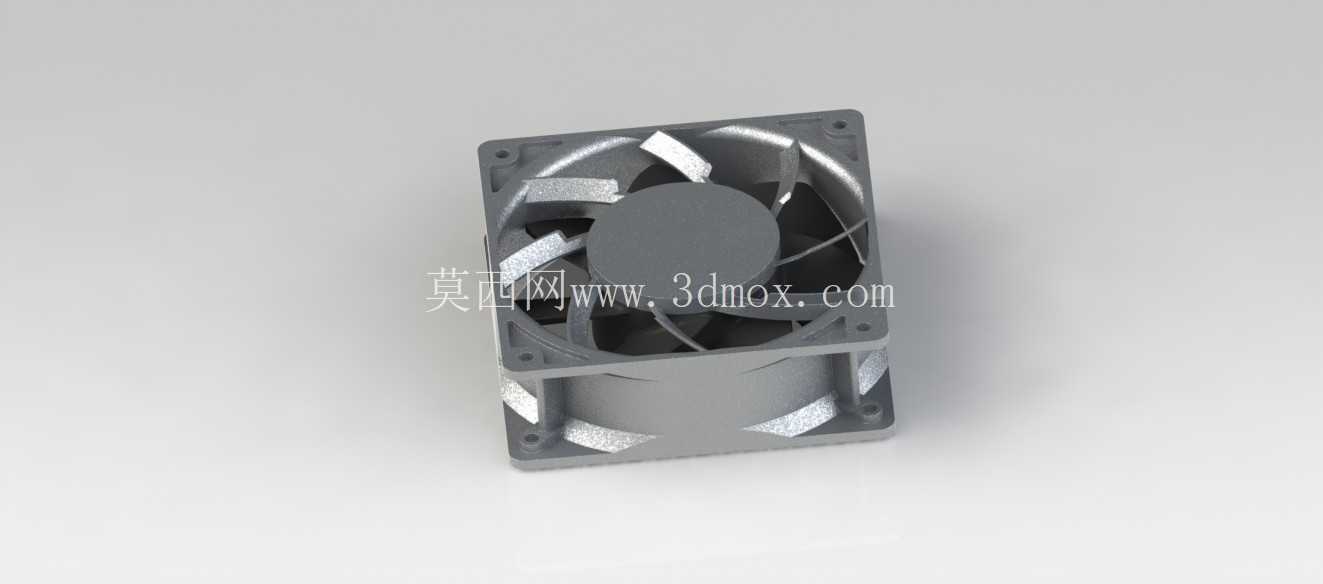

　　在工业电控柜、大功率伺服驱动机组、精密加工设备的散热系统设计中，120mm见方的轴流风机是选型频次极高的风冷部件，这类部件的三维建模精度直接影响后续安装干涉校验、风道仿真的结果可靠性。本次建模的这款轴流散热风机，外形尺寸严格遵循120x120x38mm的行业通用规格，四个安装角的固定孔位完全匹配标准机柜安装孔距，建模时特意还原了安装孔的沉台结构，方便结构工程师在装配时直接匹配M4规格的安装螺丝，不需要额外做孔位修正。从功能特性来看，这类轴流风机主要用于设备内部的强制风冷循环，通过叶片的定向旋转带动空气流动，将功率器件、变压器、伺服电机等发热部件工作时产生的热量带出设备腔体，避免元器件因积热出现性能衰减、寿命缩短甚至过热烧毁的问题。

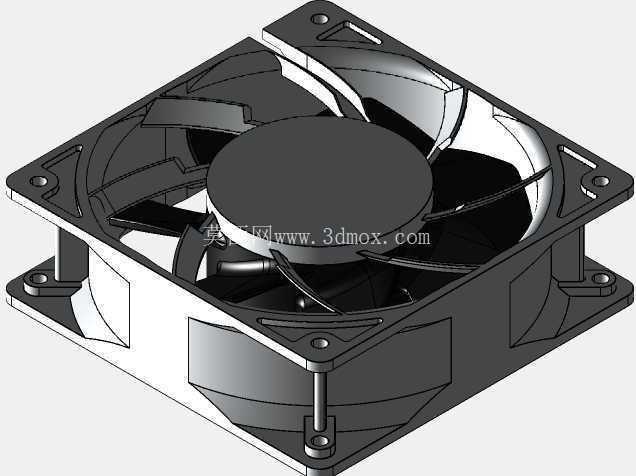

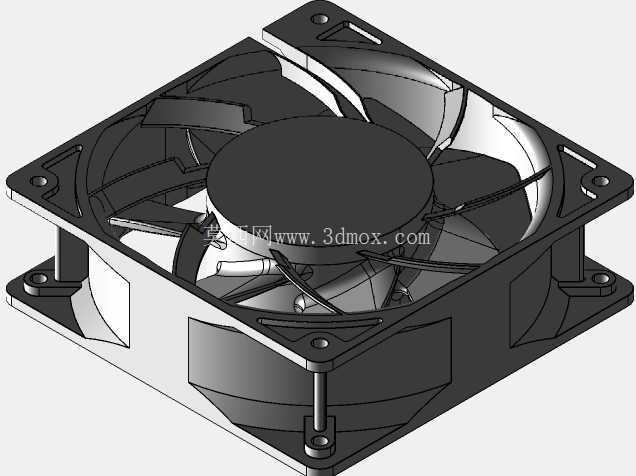

　　在实际的设备应用场景中，这类风机既可以单独安装在机柜侧面板作为进风或排风单元，也可以多台组合搭配防尘网、导流罩组成完整的风冷散热模组，适配不同功率等级的工业设备散热需求。建模过程中，对风机的结构细节做了完整还原：外框采用加强筋结构设计，四个边角做了圆弧过渡处理，既可以提升外框的结构强度，避免安装时受力开裂，也能减少边角处的风阻紊流；轮毂部分做了中心凸台的还原，对应实际产品的电机封装位置，叶片的曲面弧度完全参照实物的气动外形做了拟合，每一片叶片的安装倾角、前缘后缘的切角都和实物保持一致，能够支持后续的风道流场仿真分析，不需要二次修正曲面。

　　在安装边界的设计考量上，建模时预留了风机出线侧的走线空间，明确标注了风机本体的最大外轮廓尺寸，方便工程师在做设备布局时，提前预留足够的安装间隙，避免风机旋转时和周边的线束、结构件产生刮擦干涉。不同于消费级的小型散热风扇，这类工业级轴流风机的外框厚度达到38mm，结构刚性更强，能够适应工业现场的振动、温湿度变化环境，长时间连续工作的稳定性更优。在做设备结构设计时，这类标准规格的风机不需要单独定制安装支架，直接利用机柜的标准开孔就能完成固定，能够大幅缩短设备的设计和装配周期。

　　建模时还特意还原了风机外框侧面的导向棱结构，这个结构的作用是在风机嵌入安装孔时起到定位导向作用，降低装配时的对位难度，同时也能填充安装间隙，减少缝隙处的漏风，提升风冷循环的效率。对于结构设计从业者来说，这类标准件的高精度三维模型能够直接调用到设备装配体中，不需要从零开始测绘建模，既可以节省建模时间，也能避免因测绘尺寸偏差导致的安装干涉问题，在做设备的热仿真分析时，准确的叶片曲面和外框结构也能提升仿真结果的参考价值，帮助工程师更合理地规划设备内部的风道走向，确定风机的安装数量和排布位置。
