120mm规格方形轴流散热风扇结构

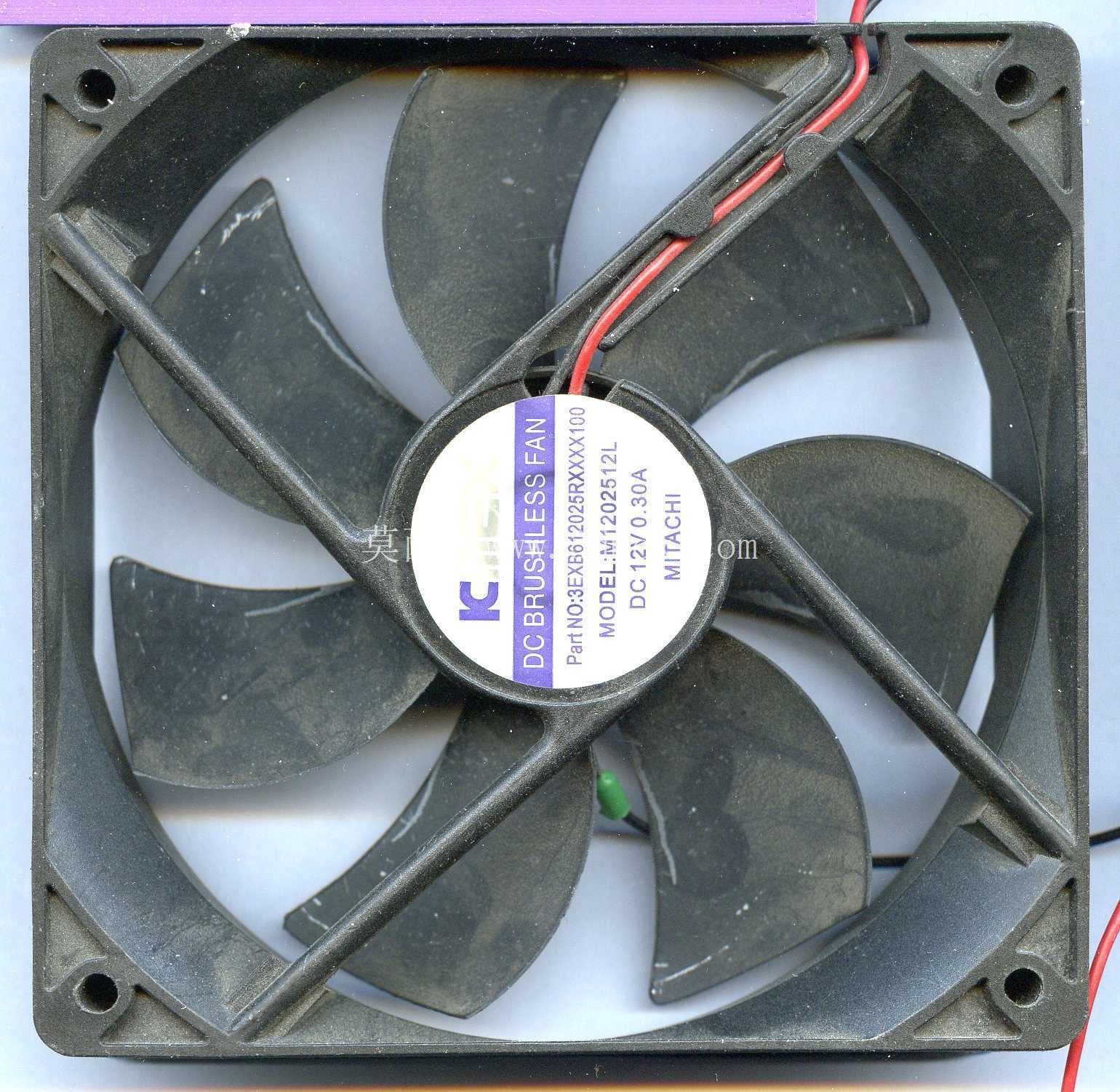

　　在工业控制机柜、台式计算机机箱、服务器机架、大功率电源模块、变频驱动装置这类需要持续风冷散热的场景里，120mm规格的轴流散热风扇是应用覆盖面极广的通用散热部件，这类部件的散热效率、安装适配性、运行可靠性，直接影响整套设备的长期运行稳定性，很多电子设备出现的过热降频、元器件寿命衰减问题，往往和散热风扇的选型匹配、安装设计不到位有直接关联。这款120mm方形轴流风扇的外框采用标准正方形安装边界设计，四个边角预留的沉头安装孔位完全匹配行业通用的安装孔距规范，不管是固定在机箱的金属网面板上，还是卡在散热鳍片组的固定支架上，抑或是安装在机柜通风口的防尘棉内侧，都不需要额外做安装位的改孔调整，能直接适配市面上绝大多数同规格的风扇固定位，大幅降低设备结构设计阶段的适配工作量。

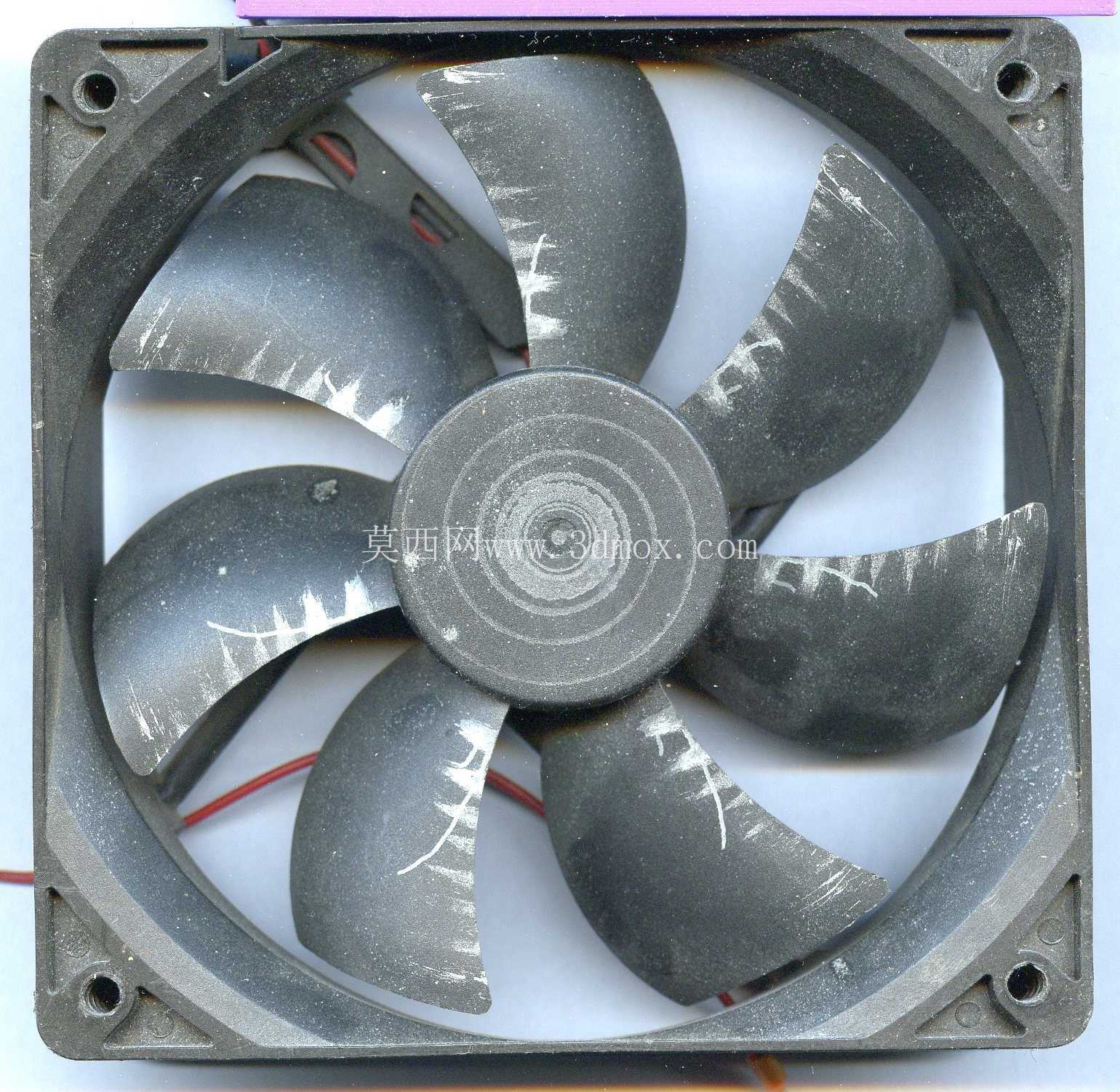

　　扇叶部分采用七叶大倾角曲面设计，和常见的五叶、九叶结构不同，七叶的曲面弧度经过气动优化，在相同转速下能推动更大的空气流量，同时叶尖和外框内壁的间隙控制在极小的范围内，减少叶尖漏流带来的风量损失，扇叶表面的导流纹路能打散叶片表面的附面层气流，降低气流流过叶片时产生的涡流噪音，兼顾散热风量和运行静音表现，适合对噪音控制有一定要求的办公场景设备、家用电子设备使用。从结构设计逻辑来看，这款风扇的外框做了加厚的加强筋处理，四个边角的安装位周围做了局部加厚，避免安装时螺丝锁紧力过大导致外框开裂，外框的进出风侧做了小弧度的导风圆角，能减少气流进出风框时的风阻，提升有效送风距离。

　　中心的轮毂部分做了同心圆的配重结构，出厂时的动平衡校准痕迹清晰可见，能保证风扇在长期高速运转时不会出现偏心抖动，避免抖动传导到设备外壳上产生共振噪音，也能延长内部轴承的使用寿命。在实际选型应用中，这类120mm风扇常被用在1U-2U服务器的通风位、台式电脑的机箱前后进出风位、工业PLC控制柜的顶部排风位、大功率LED灯具的散热鳍片配套风冷位，甚至部分小型新风设备、桌面空气净化设备也会采用同规格的风扇作为送风动力部件。设计配套结构时需要注意，风扇的安装面要预留足够的进出风空间，进风侧不能紧贴密闭的墙面或者设备外壳，至少保留15mm以上的进风间隙，出风侧如果要加装防尘网，也要选择风阻较小的尼龙防尘网，避免防尘网堵塞导致风量大幅衰减。

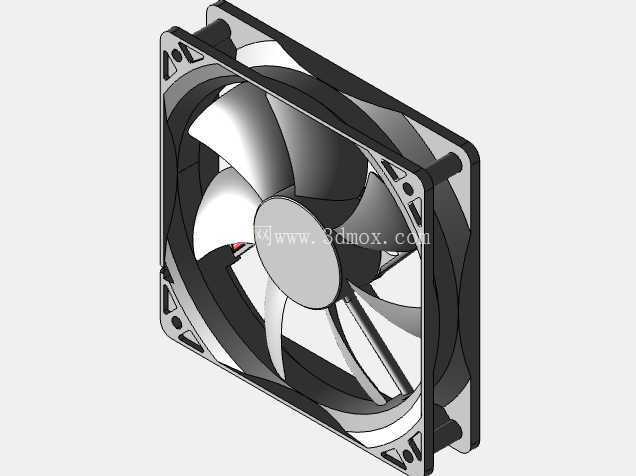

　　另外接线部分的出线位置在风扇外框的侧边，设计走线槽时要避开扇叶的旋转范围，防止线材被转动的扇叶刮破造成短路。这款风扇的结构建模完整还原了外框的安装孔位、扇叶的曲面弧度、中心轮毂的细节结构，不管是做设备的散热结构装配模拟，还是做风扇本身的结构优化改型，都能直接作为基础模型使用，不需要重新测绘实物尺寸，能大幅缩短结构设计阶段的建模周期。在做散热仿真分析时，准确的扇叶曲面模型也能提升流体仿真的计算精度，更真实地模拟实际工作状态下的风道走向和风量分布，帮助工程师提前预判散热方案的有效性，减少后期样机测试阶段的整改次数。
