索尼PTZ云台网络摄像机外观结构设计

　　在视频会议、远程教学、中小型会场监控以及智慧展厅导览这类场景里，云台型网络摄像机的部署占比逐年提升，这类设备不需要额外搭配外置云台结构，自身集成水平、俯仰两个维度的转动机构，能够覆盖更大的视场范围，相比固定机位的枪机、半球摄像机，在需要灵活调整取景角度的场景里适配性更强。本次呈现的这款云台摄像机表面模型，完全参照实体设备的真实尺寸比例搭建，所有外观曲面、分件边界都和量产实物保持一致，能够直接用于方案展示、场景装配模拟、安装点位效果预演等工作环节。

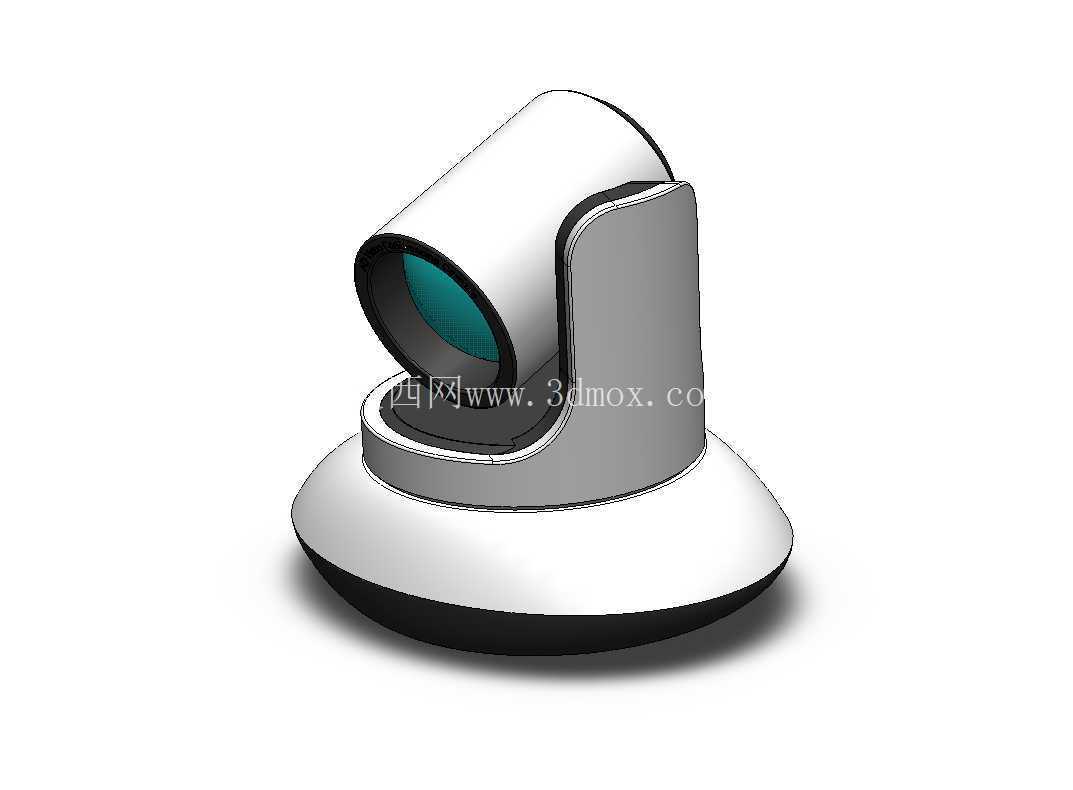

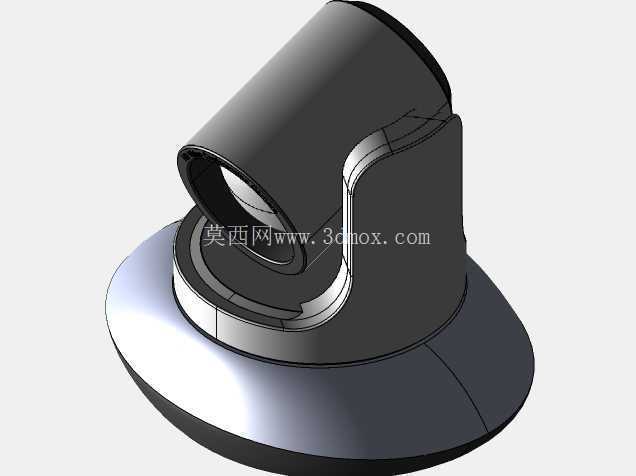

　　从实际使用的角度来看，这类PTZ摄像机通常部署在会议室天花板、墙面支架或者展厅前台上方位置，安装时需要提前预留足够的转动空间，避免设备俯仰、水平旋转时和周边的墙面、吊顶装饰、走线槽发生干涉。模型还原了设备的三段式结构：底部的圆形安装底座，是整个设备和安装面连接的承载部分，底座底面为平整平面，能够适配标准的吊装、壁装支架接口，底座边缘做了圆弧过渡处理，没有尖锐棱角，既符合消费类电子设备的外观设计逻辑，也能避免安装调试过程中剐蹭施工人员。中部的支撑连接段，内部集成了水平旋转的传动结构，外部壳体做了曲面收窄处理，衔接底部底座和上部的镜头舱，这个部分的曲面弧度经过反复调整，既能够保证内部传动组件的安装空间，也让整体外观线条更流畅，没有生硬的转折。上部的镜头舱是设备的核心功能区，能够围绕连接轴做俯仰角度调整，镜头前端的视窗区域做了内凹设计，能够减少环境杂光直射镜头产生的眩光，视窗周边的壳体做了阶梯式的收边，和镜头组件的装配公差匹配，避免出现外观缝隙不均的问题。

　　在建模过程中，优先保证了整体安装尺寸的准确性，底座的直径、设备整体的高度、镜头舱俯仰到最大角度时的外轮廓边界都和实物保持一致，这一点对于前期做安装点位规划的工程人员来说非常重要——在做会场三维布局模拟时，可以直接把模型导入场景，模拟不同安装高度下的视场覆盖范围，校验转动过程中是否会和周边物体产生碰撞，不需要等到现场安装时才发现空间预留不足的问题。外观曲面的搭建采用了连续G2曲率过渡，尤其是底座和支撑段、支撑段和镜头舱的衔接位置，没有出现曲面棱线错位、曲率突变的问题，渲染出来的效果和实物的质感高度匹配，用于方案汇报、产品展示时不需要再额外调整曲面细节。

　　从功能适配的角度来说，这类云台摄像机通常支持远程角度调整、变焦控制、网络视频流传输，在结构设计上需要平衡内部组件的安装空间和外观的简洁性，模型还原了壳体上所有的分模线位置、装配卡扣的对应边界，对于做结构二次开发、外观改型的设计人员来说，可以直接在这个表面模型的基础上拆分内部零件，省去逆向扫描、点云处理的环节，缩短前期设计的周期。镜头舱的重心位置和支撑段的旋转轴做了对应匹配，实际装配时能够降低转动电机的负载，提升转动过程的平稳性，这一点在模型的比例还原上也做了对应体现，不会出现外观比例失衡导致的结构设计误导。

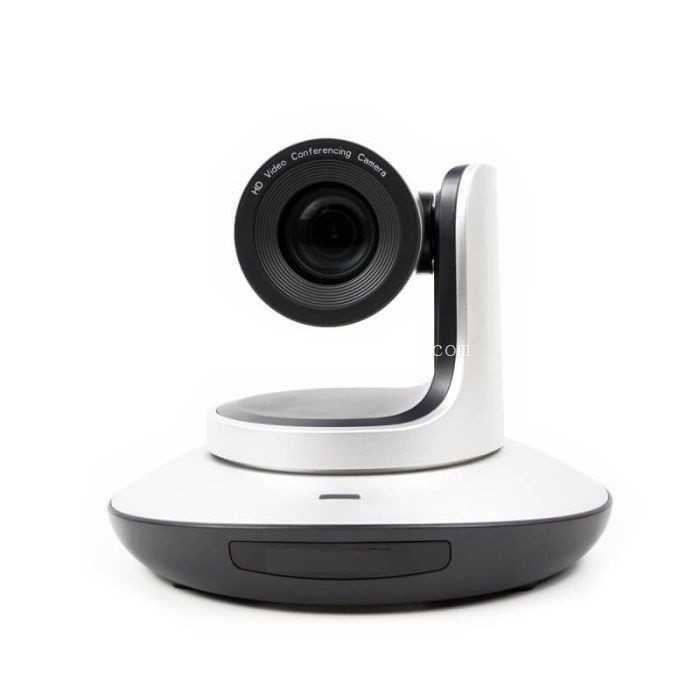

　　在不同的应用场景里，这类设备的安装要求也有区别：吊装场景下，底座需要和吊装支架牢固连接，走线从底座中心的过线孔引出，模型上预留了对应的过线孔位置标识，能够方便施工人员提前规划走线路径；壁装场景下，设备的俯仰角度调整范围需要结合墙面安装高度做校准，模型的转动角度边界和实物一致，能够直接在三维场景里模拟不同角度下的取景范围，帮助调试人员提前预设巡航点位。设备整体的外观采用了哑光白和深灰的分色设计，镜头视窗部分采用深色透明材质，模型在材质分区上也做了明确的划分，导入渲染软件后可以直接赋予对应材质，快速产出不同场景下的效果展示图。

　　很多设计人员在做会场智能化、智慧安防的方案时，往往会因为找不到比例准确的设备模型，导致方案展示效果失真，或者安装空间校验出现偏差，这个表面模型完全按照实物尺寸搭建，所有外轮廓边界都经过核对，既可以用于方案的可视化展示，也能够作为安装空间校验的参考依据，减少现场施工时的调整工作量。
