六端口CAT6a屏蔽型RJ45网络配线架

　　在综合布线系统的设备间、楼层弱电井、开放式办公区工位汇聚点、工业控制柜内部通讯单元等场景中，这类六端口RJ45配线架是铜缆链路端接、调度的核心节点，区别于大对数线缆直连的粗暴布线方式，它能把零散的水平布线六类线缆统一端接在固定点位，后续网络调整、端口排查、链路跳接时不需要反复拉扯预埋在墙体、桥架内的永久链路，只需要在配线架前端通过短跳线完成交换机与终端点位的链路切换，能大幅降低永久链路的物理损耗，减少后期运维的故障排查范围。

　　从实际功能来看，这款配线架对应CAT6a传输等级，可支持万兆以太网100米距离内的稳定传输，兼容百兆、千兆的向下适配场景，每个端口都做了独立的线对隔离结构，避免相邻端口之间的串扰影响，金属壳体的设计一方面能提供连续的电磁屏蔽通路，在工业现场存在变频器、伺服电机等强电磁干扰源的场景下，能减少外界电磁噪声对高频网络信号的影响，另一方面金属壳体的结构强度更高，在频繁插拔跳线的日常运维中，不会出现塑料壳体开裂、端口松脱的问题。

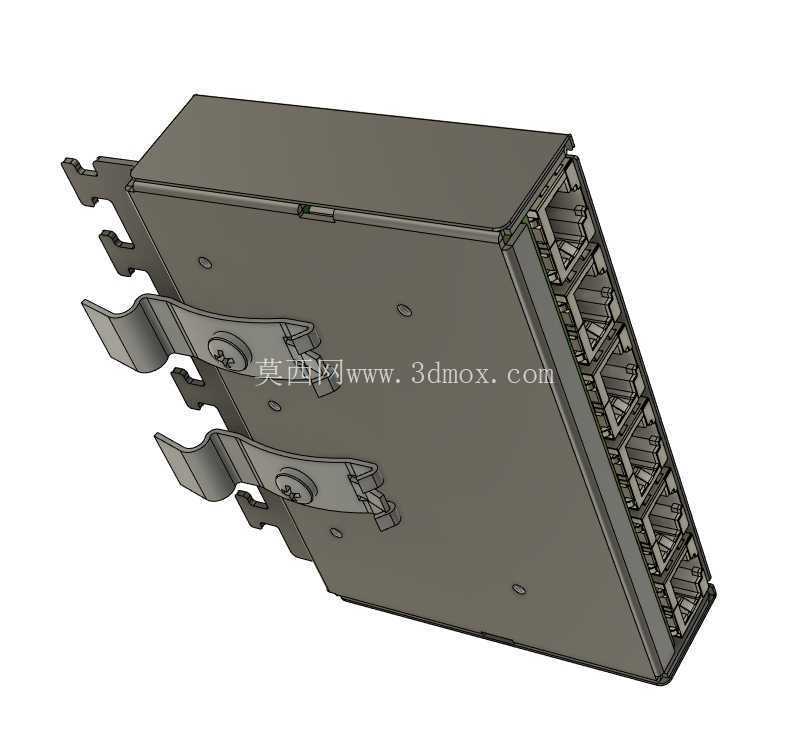

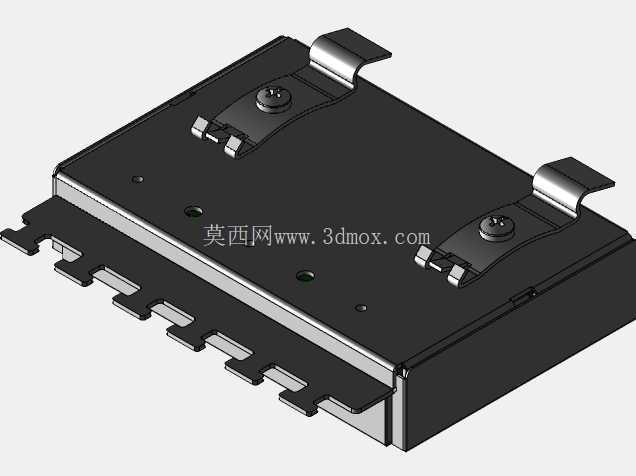

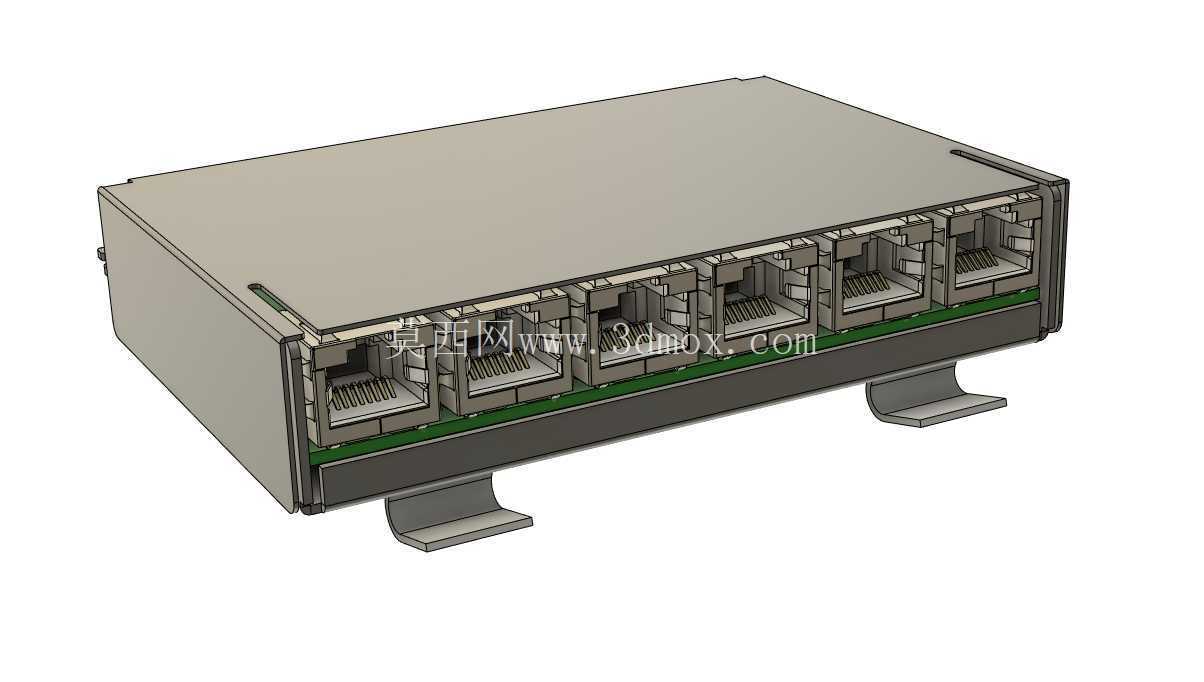

　　设计层面上，这款产品做了紧凑化的端口布局，六个RJ45端口沿壳体长度方向等距排列，端口间距预留了足够的手指操作空间，插拔水晶头时不会因为相邻端口的跳线接头干涉导致操作不便；壳体底部的两个L型安装支脚是适配标准DIN导轨安装的结构，不需要额外打孔固定，直接卡装在TS-35标准电气安装导轨上就能完成固定，支脚的折弯角度做了限位设计，卡装后不会因为线缆拉扯出现导轨滑脱的问题；壳体内部预留了线缆端接的理线空间，六类线的十字骨架在端接时可以顺着内部的理线柱排布，避免线对过度扭绞破坏双绞结构导致的回波损耗超标，每个端口的IDC打线柱对应色标做了清晰的分色标识，不管是按照T568A还是T568B线序端接，都能快速对应线位，减少端接错误率。

　　安装边界方面，这款配线架的整体宽度适配6个标准RJ45端口的排布尺寸，深度控制在不超出常规弱电箱、控制柜内部的安装净空，安装完成后前端面与导轨的距离预留了跳线的弯曲半径空间，即使是带屏蔽壳的粗径CAT6a跳线，插装后也不会出现线缆过度弯折导致的信号衰减问题；壳体侧面预留了接地柱的安装位置，现场应用时可以通过6平方毫米的接地黄绿线连接到机柜接地排，让整个金属壳体的屏蔽层形成连续的接地通路，真正发挥屏蔽线缆的抗干扰作用，避免出现屏蔽层悬浮导致的干扰耦合问题。

　　在实际工程选型中，这类小端口数的配线架特别适合点位数量不多的分布式布线场景，比如小型车间的单机设备控制柜、监控系统的网络汇聚箱、小型办公区的楼层分线盒，不需要占用19英寸机柜的整U安装空间，在导轨上和断路器、交换机、电源模块并排安装即可，能大幅节省柜内安装空间；端口的插拔寿命满足万次以上的插拔要求，内部的接触金针做了镀金处理，长期在温湿度变化的工业环境下使用也不会出现接触氧化导致的链路丢包问题，壳体的边角都做了钝化处理，安装施工时不会划伤施工人员的手部，也不会刮破相邻线缆的外绝缘层。
