适配树莓派与Jetson Nano的USB摄像头结构

　　做嵌入式视觉项目的结构设计时，最容易踩坑的就是摄像头模块的安装适配，很多开源方案里的摄像头要么没有预留标准安装位，要么镜头突出量和外壳干涉，要么接插件位置和主板布线冲突，这款适配Raspberry Pi和NVIDIA Jetson Nano的0.3MP USB摄像头，在结构设计上刚好解决了这些嵌入式项目里的常见痛点。先从实际应用场景说，这类低像素USB摄像头不是用来做高清成像的，大多用在小型移动机器人的循迹避障、智能门禁的人脸触发抓拍、工业小型设备的状态视觉检测、开源智能小车的视觉导航场景里，0.3MP的分辨率刚好能满足低带宽下的实时图像传输，不会像高像素摄像头那样占用过多嵌入式主控的USB带宽，也不会因为数据量过大导致画面延迟，对于不需要高清细节、只需要轮廓识别、色块检测、简单二维码识别的场景来说，这个参数的摄像头性价比和稳定性反而更高。从功能特性上看，它采用标准USB接口输出，不需要额外的驱动适配，主流的嵌入式Linux系统都能直接识别，省去了硬件驱动调试的步骤，对于结构工程师来说，不用考虑额外的信号转接板空间，只需要预留USB走线的位置即可。镜头部分采用定焦设计，焦距适配嵌入式设备常见的10cm到2m的工作距离，不需要额外的调焦结构，出厂时已经固定好最佳成像焦距，避免了后期使用中因为震动导致镜头移位、焦距跑偏的问题，镜头外圈做了圆柱形的定位台阶，方便在外壳上开对应的安装孔，直接卡入就能保证镜头和外壳面板的同轴度，不会出现镜头偏斜、视角被外壳遮挡的问题。

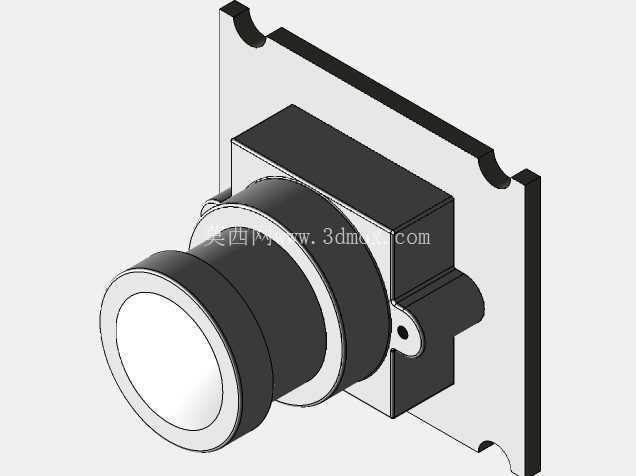

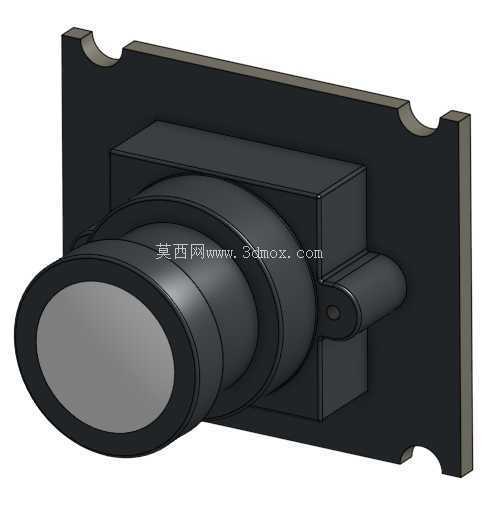

　　再看设计思路，整个模块采用分体式的安装结构，后方的PCB板部分做了方形的壳体包裹，既可以保护内部的感光芯片和电路，又能作为安装定位的基准面，安装板上预留了两个对称的固定耳，每个固定耳上开有标准的小孔，既可以用M2的螺丝直接固定在设备的内部支架上，也可以配合铜柱做悬空安装，固定耳的位置刚好在镜头光轴的两侧，安装后受力均匀，不会因为长期震动出现镜头倾斜的问题。前方的安装法兰板做了带缺口的方形结构，两个侧边的缺口是为了避让设备外壳上的加强筋，很多3D打印的嵌入式设备外壳在摄像头安装位附近会做加强筋来提升面板强度，如果摄像头模块是完整的方形，很容易和加强筋干涉，这个缺口设计刚好能避开常见的3mm宽度加强筋，不需要额外修改外壳结构就能直接装配。

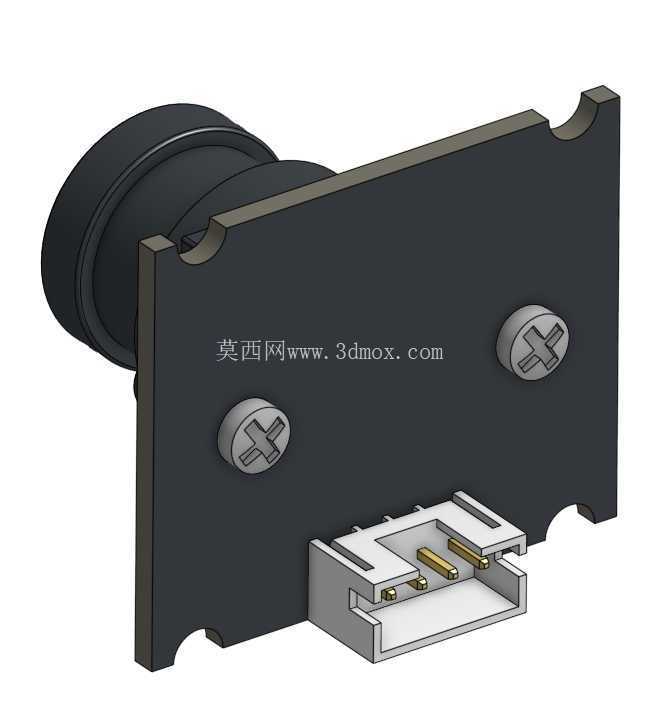

　　说下外形尺寸和安装边界，整个模块的镜头部分直径是标准的14mm，突出安装面板的长度是12mm，设计外壳面板的时候，只需要开14.5mm的通孔，预留0.5mm的装配间隙，就能保证镜头顺利穿出，不会出现卡滞；后方的PCB主体部分长宽尺寸是25mm*20mm，距离安装面板的高度是18mm，在布局内部结构的时候，摄像头后方18mm的范围内不要布置过高的元器件，避免和PCB板干涉；USB接插件从模块的侧方引出，出线方向和安装面板平行，布线的时候只需要在侧方预留5mm的走线空间，不需要在摄像头正后方预留走线位置，能有效压缩设备的整体厚度，对于做薄型嵌入式设备的结构设计来说非常友好。另外在细节设计上，镜头和PCB连接的部分做了遮光处理，避免设备内部的LED光线从镜头缝隙漏到感光芯片上，导致画面出现眩光、雾蒙蒙的问题，很多廉价摄像头模块没有做这个遮光设计，装到设备内部之后，只要板载电源灯亮，画面角落就会出现反光光斑，严重影响成像效果，这个模块在镜头座和PCB之间加了黑色的遮光泡棉，能完全隔绝内部杂光，不需要结构工程师额外做遮光罩设计。固定耳上的安装孔中心距是20mm，这个尺寸刚好兼容开源硬件常用的铜柱安装孔距，不管是装在树莓派的官方摄像头支架上，还是装在Jetson Nano的配套散热外壳上，都能直接对齐孔位，不需要重新打孔。

　　在做设备结构校核的时候要注意，镜头的视场角是72度，安装的时候镜头前方不要有突出的结构件遮挡视场，尤其是安装面板的通孔倒角不要过大，否则会在画面边缘出现暗角，按照预留0.5mm装配间隙的尺寸设计，面板厚度不超过2mm的情况下，不会出现视场遮挡的问题。如果是用在移动机器人上，安装的时候建议在固定耳和支架之间加薄的橡胶减震垫，因为机器人行走时的电机震动会传递到摄像头模块上，虽然定焦镜头不会因为震动跑焦，但持续的高频震动可能会导致USB接插件接触不良，加减震垫之后能有效过滤高频震动，提升连接稳定性。整个模块的重量只有8g左右，即使是装在小型舵机云台上做俯仰转动，也不会给舵机带来额外的负载，不会因为摄像头过重导致舵机丢步、转动不到位的问题，对于做两自由度视觉云台的项目来说，这个重量参数非常合适，不需要额外选配大扭矩舵机就能带动。
