HDMI转VGA视频信号转换连接线结构

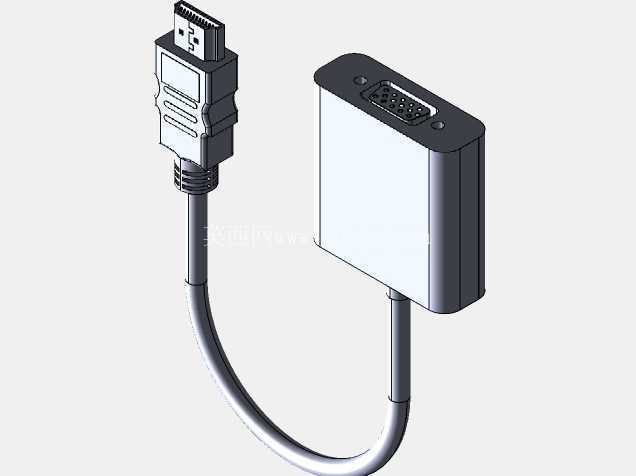

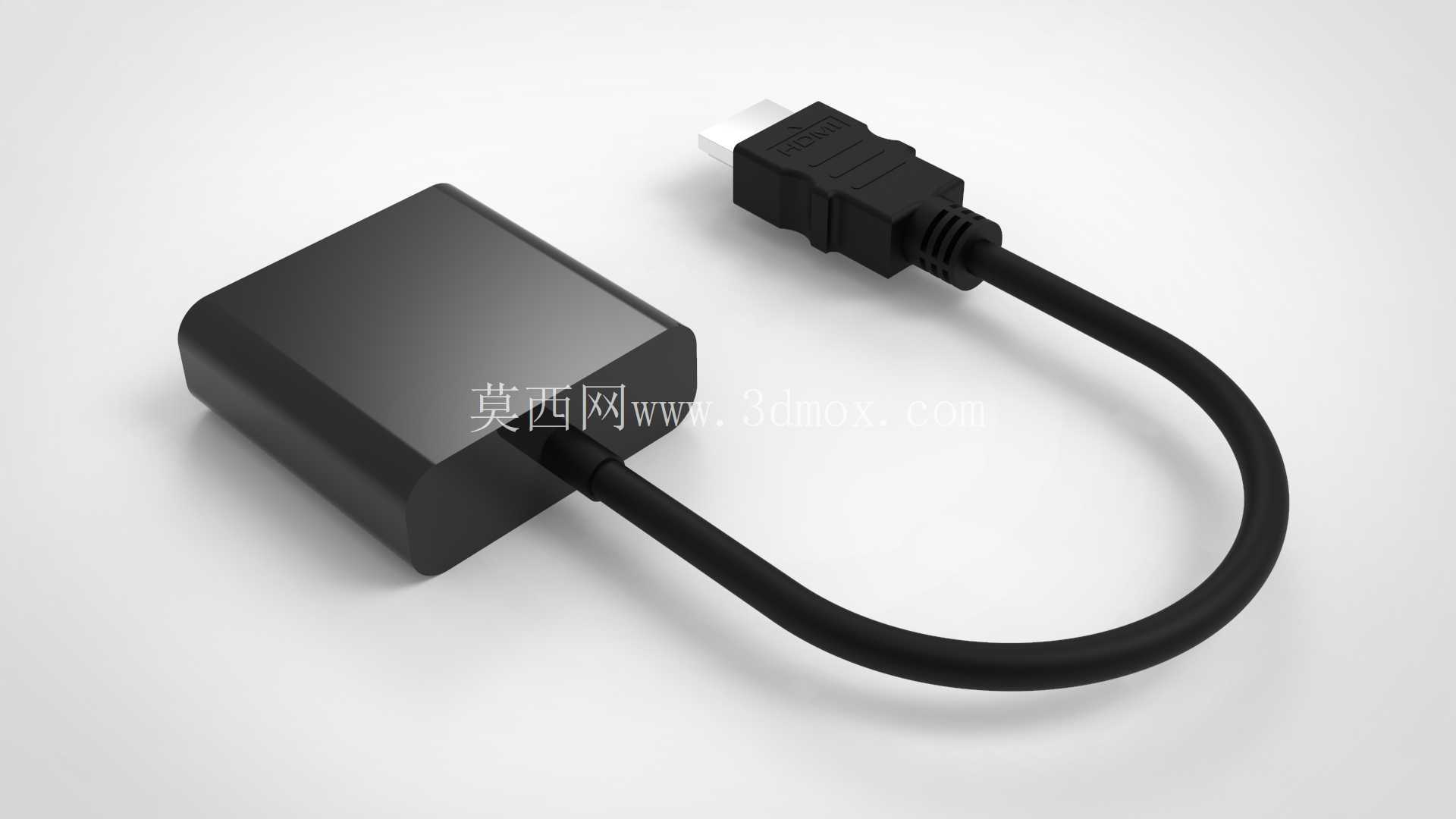

　　在工业控制现场的老旧显示设备改造场景里，经常会遇到新输出端仅配备HDMI接口、而现场服役多年的工业显示器、投影设备仅保留VGA模拟信号输入口的适配难题，这类短距转换连接线就是为解决这类接口不匹配问题设计的，不需要额外布设长距离信号线路，也不用更换现有显示终端，就能完成数字视频信号到模拟信号的转换输出。从结构设计上看，这款转接线采用短线一体化注塑成型结构，HDMI端为公头直插结构，接头外壳做了防滑纹理处理，插拔时可以更好施力，避免插拔过程中接头受力不均导致针脚弯折，接头内部的金属屏蔽层直接和线身的屏蔽铝箔连通，能减少工业现场复杂电磁环境对视频信号的干扰，避免画面出现水波纹、闪屏这类常见的信号干扰问题。

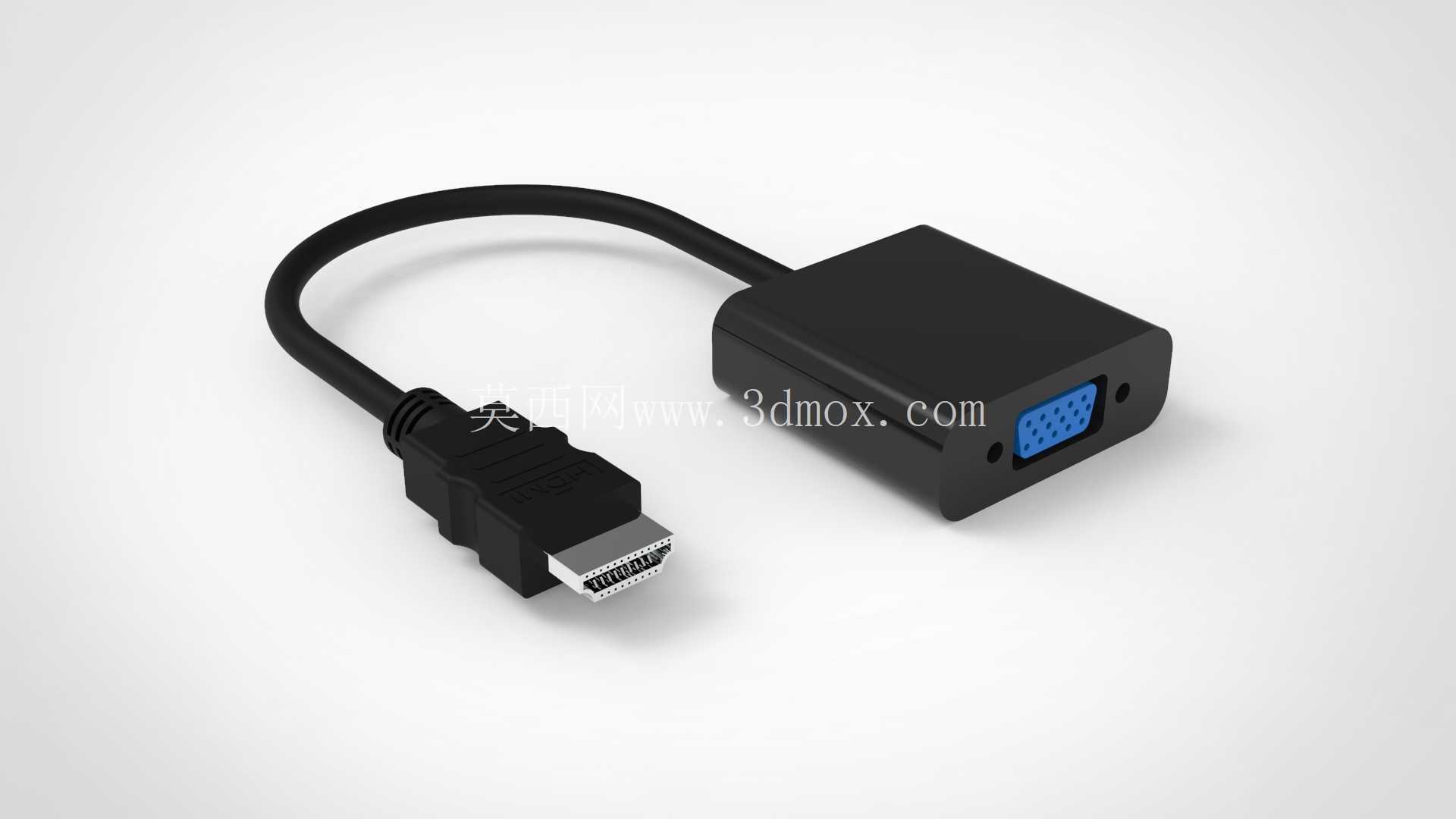

　　线身采用常规的PVC外被材质，内部包含信号转换所需的差分信号线、供电线路以及屏蔽层，线长控制在较短区间，既可以避免模拟信号长距离传输出现的衰减问题，也不会因为线材过长导致设备接口处受力过大，长时间使用出现接口松脱的情况。VGA端为母座结构，外壳做了梯形防呆设计，和标准VGA公头的外形完全匹配，母座内部的15个针孔位置严格遵循VGA接口的标准尺寸规范，孔位公差控制在合理范围，既可以保证公头插入时的顺畅度，也能避免针脚对位不准导致的插针弯折问题，母座两侧预留了标准的螺丝固定孔位，和VGA线对接后可以通过螺丝锁紧，避免设备运行过程中因为震动导致接线松脱、信号中断。从安装边界来看，HDMI公头的外形尺寸和标准HDMI公头完全一致，插入设备接口后，突出设备表面的长度控制在合理范围，不会和设备相邻的其他接口产生干涉，哪怕设备上的HDMI接口和USB、网线等接口间距较小，也能顺利插入，不会挡住旁边的接口使用。VGA母座端的外壳做了圆角处理，没有尖锐的棱角，在机柜内部狭小空间布线时，不会刮伤其他线材的外被，整体外壳采用硬质ABS材质注塑成型，表面做了细磨砂处理，既可以提升手持插拔时的摩擦力，也能避免日常使用中表面留下明显的指纹和划痕。

　　在实际使用场景中，这类转接线除了工业现场的设备适配，也常用于办公场景里的笔记本电脑连接老旧投影、台式机连接早年的VGA接口显示器，不需要额外安装驱动，接入后就能直接完成信号转换，内部的转换电路直接集成在VGA端的外壳内部，不需要额外的供电线路，依靠HDMI接口输出的电力就能完成信号转换工作，减少了额外布线的麻烦。设计过程中，线身和两端接头的连接位置做了加长的应力释放结构，也就是接头尾部的软胶过渡段，这个位置是线材弯折损坏的高发区域，加长的软胶过渡可以分散线材弯折时的应力，避免反复弯折后内部线芯断裂，提升线材的使用寿命。

　　接口内部的接触件都采用镀金处理，既可以降低接触电阻，减少信号传输过程中的损耗，也能避免接触件长时间使用出现氧化，导致接触不良、信号中断的问题。VGA母座内部的蓝色胶芯是标准VGA接口的常用配色，方便施工人员快速识别接口类型，在光线不好的机柜内部布线时，不用反复查看接口标识就能快速完成接线。整体结构没有多余的活动部件，所有电路都密封在注塑外壳内部，具备一定的防尘能力，可以适应多尘的工业车间环境，不需要额外的防护措施就能长期稳定工作。在三维建模过程中，需要严格匹配各接口的标准尺寸公差，尤其是HDMI公头的金属插片尺寸、VGA母座的针孔位置度，还有两端接头的外形轮廓，确保建模完成后做虚拟装配时，能和对应的标准接口顺利配合，不会出现干涉、插不进去的问题，同时还要还原线身的自然弯曲形态，模拟实际使用时的布线状态，方便做设备布线的干涉检查，提前预判机柜内部布线时会不会和其他部件产生位置冲突。
