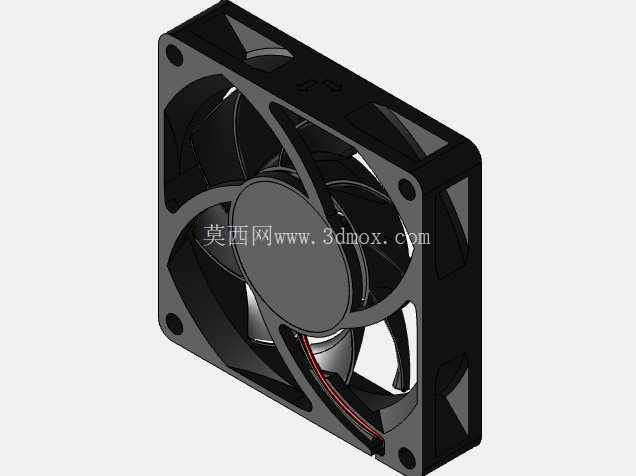

7015规格通用型轴流散热风机结构

　　在电子设备热管理、小型工控机柜通风、消费电子散热的实际工程场景里，70mm见方的轴流风扇是选型频次极高的风冷部件，这类薄型轴流风机的核心作用，是通过定向气流带走发热元器件表面积聚的热量，让芯片、功率器件等热源维持在额定工作温度区间内，避免过热触发降频、寿命衰减甚至硬件烧毁的问题。做这类风扇的三维结构建模时，首先要锚定实际安装的边界约束：7015规格对应的是外框正方形边长70mm、整体轴向厚度15mm，这是行业通用的安装尺寸基准，外框四个角的安装孔位需要严格匹配标准孔距，孔位的沉台深度、孔径大小要适配常用的自攻螺丝或者减震胶钉，确保装机后不会出现孔位错位、安装干涉的问题，很多新手建模时容易忽略外框边角的圆角过渡，实际量产的风扇外框边角都会做小圆弧处理，既可以避免安装时割手，也能减少注塑成型时的应力集中问题。

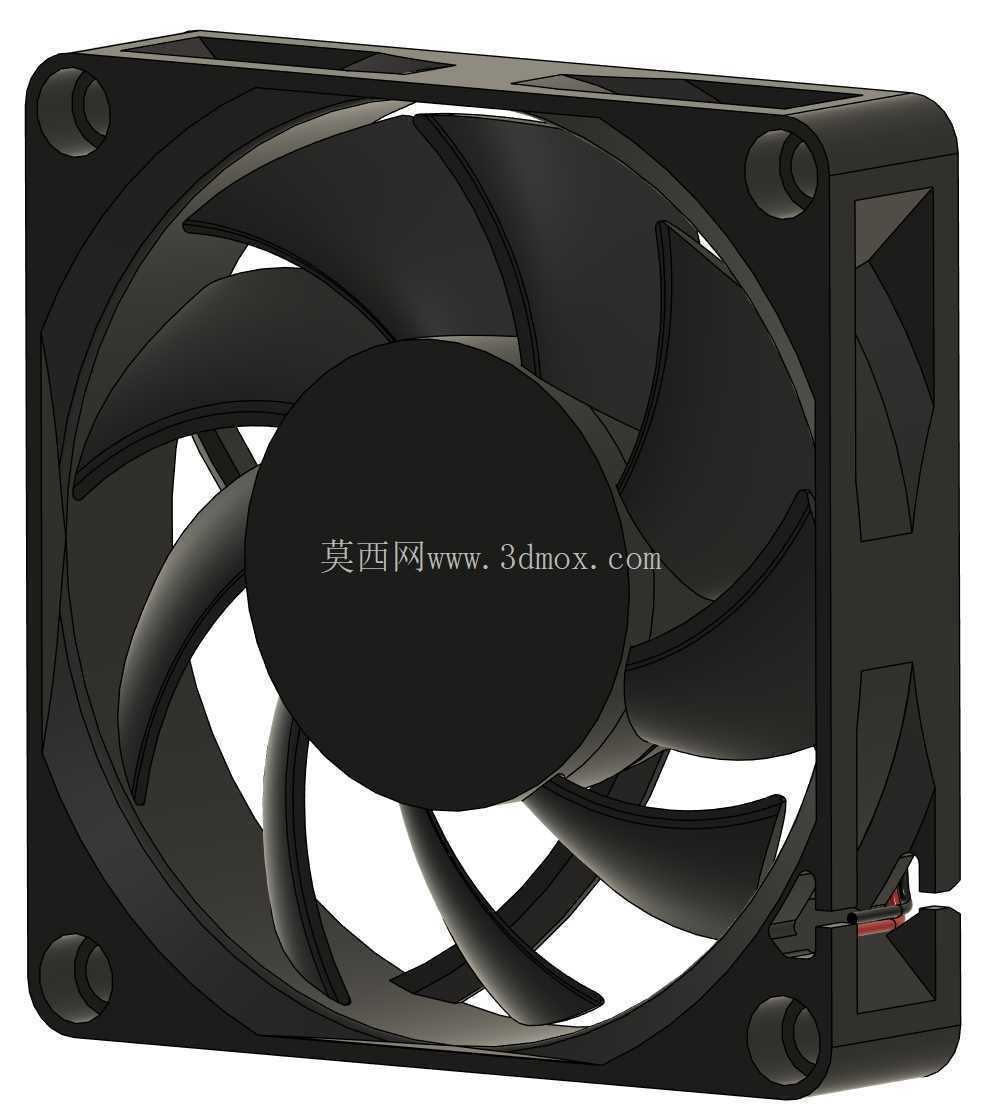

　　从结构设计的逻辑来看，这类轴流风扇的外框采用一体式方形结构，相比圆形框体，方形外框在设备内部安装时定位更方便，不需要额外设计旋转防呆结构，框体的进风侧和出风侧会做细微的导流倒角，减少气流进出框体时的涡流损耗，提升实际送风效率。扇叶的曲面设计是整个风扇的核心，建模时不能只做简单的曲面拉伸，要参考实际量产扇叶的翼型截面，从叶根到叶梢的弦长、安装角是连续变化的，叶根部分的安装角更大，保证和中心轮毂连接的结构强度，叶梢部分的安装角逐渐收小，降低叶梢和框体内壁之间的间隙漏风损失，同时七片扇叶的不等距排布设计，是为了打散旋转时的气流脉动频率，降低运行时的气动噪音，避免和设备壳体产生共振异响。中心轮毂的直径要匹配内置驱动电机的尺寸，轮毂表面做平整化处理，既可以减少迎风面的气流阻力，也方便粘贴品牌标识，轮毂和扇叶的连接位置要做圆滑的过渡圆角，避免长期高速旋转时出现应力开裂的问题。

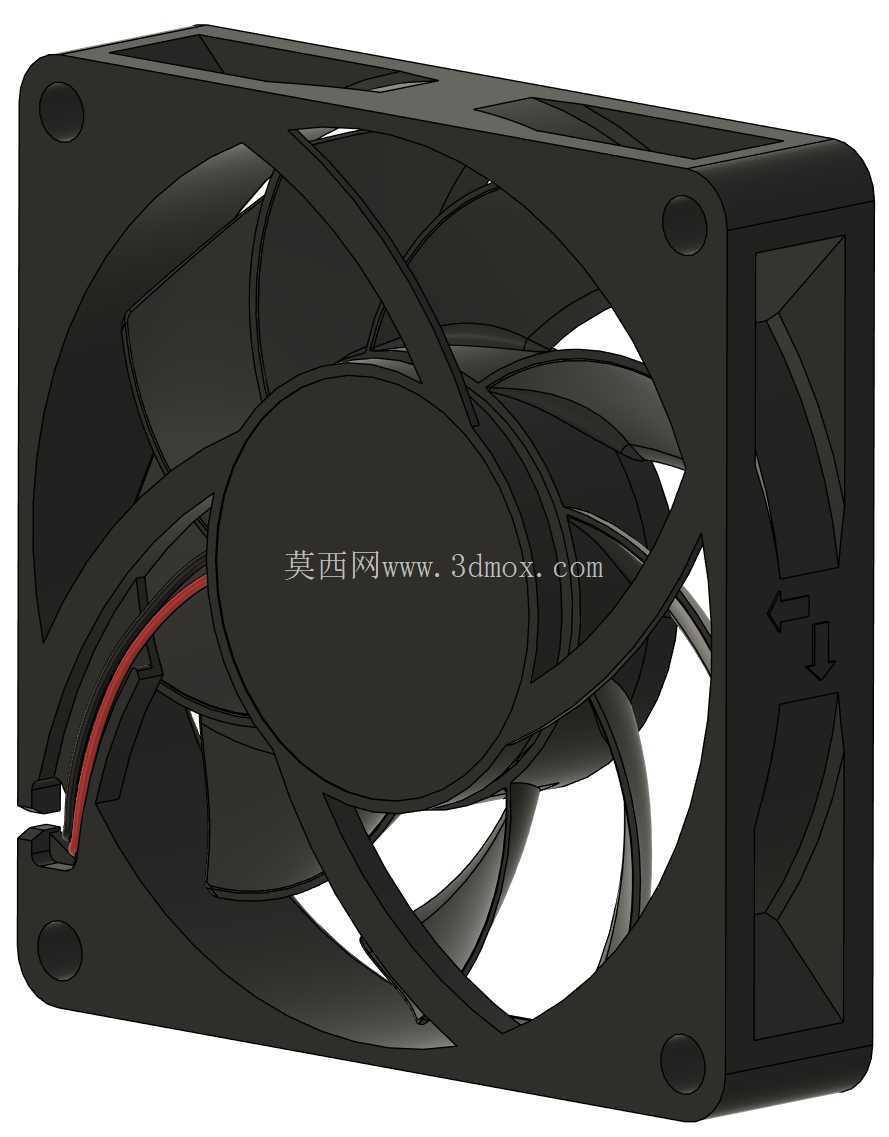

　　在实际设备选型应用中，这类7015轴流风扇的适用场景非常广，台式电脑的机箱辅助散热、ITX小机箱的排风、小型NAS存储设备的内部通风、工控机的侧壁通风、路由器或者交换机的散热改装、甚至小型3D打印机的喷头散热辅助都能用到，建模时做简化占位版本的结构，是因为在整机设备的结构设计阶段，不需要还原风扇内部的驱动电路板、线圈、轴承等细小零部件，只需要把外轮廓、安装孔位、扇叶的运动包络做准确，就能满足整机的干涉检查、风道仿真的需求，避免因为导入过于精细的风扇模型导致整机装配文件过大，影响设计操作的流畅度。建模过程中还要注意扇叶和外框内壁的间隙控制，间隙太小容易出现扇叶擦框的装配问题，间隙太大会导致漏风增加、送风效率下降，实际量产产品的间隙一般控制在0.5-1mm之间，建模时要把这个装配公差考虑进去，同时外框侧面的出线槽位置要和实际走线方向匹配，槽位的大小要适配风扇引线的直径，避免装机时压线导致引线绝缘层破损。另外，外框四个角的安装柱高度要和整体厚度匹配，安装柱的端面要做平面度的约束，保证风扇安装后和安装面贴合平整，不会出现倾斜导致扇叶旋转时动平衡不良的问题。对于结构设计从业者来说，这类通用标准散热部件的准确建模，能够大幅提升整机结构设计的效率，不需要每次做项目都重新绘制风扇的基础结构，只需要调用匹配尺寸的模型，就能快速完成安装位的布局、风道的初步规划，把更多的设计精力放在核心功能结构的优化上。
