ESP01S物联网TTL转USB适配模块

　　在民用物联网设备调试、小型智能硬件二次开发场景里，这类TTL转USB适配模块是日常调试工作里出镜率极高的小工装，不同于通用的CH340串口板，这款适配模块直接集成了ESP01S模组的标准2x4排针座，省去了调试时反复杜邦线接线、核对引脚定义的繁琐步骤，拿取ESP01S模组直接插入排针座就能完成硬件连接，大幅降低了接线错误导致的模组烧毁、通讯失败概率。从实际使用场景来看，这类模块常被用于Sonoff、Shelly等主流民用智能开关的固件刷写、参数调试工作，也可作为小型物联网节点的临时供电与通讯载体，在原型验证阶段不需要额外设计供电与串口电路，直接通过USB接口取电并完成与上位机的串口通讯，能把原型验证的接线时间压缩到几秒内。

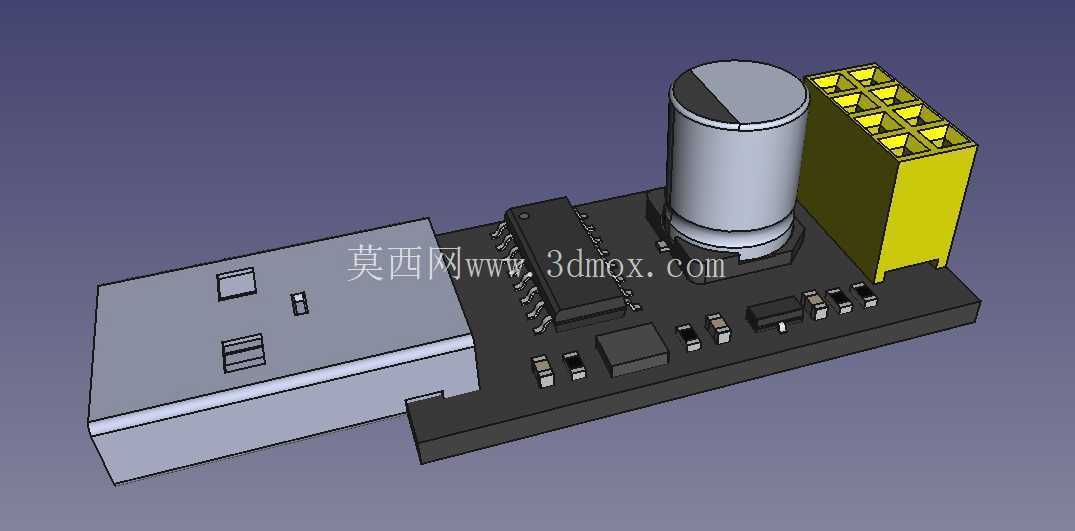

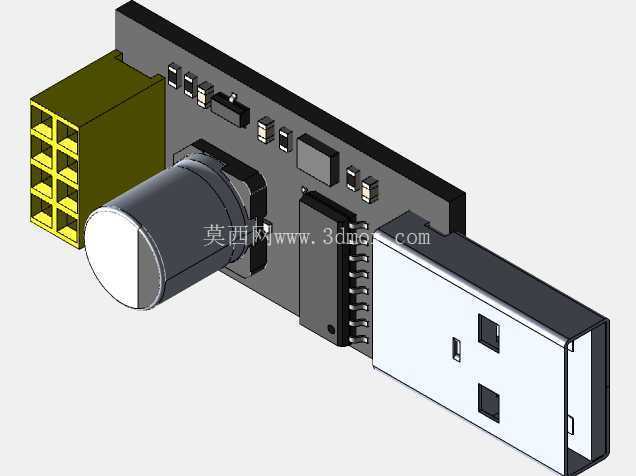

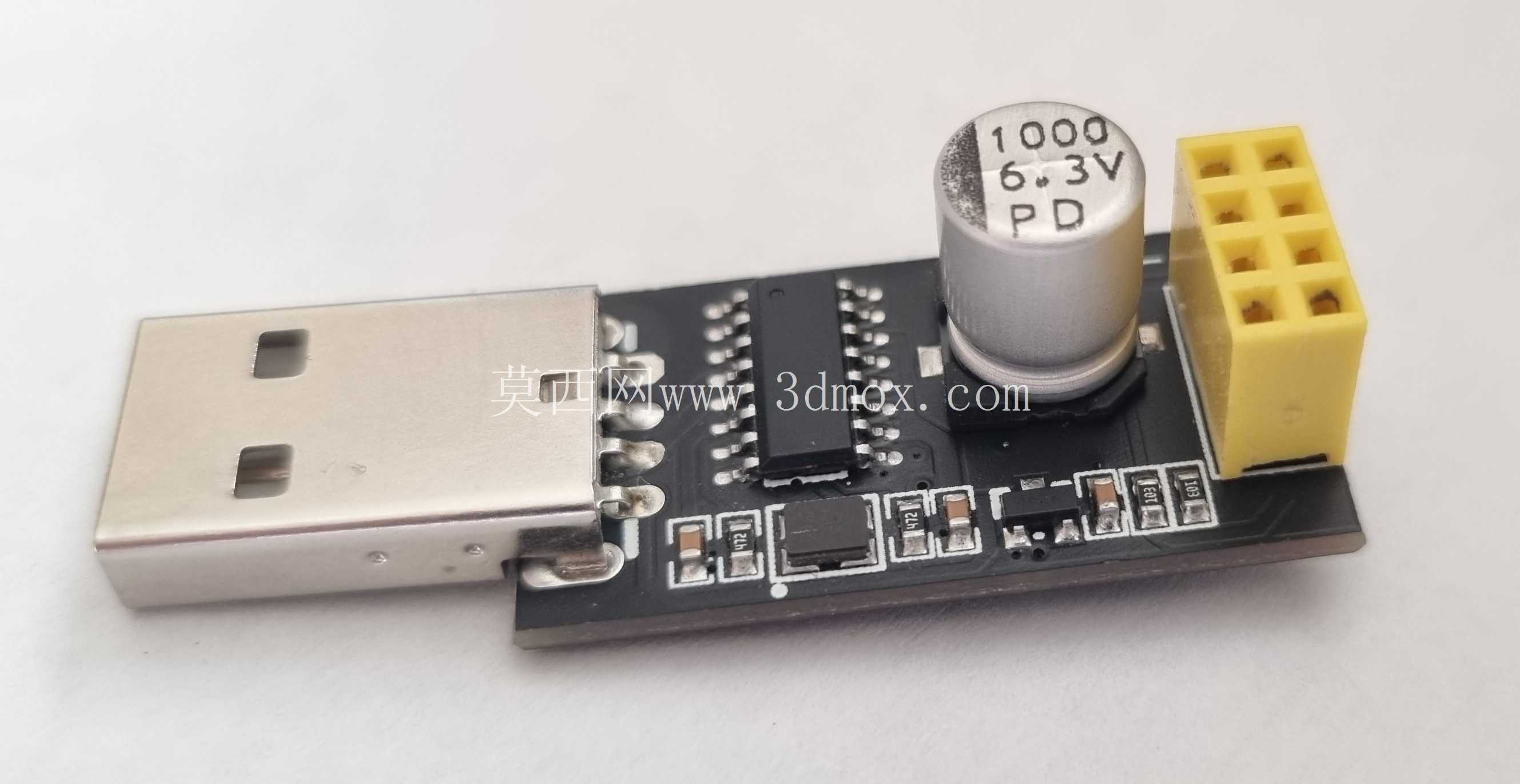

　　从电路设计的角度拆解，模块整体采用FR-4玻纤板作为基材，板载USB-A公头直接取电与通讯，不需要额外的USB连接线，插入电脑USB口、USB集线器甚至带USB输出的充电宝都能直接工作，供电端布置了1000μF/6.3V的铝电解电容做滤波，能有效抑制USB端口的供电纹波，避免ESP01S模组在WiFi发射瞬间因电流波动出现复位、丢包的问题。串口转换芯片采用SOP16封装的USB转TTL芯片，周边配套了必要的阻容元件做信号匹配与ESD防护，排针座采用标准2.54mm间距的2x4黄色排母，引脚定义完全匹配ESP01S模组的标准引脚，包括VCC、GND、TX、RX、CHPD等核心引脚，插入后不需要额外跳线就能完成串口与供电的连接。

　　在外形尺寸与安装边界上，模块整体轮廓与标准USB闪存盘接近，USB公头完全符合USB Type-A标准尺寸规范，插入USB端口后整体外伸长度控制在合理范围，不会遮挡相邻的USB接口，板上元件最高处为滤波电解电容，整体高度不超过12mm，排针座布置在板体末端，插入ESP01S模组后整体重心靠近USB接口端，不会因为外伸重量过大导致USB接口受力变形。PCB走线做了阻抗控制，USB差分对走线严格遵循等长要求，保证USB2.0全速通讯的信号完整性，串口通讯走线做了包地处理，降低高速通讯时的信号串扰，在115200甚至更高的波特率下都能稳定传输数据，不会出现丢包、乱码的问题。

　　实际使用中，这类模块不需要额外安装复杂的驱动程序，主流操作系统都能自动识别对应的串口设备，对于结构设计从业者来说，在做小型物联网设备的结构验证时，可以直接把该模块作为通讯与供电载体，不需要额外设计串口电路的结构空间，只需要预留出USB接口的安装位置与ESP01S模组的放置空间即可，能大幅缩短原型机的开发周期。模块板载的元件全部采用表面贴装工艺，电解电容采用卧式贴装？不对，实际是立式贴装，但高度做了控制，不会和周边结构产生干涉，排母的焊接强度足够，反复插拔模组也不会出现焊盘脱落的问题，USB公头采用加厚镀金层，反复插拔几百次也不会出现接触不良的问题。

　　不同于通用的串口转接板，这款模块的设计完全围绕ESP01S模组的使用需求做了优化，不需要用户自行核对引脚定义、不需要额外接线上拉CHPD引脚，排针座的引脚定义已经把必要的使能引脚做了上拉处理，插入模组就能直接进入正常工作模式，对于新手用户也很友好，不会因为接线错误损坏模组。在做小型智能硬件的量产测试时，这类模块也可以作为工装使用，直接把待测试的ESP01S模组插上去就能完成固件烧写、功能测试，测试完成后拔下即可，测试效率远高于杜邦线接线的方式。从结构建模的角度来看，建模时需要重点把控USB公头的标准尺寸、排母的间距与高度、电解电容的直径与高度，这些都是和外部结构配合的关键尺寸，公差需要控制在±0.1mm以内，避免出现插不进USB口、排母位置偏移导致模组插不进去、电容和外壳干涉的问题。PCB板的边缘做了圆角处理，不会有锋利的毛边，板上元件的布局充分考虑了散热问题，串口转换芯片工作时的温升控制在合理范围，长时间连续工作也不会出现过热丢数据的问题。
