手持POS支付终端密码键盘结构设计

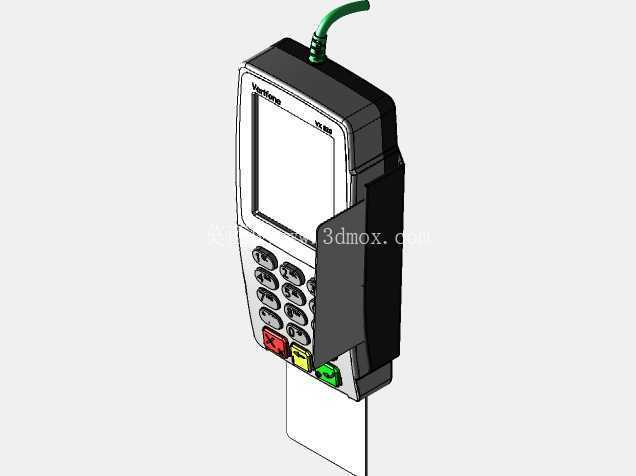

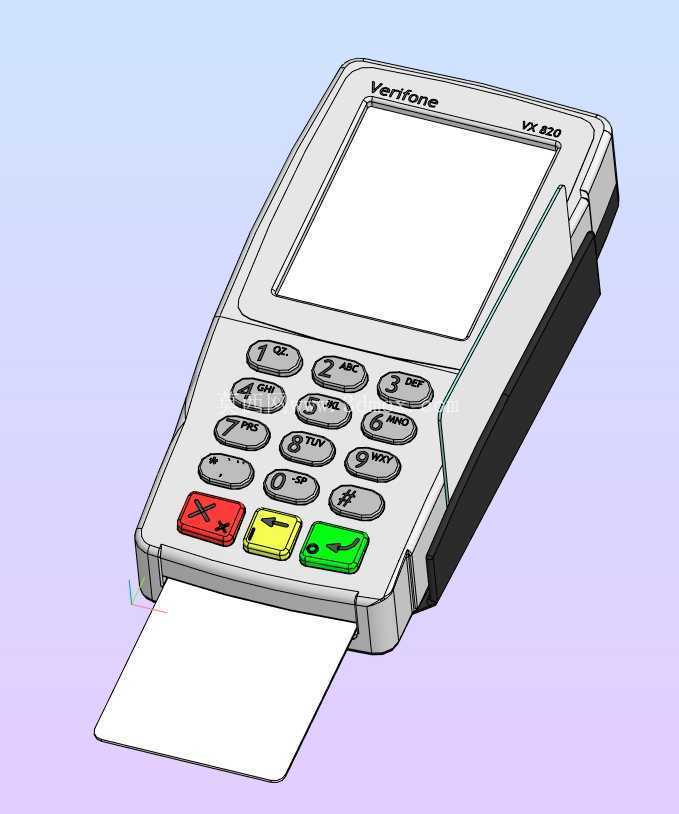

　　线下实体零售、餐饮门店、便民服务网点等场景中，手持支付终端是完成交易闭环的核心交互设备，本次呈现的Verifone VX 820型终端结构，完整还原了商用支付机具的人机交互、功能集成与工业设计逻辑。从实际使用场景出发，这类终端需要兼顾单手持握的操作舒适度、按键输入的盲打识别效率、凭条打印的出纸顺畅度，以及刷卡、插卡、非接感应等多支付方式的模块布局合理性，建模过程中完全参照商用机具的工程落地标准还原各部件的装配关系。

　　设备主体采用上宽下窄的楔形收腰造型，握持区域的侧边做了1.2mm的圆弧倒角处理，贴合成年人手掌虎口的自然弯曲弧度，长时间单手持握操作不会产生硌手的异物感，整机厚度控制在38mm以内，横向宽度82mm，成年男性单手握持时拇指可覆盖全部功能按键区域，无需频繁调整持握姿势即可完成密码输入、功能确认、取消操作等全流程交互。正面屏幕区域采用2.8英寸非触控显示屏的安装位，屏幕周边做了0.8mm的凸起边框，可在设备意外跌落时优先接触接触面，避免屏幕直接受冲击碎裂，屏幕倾角与机身水平面呈12度仰角，操作人员站立操作时视线可垂直覆盖屏幕显示区域，无需刻意低头调整视角即可清晰读取交易金额、操作提示等信息。

　　按键区域采用分区布局设计，上方为10个数字按键与3个功能快捷键，按键表面做了内凹的弧面处理，贴合指腹按压的自然形态，单个按键的触发行程为1.5mm，按压力度控制在60g±10g区间，既保证按压反馈的清晰感，又避免长时间输入产生指部疲劳；数字按键按标准电话键盘布局排列，5号按键表面设置凸起的盲打定位点，操作人员无需目视键盘即可完成密码输入，适配收银高峰期快速操作的使用需求。下方三个彩色功能按键采用差异化颜色标识，红色取消键、黄色退格键、绿色确认键的表面做了防滑纹理处理，不同颜色的视觉区分可降低操作人员的误触概率，按键与机身面板的装配间隙控制在0.3mm以内，可防止日常使用中灰尘、液体泼溅渗入机身内部损坏电路元件。

　　机身右侧集成磁条卡刷卡槽，卡槽的进出纸口做了喇叭口导向设计，刷卡时卡片可顺畅滑入卡槽，无需刻意对准槽位即可完成磁条信息读取，卡槽内部的磁头安装位置预留了0.5mm的弹性浮动余量，可适配不同厚度的磁条卡片，避免卡片磨损或读取失败的问题。机身顶部预留IC卡插卡入口，插卡通道的长度为52mm，完全符合金融IC卡的插入深度标准，卡到位后会触发内部的微动开关给出读卡提示，通道内部设置弹片结构，卡片插入后可保持稳定夹持，不会因轻微晃动导致读卡中断。凭条打印模块设置在机身前端上方，出纸口宽度为58mm，适配标准57mm宽度的热敏打印纸卷，纸仓内部可容纳直径40mm的纸卷，单次装纸可满足300笔以上交易的凭条打印需求，出纸口位置设置锯齿形撕纸刀，撕纸角度适配单手操作习惯，打印完成后轻扯凭条即可整齐断开，不会出现纸边毛糙、扯断纸卷的问题。

　　建模过程中对机身内部的安装边界做了完整预留，主板安装位、电池仓、打印模组、读卡模块的安装柱位置完全参照实际产品的装配公差设置，各部件之间的走线槽预留了2mm的空间，可容纳排线、电源线的布设，不会出现装配时线束挤压的问题。机身外壳采用ABS+PC混合材质的壁厚设计，主体壁厚2mm，螺丝柱位置局部加厚到3.5mm，保证外壳的结构强度，1.2米高度自由跌落至水泥地面时不会出现外壳开裂、部件松脱的情况，满足商用设备高频率使用、复杂场景下的耐用性要求。机身背面设置电池仓盖，仓盖采用卡扣加螺丝的双重固定方式，更换打印纸时仅需拨开卡扣即可打开纸仓盖，更换电池时则需要拧开固定螺丝，兼顾日常操作的便捷性与电池固定的可靠性。

　　从结构设计的合理性来看，这款终端的所有外部接口都做了防呆设计，电源接口、通讯接口的位置设置在机身底部，外接连接线时不会干扰正面的按键操作与屏幕查看，接口周边做了凸起的防水挡边，少量液体泼溅时不会直接流入接口内部造成短路。整机的重心设置在持握区域的中心位置，单手持握时不会出现头重脚轻的下坠感，长时间举持操作也不易产生手部疲劳，完全适配线下收银、上门配送、移动收费等多种场景下的使用需求。
