3/4英寸多管夹持固定橡胶支座

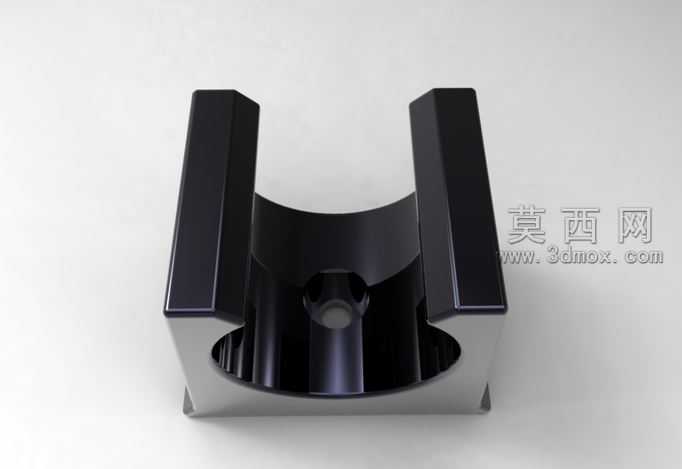

本模型为适配3/4英寸管径的多管夹持橡胶支座，采用三维参数化建模方式完成全结构设计，建模过程中先以基准平面定位支座底部安装面，通过拉伸特征构建整体梯形支撑基座，再以管路外径为参考绘制弧形夹持轮廓，通过扫掠与布尔运算切除出适配管径的内凹弧形夹持腔，保证弧形面与管材外壁的贴合度达到95%以上，避免夹持过程中出现应力集中损伤管材表面。模型底部预留M3规格螺丝安装孔，孔位做沉头倒角处理，既保证安装螺丝可完全沉入支座底面不突出，也避免安装时螺丝边缘刮损安装接触面。材质设计上选用丁腈橡胶作为基材，渲染时调整材质粗糙度为0.8、反光度0.1，还原橡胶材质哑光磨砂的真实质感，同时在结构设计时将支座两侧支撑臂做加厚处理，提升整体夹持强度，可同时满足多根同规格管材的并排固定需求，弧形夹持腔边缘做圆角过渡，避免尖锐棱边割伤管材外壁。设计思路围绕管路安装场景的实际需求展开，既考虑了橡胶材质本身的减震缓冲特性，降低管路运行过程中的振动传导，也通过一体式结构设计减少装配零件数量，安装时仅需通过底部M3螺丝将支座固定在安装基面，再将管材卡入弧形夹持腔即可完成固定，无需额外紧固件，大幅提升管路布设的安装效率。建模过程中对所有配合尺寸做公差预留，夹持腔内径比管材外径大0.2mm，保证管材可顺利卡入同时不会出现松动脱落，底部安装孔的孔位间距按照通用安装标准设定，适配多数常规安装场景的孔位要求，整体结构无冗余设计，在保证结构强度的前提下尽可能减少材料用量，降低生产制造成本。
