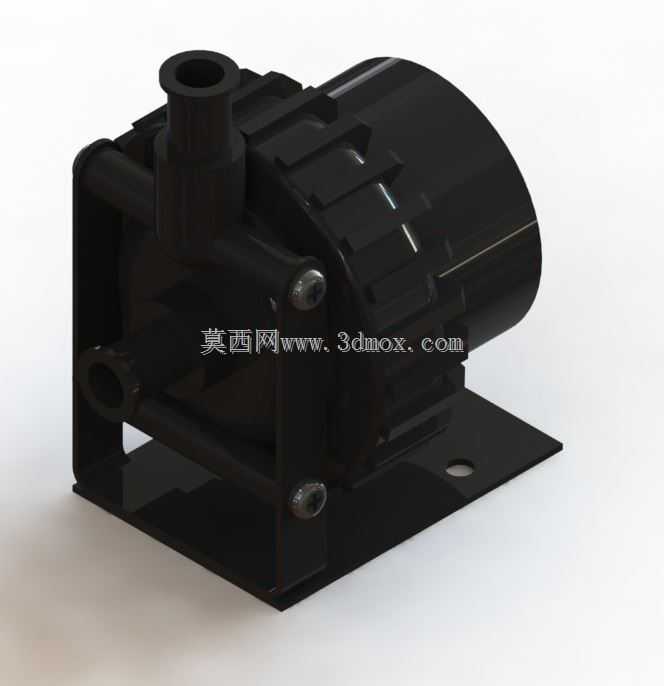

Swiftech MCP655高流量水冷循环泵结构设计

　　在PC液冷散热、小型工业设备冷却回路、精密仪器恒温循环系统这类对流体输送稳定性、流量冗余有明确要求的场景里，直连式离心循环泵的结构合理性直接决定整个冷却回路的运行效率与长期可靠性，这款MCP655型高流量泵的结构设计，正是围绕这类紧凑安装空间、高扬程需求的应用场景完成的。从实际安装适配性来看，这款泵的进出液接口均采用1/2英寸外径标准规格，能够直接匹配市面主流的水冷软管、硬管快插接头，无需额外做变径转接，减少了回路中的流阻节点与漏液风险点；底部自带一体式冲压成型的安装支架，支架上预留的标准安装孔位可以直接固定在水冷排安装位、机箱内部预留泵位或者小型设备的安装基板上，安装时不需要额外设计定制固定支架，

　　能有效缩短设备组装时的结构适配周期。从泵体的功能结构设计来看，这款泵采用无刷直驱离心结构，将叶轮腔与驱动电机整合在同一个密封壳体内，取消了传统水泵的动密封传动轴结构，从根源上降低了长期运行后的轴封漏液概率，这种一体化密封结构也让泵体的整体外形更加紧凑，在有限的安装空间内可以留出更多的管路排布余量。泵体的外壳采用加强筋式的分段结构设计，既可以提升壳体的结构强度，避免安装锁紧时受力导致壳体变形挤压内部叶轮腔，也能在泵体长时运行时通过壳体表面的凹凸结构增加散热面积，辅助驱动模块散热，降低电机温升对运行寿命的影响。在流体性能设计层面，这款泵的叶轮采用大流量离心式流道设计，相比普通小流量水冷泵，能够在较低的转速下实现更高的循环流量，

　　同时兼顾运行噪音控制，在回路阻力较高的多冷头、长管路冷却系统中，也能维持足够的流量保证各散热节点的冷却液循环效率，不会因为流阻过大出现流量骤降导致散热失效的问题。泵体的进出液口采用同侧切向布局，这种布局方式可以让冷却液进入叶轮腔时的流向更贴合叶轮旋转的离心方向，减少流体转向带来的紊流损失，提升泵的实际输出效率，同时同侧接口的设计也方便管路排布，在紧凑空间内走管时不需要给管路预留过大的弯曲半径，降低了管路弯折导致的流阻增加问题。从安装边界尺寸来看，这款泵的主体直径、整体长度以及支架安装孔距都经过标准化适配，既可以单独立式安装，也可以通过支架卧式固定，安装时需要预留的操作空间较小，在小型液冷主机、

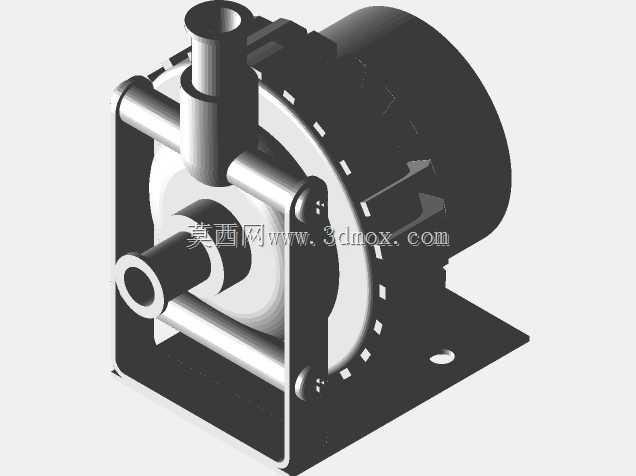

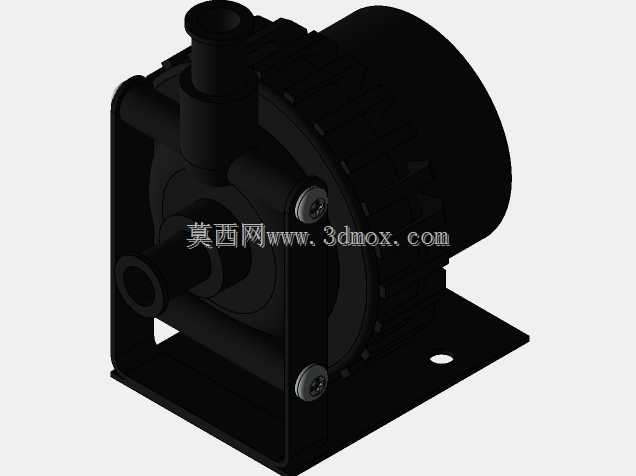

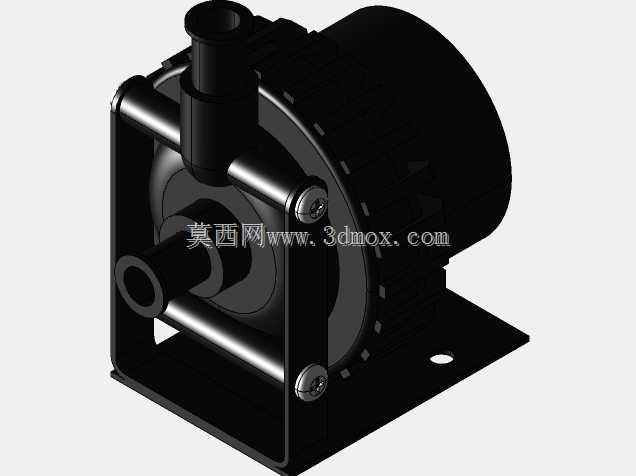

　　紧凑型工业冷却单元这类空间紧张的应用场景里，不需要为了适配泵体额外扩大设备的整体外形尺寸。在结构细节处理上，泵体的固定螺丝采用内六角沉头设计，安装后螺丝头部不会突出支架平面，避免安装时螺丝与安装基板干涉，同时壳体的接缝处采用止口式密封结构，配合密封胶圈可以实现长期的静密封效果，即使在冷却液长期浸泡、温度循环变化的工况下，也能维持稳定的密封性能。对于三维结构设计从业者来说，这款泵的模型可以直接用于液冷系统的整体布局干涉检查、安装支架的适配设计、管路走向的模拟排布，在做设备冷却系统方案设计时，可以直接将该泵模型导入装配体中，提前验证安装空间、接口匹配度，避免实际加工组装时出现尺寸干涉、接口不匹配的问题；对于设备选型人员来说，该模型的结构细节完整还原了实泵的安装尺寸、接口位置、外形轮廓，可以直接用于方案阶段的空间校核，不需要额外手动测绘泵体尺寸，能有效提升方案设计的效率。在实际应用中，这类高流量循环泵除了PC水冷场景外，也可以用于小型激光设备的冷却循环、3D打印机喷头冷却回路、小型实验设备的恒温液路循环等场景，只要回路的管径匹配、流量扬程满足需求，都可以通过适配安装结构实现应用，其标准化的接口与安装尺寸也让跨场景适配的成本大幅降低。
