带轮毂橡胶车轮三维结构设计

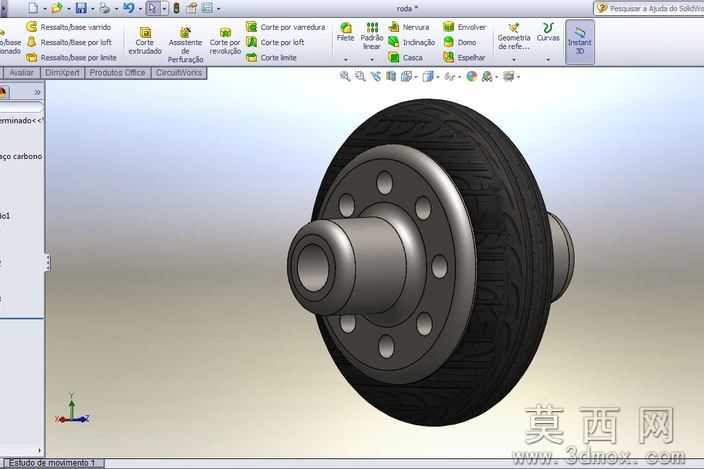

本作品为车轮组件的三维建模设计，整体采用同轴回转体结构布局，建模过程中以中心轴线为基准搭建全参数化特征，保证各部件的同轴度与装配精度。轮胎部分采用橡胶材质模拟，建模时先绘制轮胎截面轮廓草图，通过回转特征生成基础胎体，再通过包覆、阵列特征刻画胎面的防滑纹路与胎侧细节，还原橡胶轮胎的外观形态与结构特征，材质渲染时调整哑光橡胶的粗糙度参数，还原真实轮胎的哑光质感与深色外观。轮毂部分采用金属材质设计，主体为盘式结构，中心设置贯通的轴孔用于与轮轴配合安装，轴孔外侧设计有阶梯状的轴肩结构，用于装配时的轴向定位；轮毂盘面上环形阵列分布多个圆形安装孔，用于轮毂与传动部件或车架的连接固定，孔位的排布经过对称校验，保证转动时的动平衡性能，轮毂边缘设置凸起的轮缘结构，用于卡合固定轮胎，防止轮胎在转动过程中发生滑脱。建模过程中对各配合面进行了公差预留设计，轴孔与轮轴的配合面、轮毂与轮胎的贴合面都设置了合理的装配间隙，保证后续虚拟装配与实际生产的可行性。渲染阶段采用软件内置的环境光源，调整金属材质的反射率与高光参数，还原金属轮毂的金属光泽与机加工质感，同时区分轮胎橡胶与金属轮毂的材质差异，让整体模型的视觉表现更贴近真实产品。整个设计围绕行走部件的实用功能展开，结构简洁合理，各部件的连接关系清晰，既满足转动行走的功能需求，也兼顾了装配维护的便捷性，可用于小型行走设备、代步装置的行走机构设计参考，也可作为机械结构教学的演示案例。
