乌玛对位马达用单槽带轮结构设计

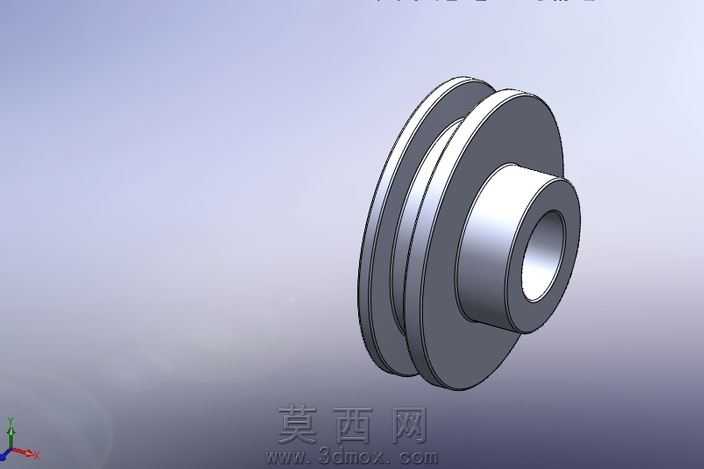

本作品为适配乌玛对位马达的单槽传动带轮三维模型，整体采用回转体对称结构设计，建模过程依托三维参数化建模软件完成，全程以回转特征为核心构建逻辑，先绘制过轴线的半剖面草图，通过旋转凸台命令生成带轮基体，再针对V型带槽结构单独绘制槽型截面轮廓，通过旋转切除命令精准加工出带轮的传动槽位，保证槽型角度、槽深尺寸完全匹配对应传动带的规格要求。模型中部设计有同轴的阶梯轴套结构，轴套内孔为马达输出轴的装配位，轴套外壁与轮盘主体做平滑过渡处理，避免应力集中问题，轮盘边缘做了微小的倒角处理，去除锐边的同时提升零件的工艺合理性。材质设定上，整体赋予金属铸铁材质，渲染时调整金属粗糙度参数，模拟铸铁零件表面哑光的金属质感，对轴套内孔、带槽工作面做轻微的抛光质感区分，还原实际机加工零件的表面特征。结构设计层面，重点考量传动过程中的动平衡性能，所有回转面均严格保证同轴度公差，轮盘厚度与轴套长度的比例经过反复调整，既保证带轮与马达轴装配后的连接刚性，又避免整体重量过大增加马达的输出负载。带槽的两侧工作面设计有合理的拔模斜度，既保证传动过程中皮带与槽面的贴合摩擦力，又便于实际生产过程中的脱模加工。建模全程对所有特征做参数化关联，轴孔直径、带槽宽度、轮体外径、轴套长度等关键尺寸均设置为可编辑参数，可根据不同型号的对位马达安装需求快速调整尺寸参数，无需重新绘制整体结构。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方45度照射，突出带轮的回转轮廓与槽体结构，辅助光源补全暗部细节，清晰展现各部分的结构衔接关系，整体模型无多余特征、无破面，可直接用于装配验证、工程图导出以及后续的加工生产参考。
