带4.3寸LCD面板的ESP32开发板结构设计

　　在嵌入式智能设备开发、小型人机交互终端搭建的场景里，这类集成显示面板的ESP32控制板是很多项目的核心硬件载体，不管是做小型环境监测终端、桌面级智能控制节点，还是便携式数据采集设备，都需要这类集成度足够高的硬件来减少外围接线、压缩整机装配空间。做这类板卡的三维结构建模时，首先要考虑的是实际装机后的安装适配性，不能只盯着电路原理的布局，要把板上所有接插件、凸起元件的高度差都精准还原，避免装机时出现结构干涉。

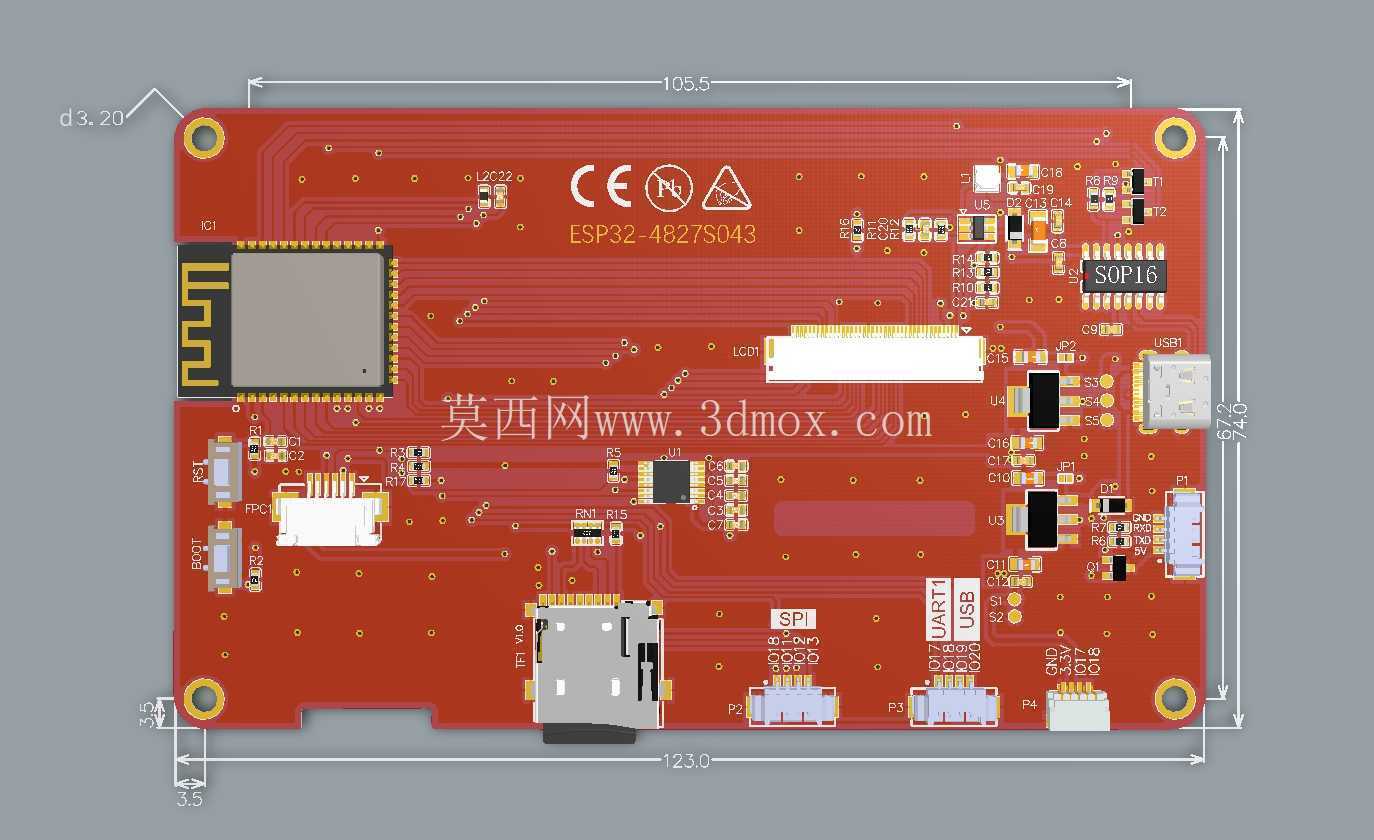

　　这块板卡的核心设计思路是把主控、显示驱动、屏幕面板做一体化集成，省去了开发者单独采购屏幕、做排线转接、调试驱动匹配的步骤，板载的4.3寸LCD面板直接贴合在PCB正面的固定区域，边框位置做了等宽的结构限位，屏幕和PCB之间预留了0.3mm的缓冲间隙，用来粘贴双面泡棉胶，既可以固定屏幕，也能避免装配时屏幕受挤压出现碎裂、显示异常的问题。板卡的四个角都设计了直径3.2mm的安装孔，孔位做了金属化包边处理，对应的安装柱高度要控制在5mm，既可以把板卡固定在设备外壳内部，也能给板卡背面的贴片元件留出足够的散热空间，不会让元件直接贴在外壳内壁造成磨损短路。

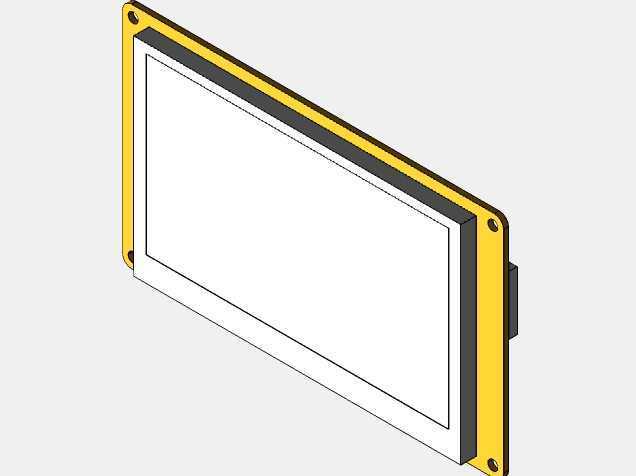

　　从实际使用的角度看，板卡侧面预留的USB接口、扩展排针的位置都做了结构避让，建模时特意把接口的插拔空间留足，不会出现外壳挡住接口、导致插头插不到位的情况。黄色的边框防护结构是套在PCB和屏幕组合体外侧的，材质选用阻燃ABS，壁厚1.5mm，和板卡边缘的配合间隙控制在0.2mm，既可以起到防护屏幕边角磕碰的作用，也能在整机装配时作为定位基准，让板卡和外壳的装配公差控制在合理范围内。屏幕的显示区域做了下沉0.5mm的设计，表面可以覆盖一层亚克力防护面板，防护面板和边框之间用窄边双面胶固定，不会遮挡显示区域的有效内容，同时能阻挡日常使用中的灰尘、飞溅液体接触到屏幕表面。

　　做结构设计的时候，还要考虑板卡的散热需求，ESP32主控芯片的位置在屏幕下方的PCB区域，对应的边框位置没有做全封闭设计，预留了两个微型的通风缺口，让设备内部的空气可以形成微弱对流，带走主控长时间运行产生的热量，避免芯片过热降频影响运行稳定性。板卡背面的元件最高高度控制在2.8mm以内，所以安装时背面和设备壳体之间只需要留3mm的间隙就足够，不会额外占用整机的厚度空间，对于做便携式手持设备、小型桌面终端的项目来说，这个厚度控制可以让整机做得更轻薄。

　　很多工程师在做这类集成板卡的结构适配时，容易忽略屏幕排线的弯折半径，这块板的屏幕排线是从屏幕侧边引出，直接焊接在PCB对应的焊盘上，弯折位置预留了1.2mm的弯曲空间，排线的弯折半径控制在3mm以上，不会因为装配时的挤压导致排线断裂、出现显示花屏的问题。另外，板卡上的复位按键、下载按键的位置都设在板卡的侧边，对应外壳上的按键开孔位置做了凸点对齐，按键的行程是0.8mm，外壳按键和板载按键之间预留0.1mm的间隙，既不会出现按键卡滞，也能保证按压时的触发手感。

　　在实际项目选型时，这类集成显示的ESP32板卡可以直接嵌入到各类小型智能设备里，不需要额外做显示模块的固定结构，只需要按照板卡的安装孔位设计对应的固定柱，预留好接口的避让空间就能完成结构适配，能大幅缩短项目的开发周期。建模过程中所有的尺寸都按照实际板卡的公差做了还原，安装孔的中心距、屏幕的有效显示区域尺寸、接口的突出长度都和实物保持一致，导入到装配体里可以直接做干涉检查，不需要反复调整尺寸参数。边框的圆角处理做了R2的倒角，既可以避免装配时划伤操作人员的手，也能减少应力集中，防止设备跌落时边框出现开裂的情况。
