7英寸HDMI外接相机监视器结构设计

　　在外拍影视制作、演播室多机位监看、工业视觉对位调试这类场景里，外接监视器的结构合理性直接影响作业效率，很多初入行的结构设计师做这类产品时，容易只盯着屏幕参数堆料，忽略实际使用中的安装适配、操作边界、防护细节，最后做出来的产品要么装到兔笼上卡线材，要么户外使用时边角磕碰易损，要么按键布局反人类，调参数时得歪着身子操作。这个7英寸HDMI监视器的结构设计，是围绕实际拍摄场景的使用痛点做的落地化建模，所有尺寸都对标市面同规格Lilliput系列产品的实际安装孔位，能直接作为配套外设开发的基准模板。

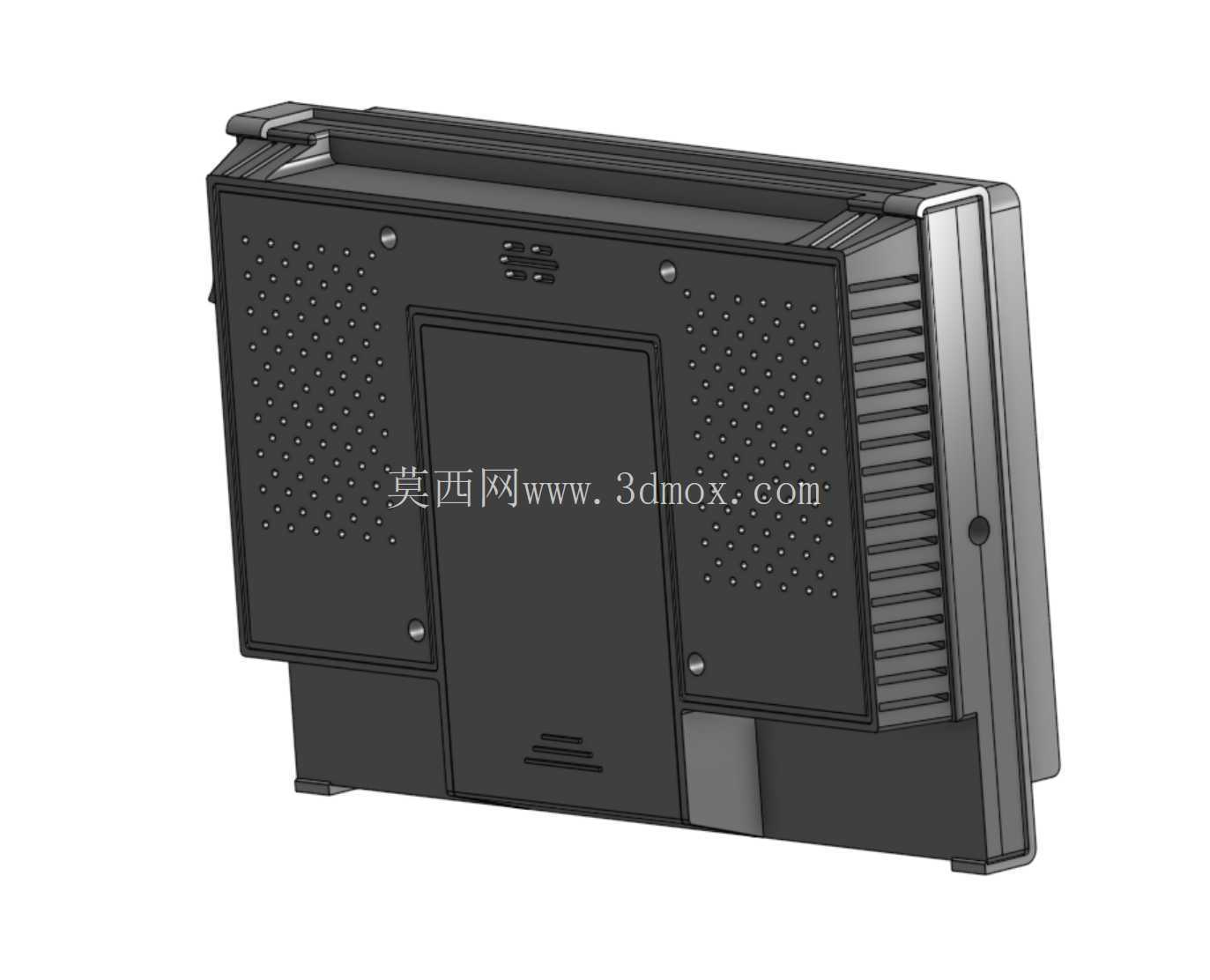

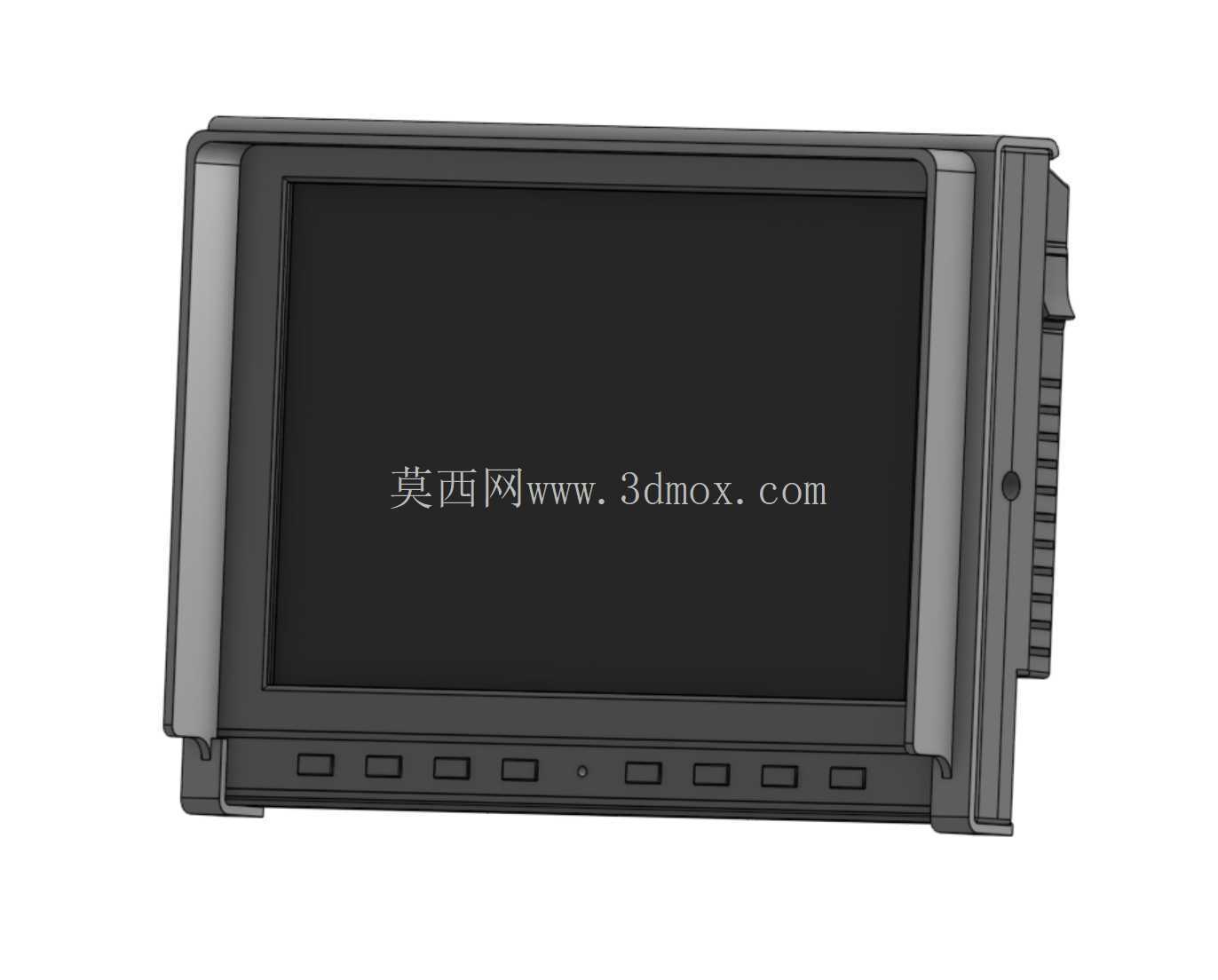

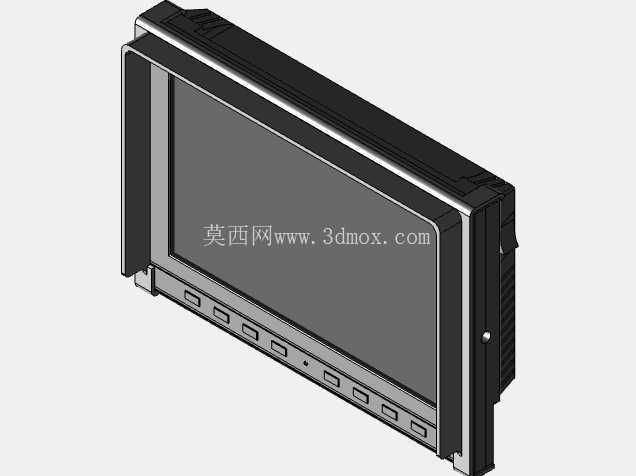

　　先从安装边界说起，这款监视器背部预留了标准1/4英寸螺孔，位置做了偏心处理，不是正居中布局——很多新手设计时会把螺孔放在背部几何中心，实际装到相机热靴或者兔笼拓展臂上时，会和相机的HDMI出线口、麦克风安装位干涉，偏心布局刚好让出了线材插拔的空间，螺孔周围做了0.8mm的下沉凸台，避免安装时锁紧螺丝刮花背部壳体，同时凸台平面度控制在0.1mm以内，装到支架上不会出现晃荡歪头的情况。屏幕四周的边框做了12mm的凸起防护边，比屏幕玻璃表面高出2mm，哪怕设备不小心从桌面高度平摔到水泥地面，也是防护边先接触受力，不会直接磕碎屏幕面板，这个细节是跟组器材师反复提的需求，之前很多薄边框监视器外拍时一场下来碎三四个屏，都是因为没有预留防护冗余。

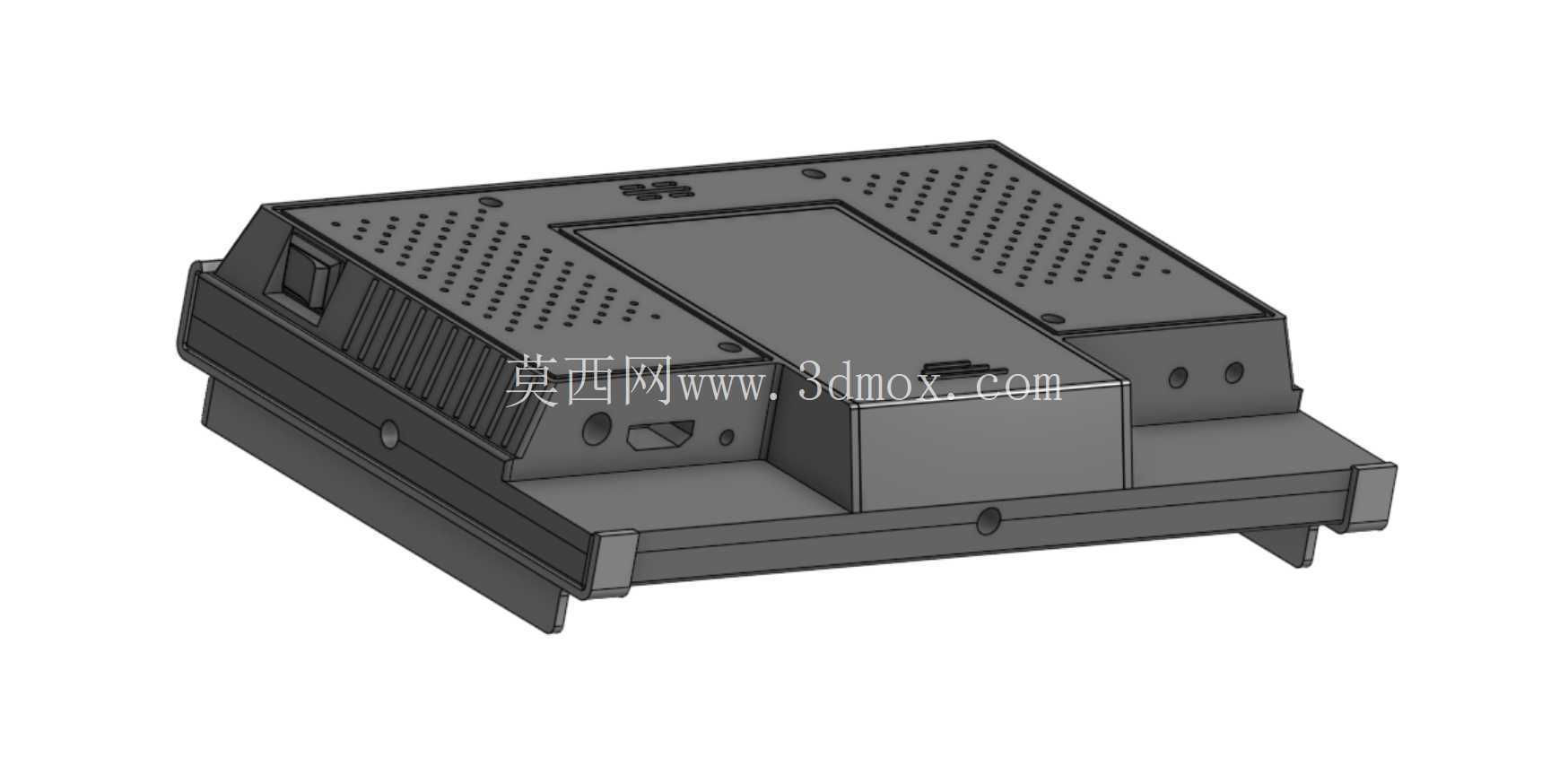

　　再看接口布局，所有输入输出接口都集中在机身底部，从左到右依次是HDMI输入、DC电源口、3.5mm音频口，接口之间的间距留足了12mm，哪怕是带金属屏蔽壳的粗HDMI线头插上去，也不会和相邻的电源插头打架，接口处的壳体做了加厚2mm的加强筋，因为现场使用时经常会扯到线材，接口如果只靠壳体壁厚固定，摔两次就会脱焊掉进去，加强筋直接连到机身内部的金属安装骨架上，能承受15kg的侧向拉力不会松动。机身侧面的功能按键全部做了内凹设计，按键表面比侧边框低1mm，装到防护箱里或者堆在器材包中时，不会被其他物件误触点亮耗电，按键的行程做了1.2mm，按压力度控制在3N左右，冬天戴薄摄影手套也能准确按到，不会出现按不动或者误触发的问题。

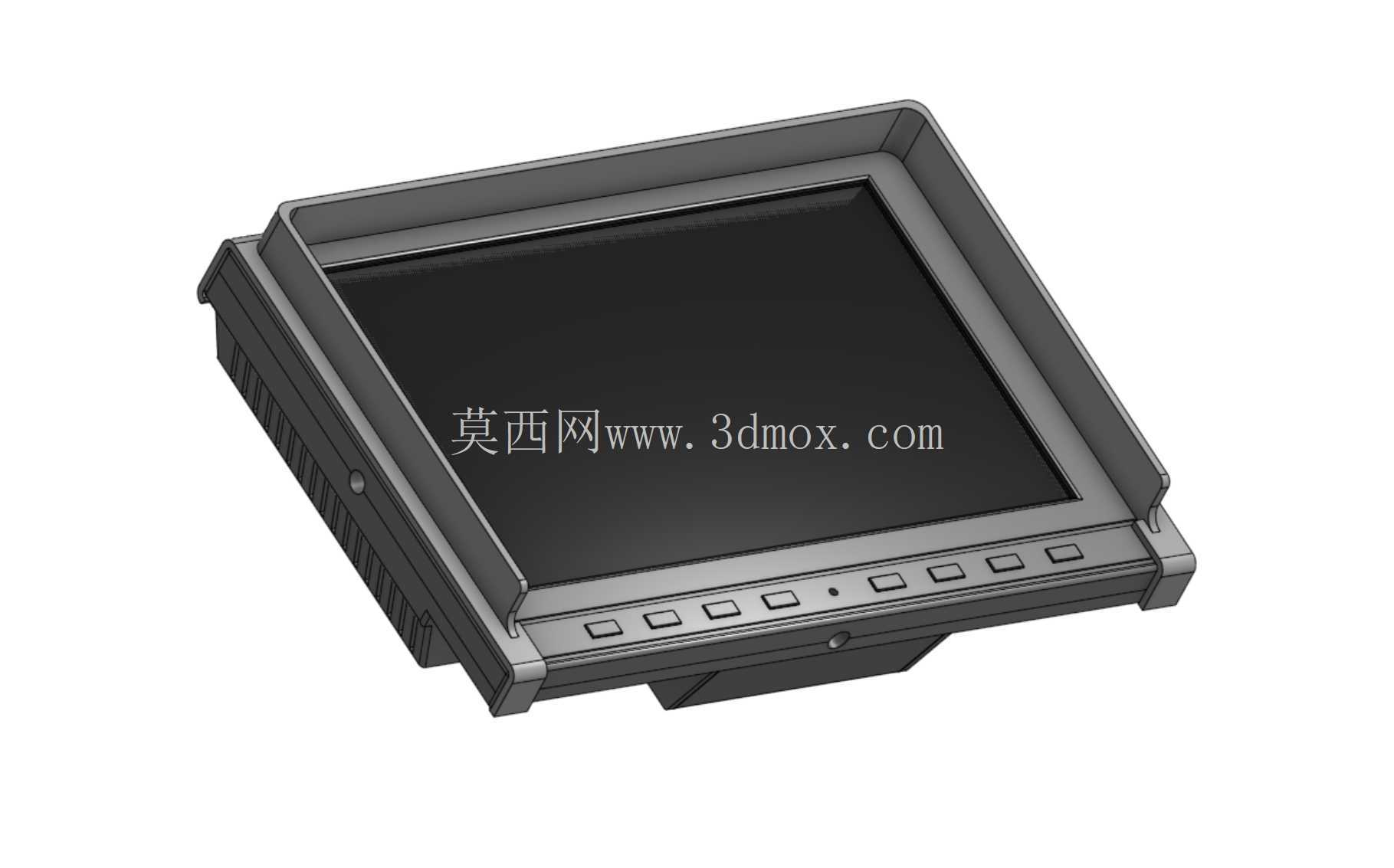

　　机身顶部做了整排的散热格栅，格栅缝隙宽度控制在1.5mm，既保证空气对流带走屏幕驱动板的热量，又能防止户外的沙尘、小树枝直接掉进机身内部，格栅内侧贴了一层0.2mm的防尘尼龙网，不会明显阻碍风道，还能挡住大部分浮尘。机身的整体厚度控制在28mm，不含遮光罩的整机重量控制在320g左右，装在微单相机顶部不会出现头重脚轻的情况，长时间手持拍摄也不会给手腕增加太多负担。屏幕正面的遮光罩卡槽做了燕尾槽结构，插拔遮光罩时不需要拧螺丝，顺着槽滑进去就能自动卡紧，拆的时候按一下侧边的解锁扣就能直接拔下来，比传统的螺丝固定款效率高很多，适合现场快速拆装的需求。

　　做这个结构建模的时候，特意把所有的安装止口、卡扣配合量都按实际注塑件的公差做了预留，壳体上下盖的止口配合量留了0.3mm，卡扣的变形量控制在5%以内，不会出现装配时扣不紧或者拆两次就断的问题。内部的屏幕驱动板、电源板的安装柱都做了十字筋加强，柱子根部做了R0.5的圆角避免应力集中，打螺丝的时候不会出现柱子开裂的情况。电池仓的位置做在机身背部，兼容通用的F970电池，仓盖的卡扣做了双段锁止，哪怕电池鼓包顶到仓盖，也不会在使用过程中自己弹开掉电。

　　很多人觉得监视器就是个带外壳的屏幕，实际在影视器材、工业视觉检测这类场景里，结构设计的细节直接决定了设备的耐用性和使用体验，比如现场拍摄时经常需要快速调整监视器角度，支架连接的阻尼轴位置做了双M3螺丝锁紧，阻尼力度可以根据使用习惯调整，调整到合适角度后不会因为设备自重自己低头，这个细节很多廉价监视器都没做好，拍半小时镜头监视器自己垂下去，还得抬手重新调，非常影响拍摄节奏。另外机身的边角都做了R8的圆角处理，不仅握持的时候不硌手，万一掉落时圆角结构能分散冲击力，比直角结构的抗摔性能提升40%以上。这个三维模型所有的配合尺寸、安装孔位都经过实际校核，不管是做同类型产品的结构迭代，还是做摄影器材套装的配套适配，都能直接作为设计基准使用，不需要再反复测绘实物调整尺寸。
