华硕Hyper M.2 X16第四代扩展卡结构设计

项目分类:通用机械零部件 发布时间:2024-12-07 ID:830488
  • 华硕Hyper M.2 X16第四代扩展卡结构设计
  • 华硕Hyper M.2 X16第四代扩展卡结构设计

  在桌面工作站、高性能台式机的存储扩容场景中,主板原生M.2接口数量不足、通道分配受限是长期存在的痛点,尤其是内容创作、工业数据采集、本地大容量素材存储这类需要挂载多块高速NVMe固态的使用场景,单靠主板原生接口很难满足容量与带宽的双重需求,这款PCIe转接形式的M.2扩展卡正是针对这类需求开发的硬件结构件。

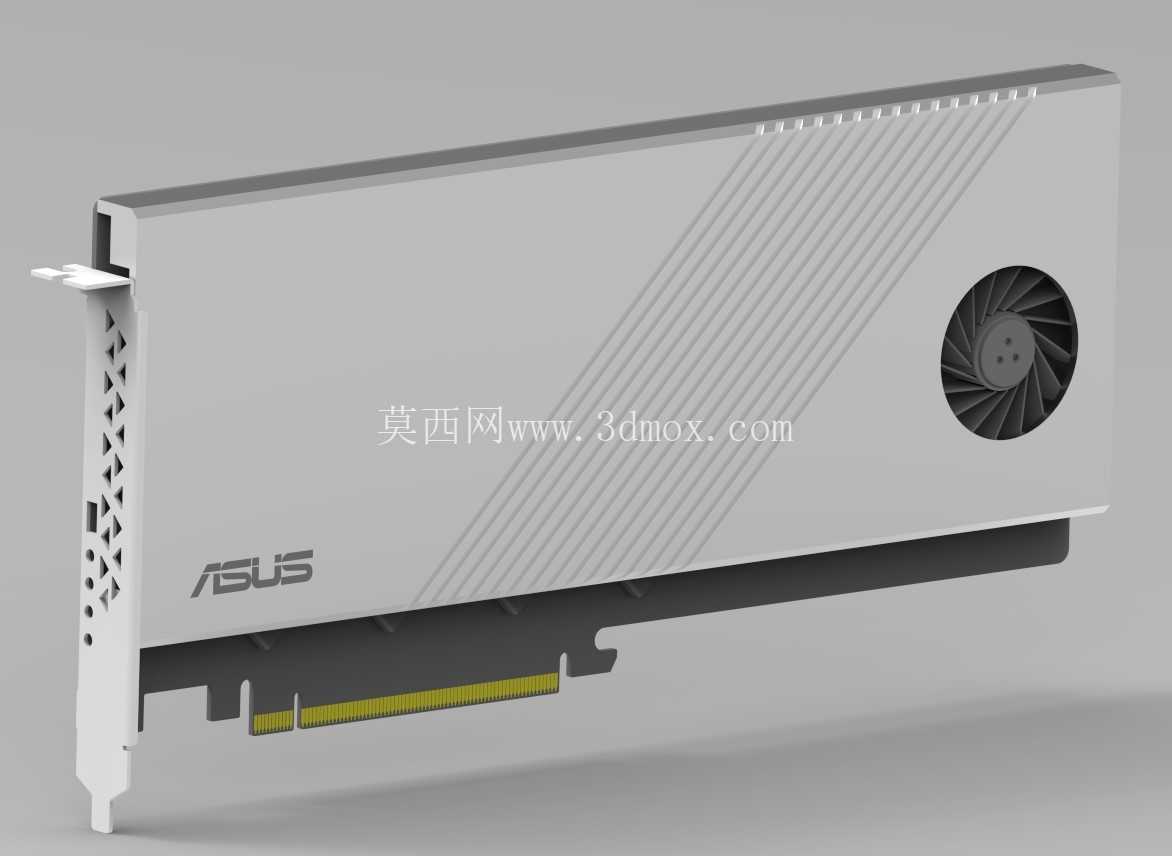

  从结构设计逻辑来看,这款扩展卡采用标准PCIe X16金手指作为主板连接端,完全遵循PCIe插槽的物理安装规范,金手指长度、缺口位置完全符合公版尺寸要求,可直接插入主板的全长PCIe插槽中,不需要额外改造机箱或主板结构,安装边界完全匹配标准ATX、MATX机箱的PCIe扩展位挡片尺寸,挡片部分预留了标准固定孔位,可通过机箱螺丝完成刚性固定,避免长期使用中因震动导致的接触不良问题。卡身主体采用PCB加金属散热外壳的组合结构,外壳表面做了斜向拉丝纹理处理,既提升了外壳的结构刚性,也能增大散热面积,辅助带走固态工作时产生的热量。

  功能布局上,卡身可同时搭载四块M.2规格的NVMe固态硬盘,每个M.2安装位都预留了标准的2280长度固定螺柱,兼容主流消费级、工业级M.2固态的安装尺寸,安装位之间预留了足够的间隙,避免多块固态同时工作时热量堆积。卡身末端集成了独立的轴流散热风扇,风扇采用下沉式安装设计,不会超出卡身的厚度边界,不会与相邻PCIe插槽的设备产生安装干涉,风扇的风道直接对准四块固态的安装区域,通过主动送风的方式将热量从挡片侧的通风孔带出,相比无风扇的被动散热结构,能在多盘满负载工作时将固态温度控制在合理区间,避免因过热触发固态的降速保护。

  从实际使用的适配场景来看,这款扩展卡的结构设计充分考虑了不同主板的通道分配情况,即使在PCIe3.0通道的主板上使用,也能通过板载的信号拆分电路将通道分配给四块固态,满足大容量存储的扩容需求,不需要用户额外调整主板的复杂跳线设置。外壳上的品牌标识采用凹陷式印刷工艺,不会因长期插拔、摩擦出现标识磨损的问题,卡身侧边的通风孔采用矩阵式排列,在保证结构强度的前提下最大化通风面积,同时也能阻挡大尺寸灰尘进入卡身内部,降低风扇积灰的概率。

  在安装兼容性设计上,卡身的整体厚度控制在双槽PCIe设备的尺寸范围内,不会占用三个及以上的扩展槽位,给机箱内其余扩展卡预留了足够的安装空间,金手指部分做了镀金处理,提升多次插拔后的接触可靠性,避免长期使用后出现氧化导致的接触不良、传输掉速等问题。每个M.2安装位都设计了快拆固定结构,不需要额外的工具就能完成固态的安装与拆卸,方便后期维护更换存储介质。板载的电源管理电路做了独立屏蔽处理,避免风扇运转、固态读写时的信号干扰,保证数据传输的稳定性,不会出现掉盘、识别异常等硬件兼容问题。

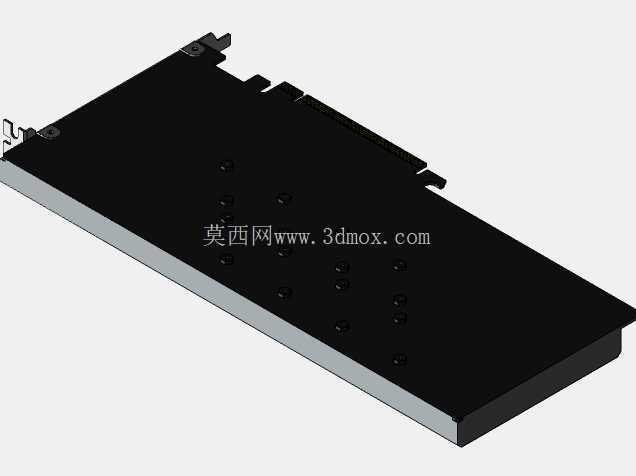

  从结构建模的角度来看,这款扩展卡的模型完整还原了金手指尺寸、挡片安装孔位、风扇安装位置、M.2螺柱定位、外壳通风纹理等所有关键结构特征,所有配合尺寸都按照实物1:1还原,可直接用于机箱结构适配验证、硬件安装干涉检查、板卡散热仿真分析等场景,也能作为电脑硬件类结构设计的参考案例,帮助结构设计人员理解PCIe扩展卡的尺寸规范、散热结构布局、安装边界控制等工程设计要点。
