NOYITO双路直流电机驱动模块TB6612FNG

　　在小型移动机器人、智能小车、桌面级自动化执行机构的开发场景里，电机驱动模块是连接控制单元与动力输出端的核心桥梁，这款基于TB6612FNG芯片设计的双电机驱动模块，正是面向小功率直流有刷电机驱动需求打造的集成化硬件方案。不同于传统L298N类驱动模块的高发热、低效率问题，该模块采用集成MOS管的驱动芯片设计，在持续输出电流能力、导通压降、待机功耗上都有更适配小型嵌入式项目的表现，单通道可支持最高1.2A的持续输出电流，峰值电流可达3.2A，能够覆盖绝大多数3V-12V供电范围内的小型直流有刷电机、空心杯电机的驱动需求，完全满足桌面级智能设备、教学实验平台、小型巡检机器人的动力驱动要求。

　　从结构设计层面来看，模块采用直插排针引出所有功能引脚，引脚排布遵循常规嵌入式开发的接线逻辑，电源输入、电机输出、控制信号引脚分区排布，避免接线过程中电源与信号的交叉干扰，模块本体采用红棕色阻焊层的PCB基板，板载核心驱动芯片居中布置，周边搭配必要的电源滤波电容、续流保护元件，所有贴片元件的布局都考虑了焊接工艺的可制造性，同时兼顾了大电流通路的载流能力，电源走线做了加宽处理，降低大电流工况下的线路压降与发热。模块的安装边界设计充分考虑了嵌入式项目的紧凑安装需求，整体外形尺寸适配标准面包板的安装孔位，两侧引出的直插排针既可以直接插在面包板上做原型验证，也可以通过排针座焊接固定在定制主控板上，模块底部的排针长度预留了足够的焊接余量，同时避免排针过长导致的安装干涉，板载元件的最高高度控制在合理范围内，不会和上层堆叠的传感器模块、主控板产生空间冲突。

　　实际应用过程中，该模块支持正反转控制、刹车控制、待机模式控制，通过两路逻辑输入信号即可实现单路电机的四象限运行控制，PWM调速信号支持最高100kHz的输入频率，能够适配绝大多数单片机的PWM输出通道，不需要额外的电平转换电路即可兼容3.3V与5V的单片机控制系统，这一特性让它可以直接对接STM32、Arduino、51单片机等主流控制板，不需要额外添加信号调理电路，大幅简化了小型运动类项目的硬件设计流程。模块的电源输入端设计了独立的电源滤波回路，能够抑制电机启停过程中产生的反向电动势对控制回路的干扰，避免电机运转时导致的主控板复位、信号紊乱等问题，在多电机同时启停、正反转快速切换的工况下，依然能够保持稳定的驱动输出，不会出现丢步、动力中断的问题。

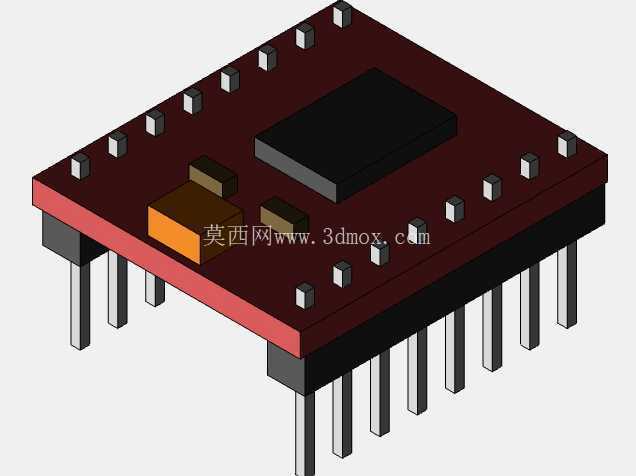

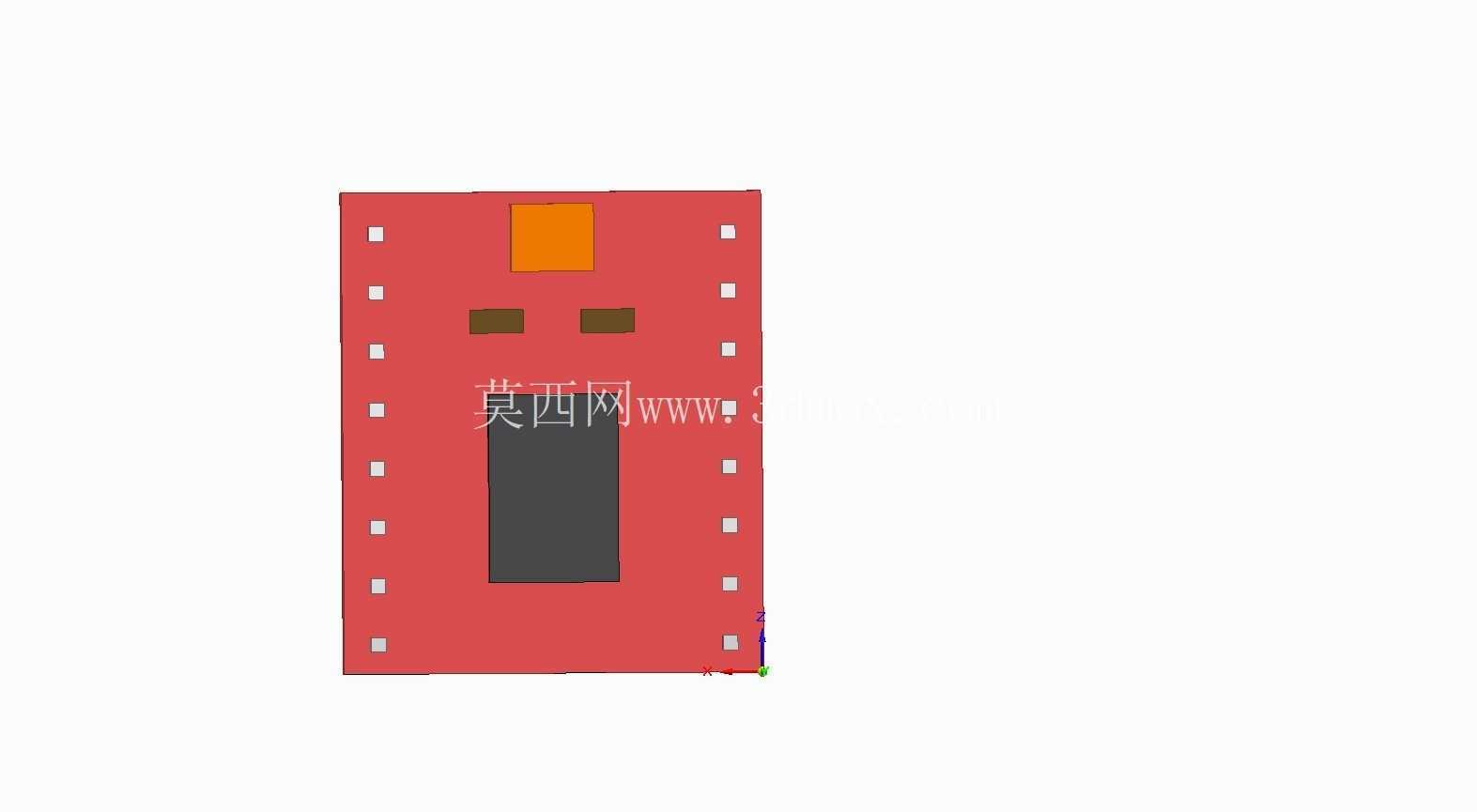

　　从建模还原的角度来看，该三维模型完整复现了模块的所有外形细节，包括排针的长度与直径、板载电容与芯片的外形尺寸、PCB板的厚度与边角处理，所有元件的空间位置都和实物完全一致，能够直接用于嵌入式项目的结构堆叠验证，在做智能小车、小型机械臂的整体结构设计时，可以直接将该模型导入装配体中，核对模块与安装支架、车轮、主控板之间的安装间隙，提前排查接线空间不足、元件干涉等问题，减少实物打样过程中的反复修改成本。对于结构设计从业者来说，这类标准化电子模块的精准三维模型，能够大幅缩短小型智能设备的开发周期，不需要自行测绘模块尺寸，直接调用即可完成整体布局的验证，尤其是在做紧凑空间内的硬件排布时，精准的外形尺寸与安装边界数据，能够有效避免后期实物组装时出现的装不上、空间不够等问题。

　　在实际选型过程中，需要注意该模块的供电范围与电机额定电压的匹配，虽然模块本身支持较宽的电压输入范围，但持续大电流工况下需要保证供电电源的功率足够，同时建议在安装时为模块预留一定的散热空间，虽然该芯片的发热远低于传统双极型工艺的驱动芯片，但在长时间满负载运行的场景下，依然需要保证周边空气流通，避免过热触发芯片的过温保护。模块的控制逻辑简单，不需要复杂的寄存器配置，只需要通过普通IO口输出逻辑电平即可控制电机的运转方向，配合PWM输出即可实现平滑的调速效果，对于教学实验、快速原型开发来说，能够大幅降低软件开发的难度，让开发者可以将更多精力放在运动逻辑、功能实现上，而不是驱动电路的调试上。
