户外太阳能感应墙壁灯结构设计

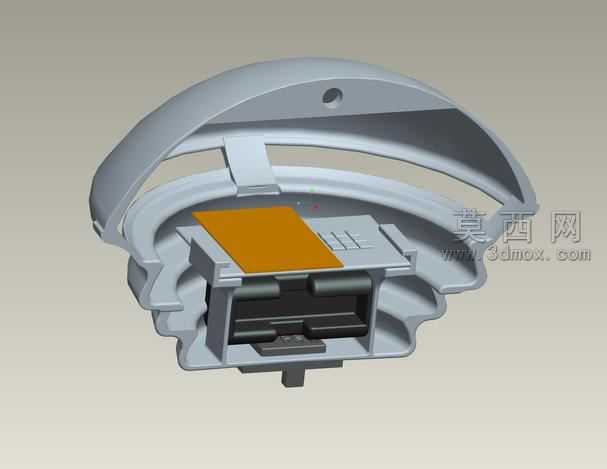

本作品为户外太阳能墙壁灯的三维结构设计，采用Pro/Engineer Wildfire4.0完成全参数化建模，完整还原了产品从外壳到内部功能组件的全部装配关系。建模过程中首先对产品的半弧形外壳进行曲面造型，通过拉伸、剪切、倒圆角等特征命令构建出外壳的流线型轮廓，外壳边缘设置多层阶梯式卡扣结构，无需额外螺丝即可实现上下壳体的紧密扣合，同时在壳体背部预留壁挂安装孔位，适配户外墙面的安装需求。内部结构设计上，首先规划太阳能光伏板的安装位，将橙色的光伏板嵌入壳体上部的预留槽位，槽位周边设置定位筋条，确保光伏板安装后不会出现移位，同时保证受光面处于最优的采光角度。光伏板下方设置电池仓结构，仓体采用分隔式设计，预留充电控制电路板的安装空间，周边设置卡扣柱用于固定电路板，避免户外使用时因震动导致元器件松动。灯体的出光面采用内凹式弧形设计，建模时通过曲面偏移构建出导光结构的安装位，可适配LED灯板的安装，同时壳体内部设置反光斜面，提升光线的出射效率。材质渲染方面，外壳采用哑光灰白色工程塑料材质，模拟户外抗UVABS材料的质感，光伏板表面赋予高透钢化玻璃材质搭配深蓝色硅片层的质感，内部电池仓采用黑色阻燃塑料材质，金属导电片赋予抛光不锈钢材质，整体渲染效果还原了产品真实的材质表现。设计过程中充分考虑户外使用的防水需求，壳体的扣合位预留防水胶圈的安装槽，所有出线位都设计有密封结构，同时整体结构无尖锐棱角，符合户外灯具的安全设计规范，各零部件之间的装配间隙经过参数化校验，确保生产时的装配公差符合量产要求，整体结构紧凑，在有限的壳体空间内集成了太阳能发电、储能、照明的全部功能组件，兼顾了结构可靠性与外观简洁性。
